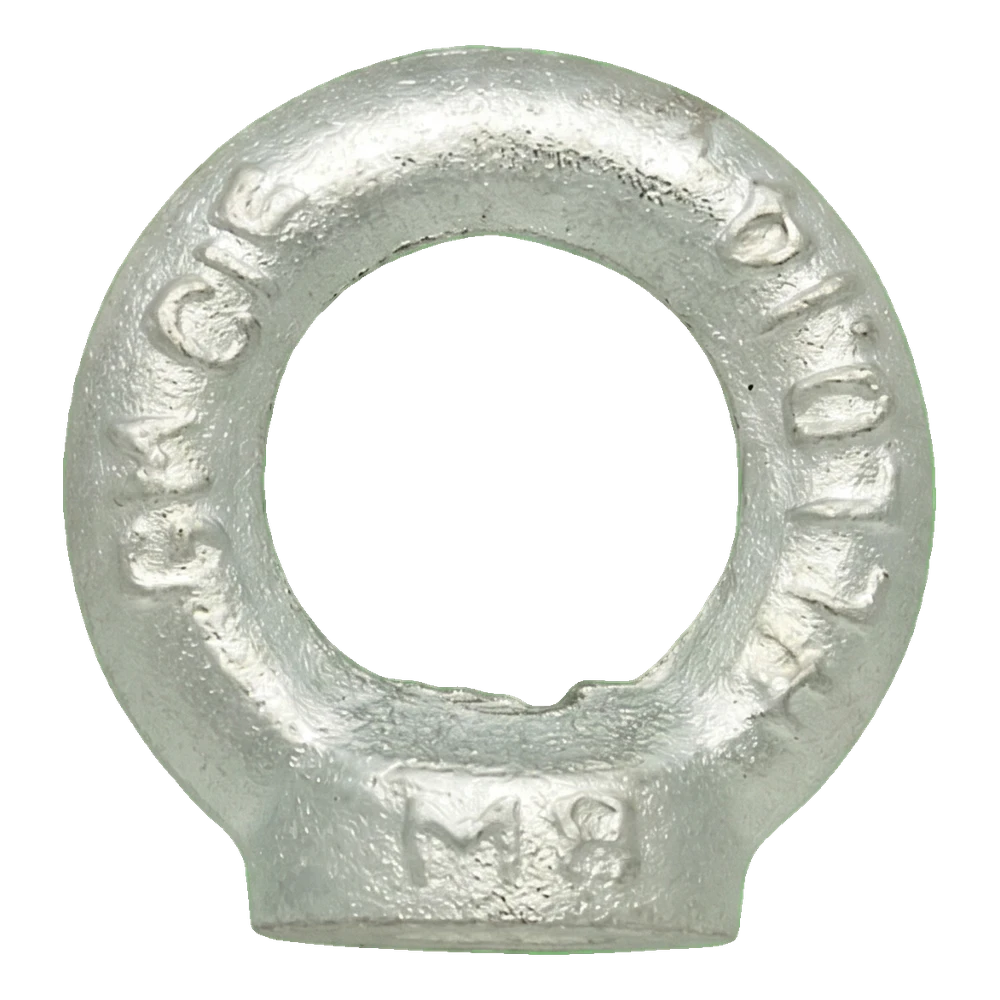

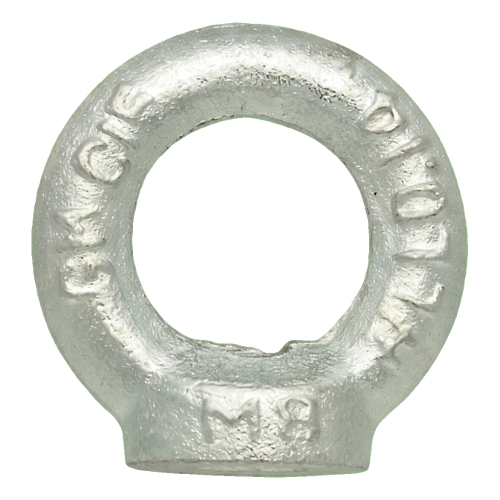

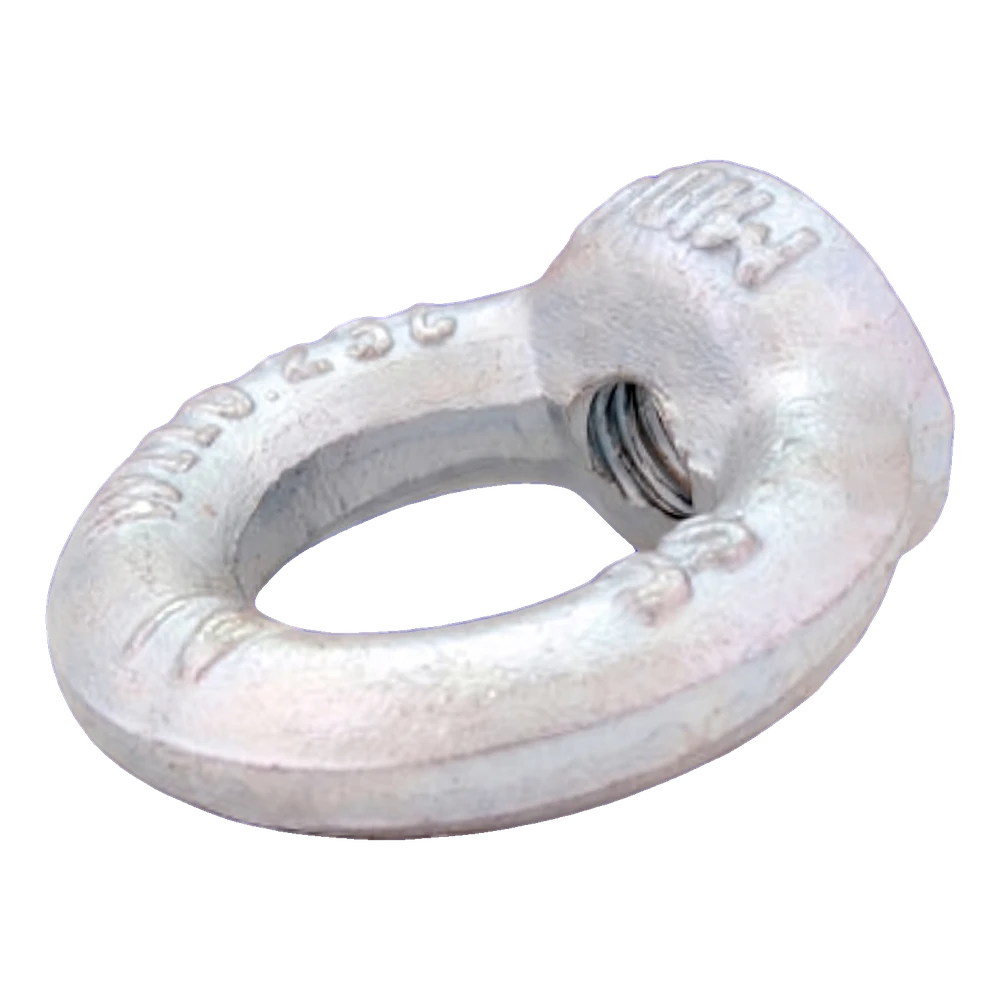

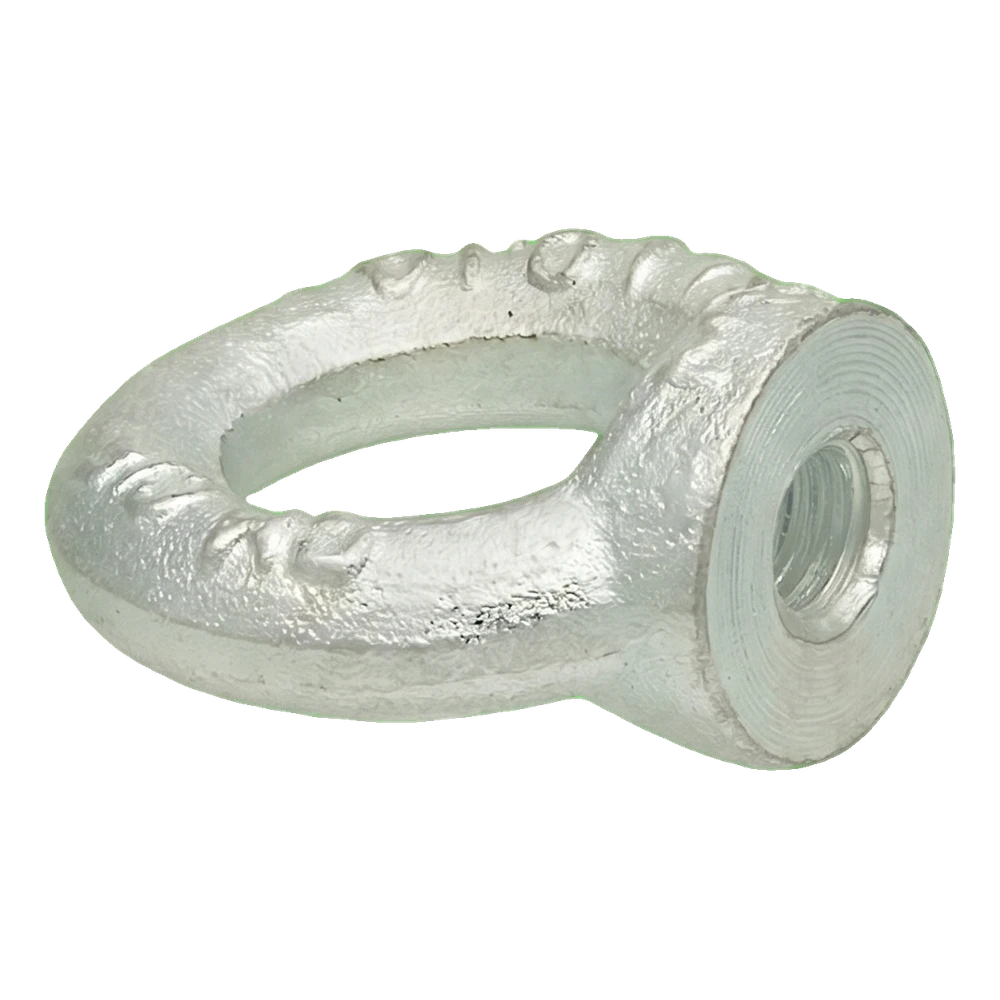

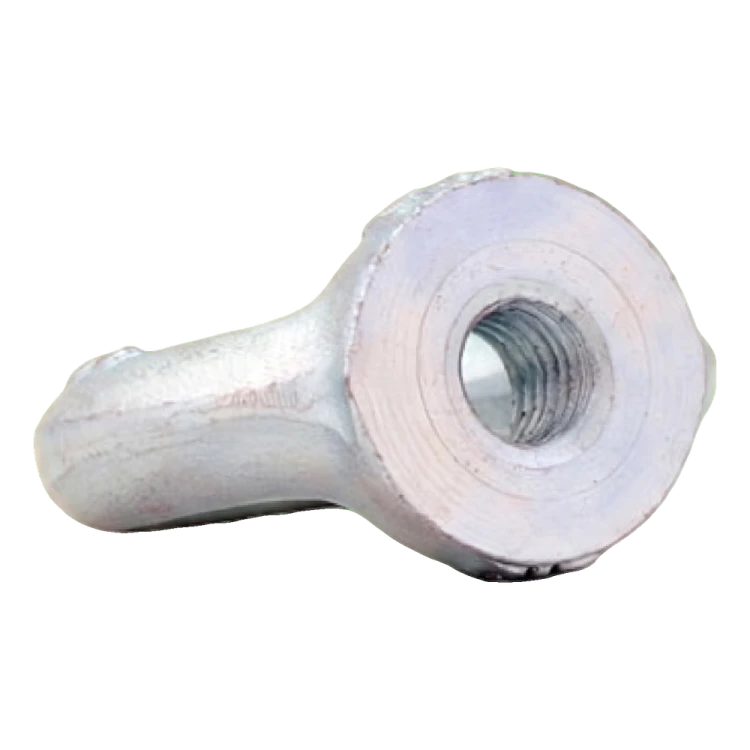

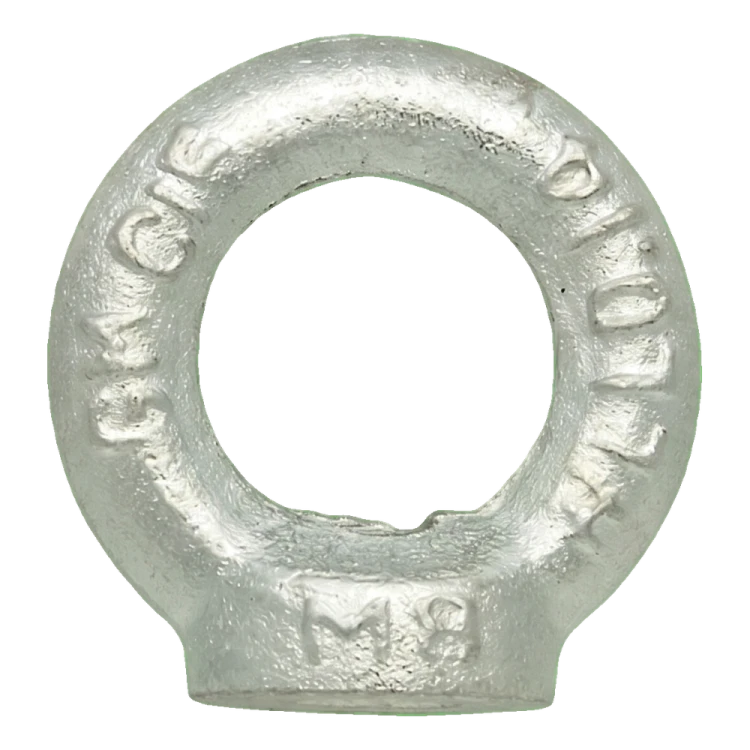

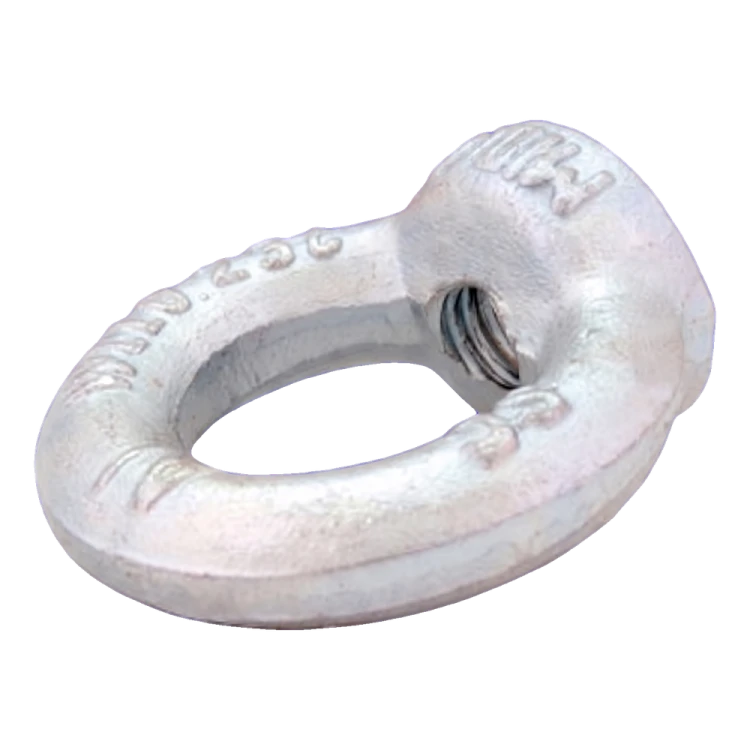

Écrou à œil de levage galvanisé M8 DIN 582 – acier C15

Écrou à œil de levage pour créer un point d'accrochage sur une vis ou une tige filetée ; œil avec embase, acier C15 zingué

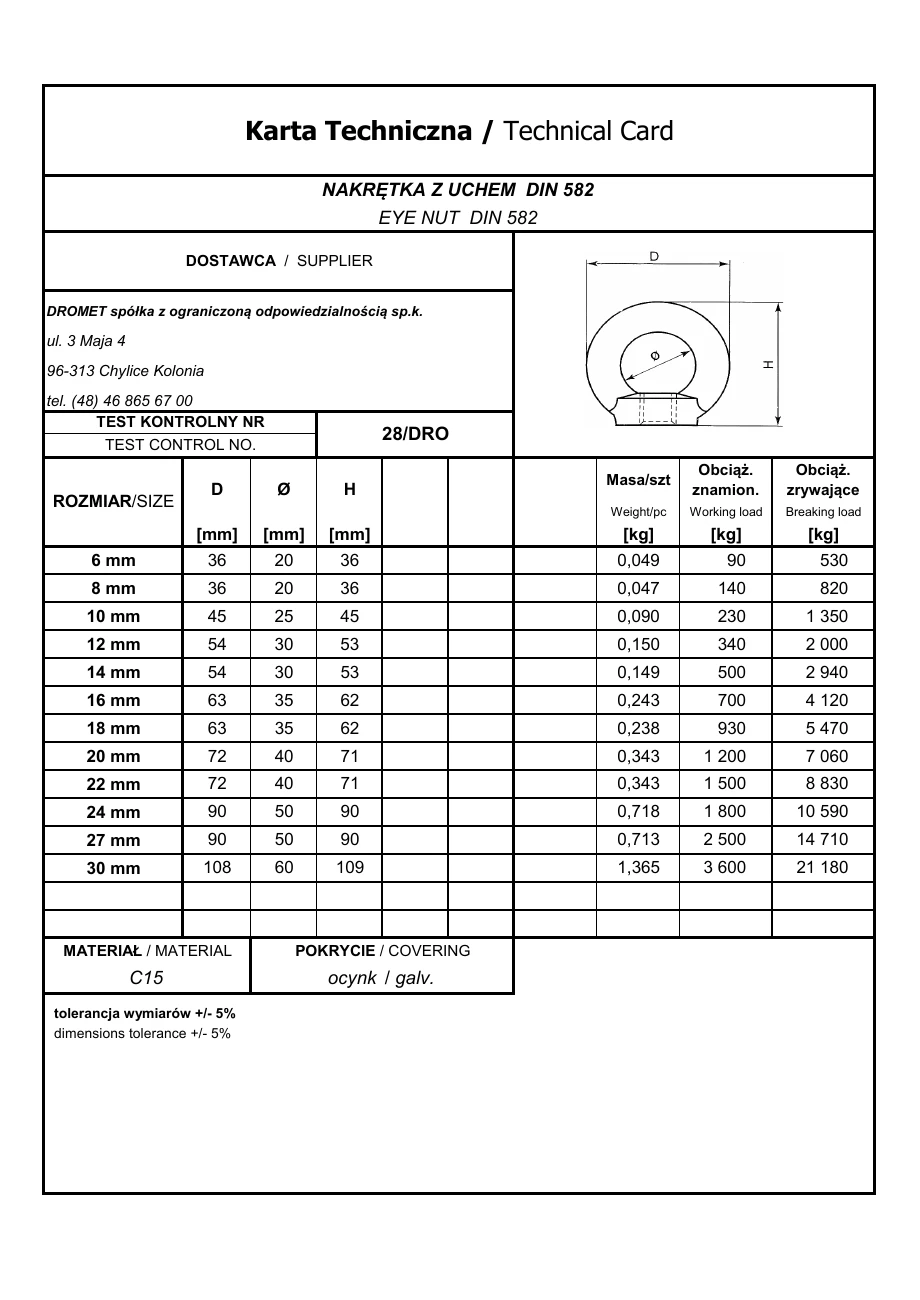

Ouvrir le dessin coté en taille réelle

À propos du produit

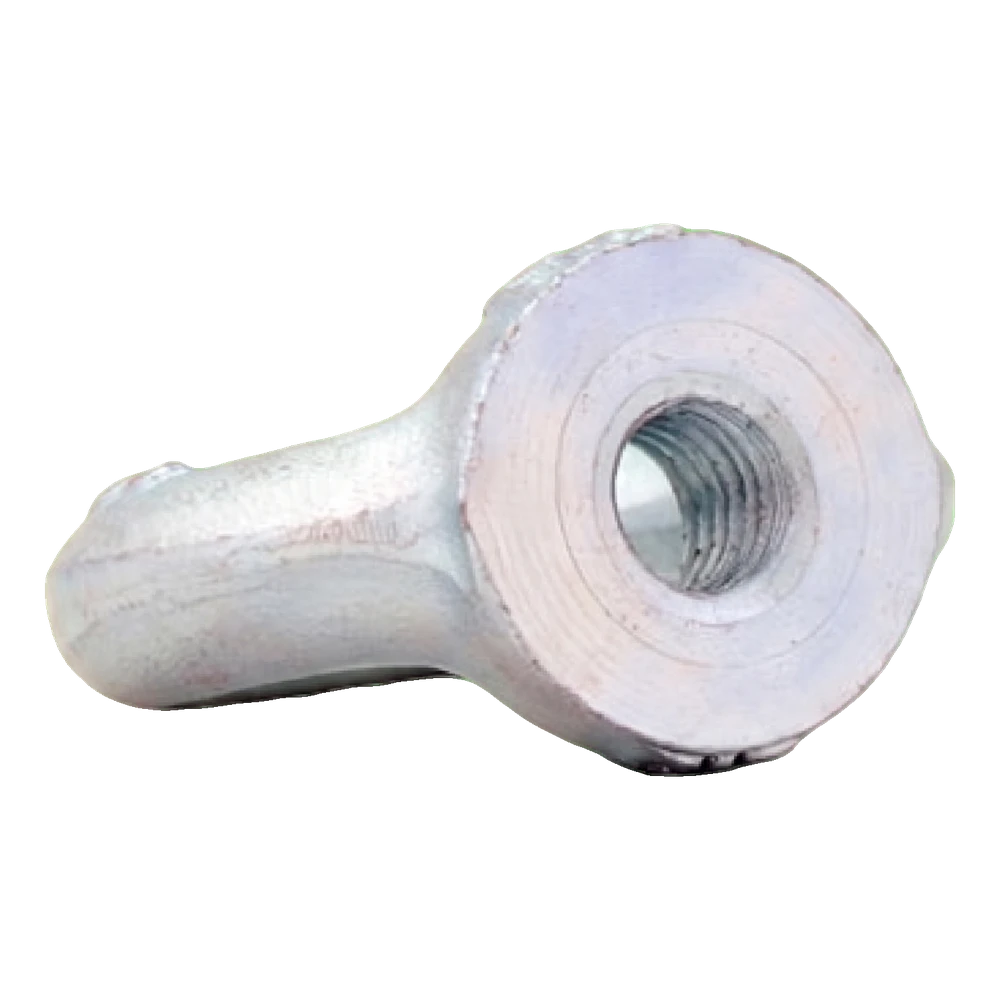

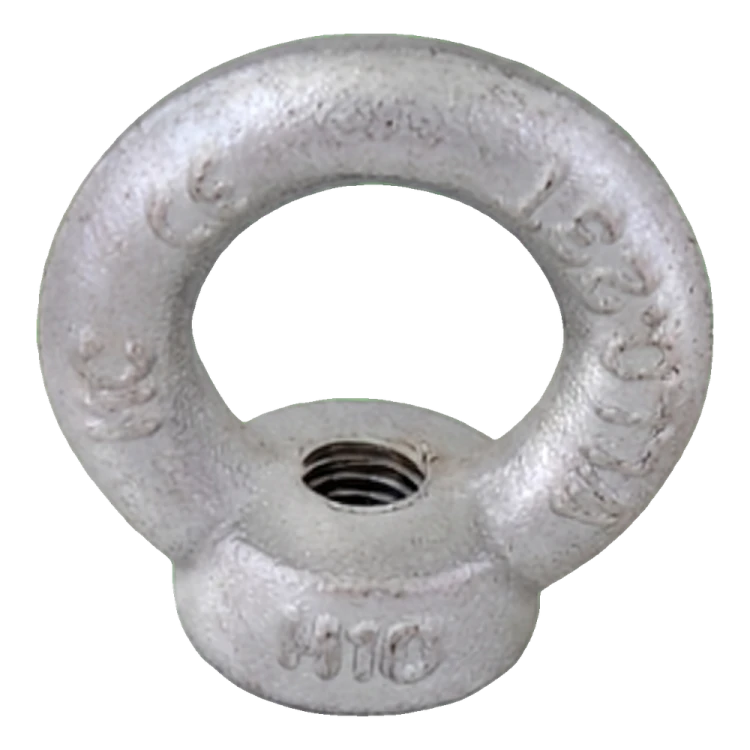

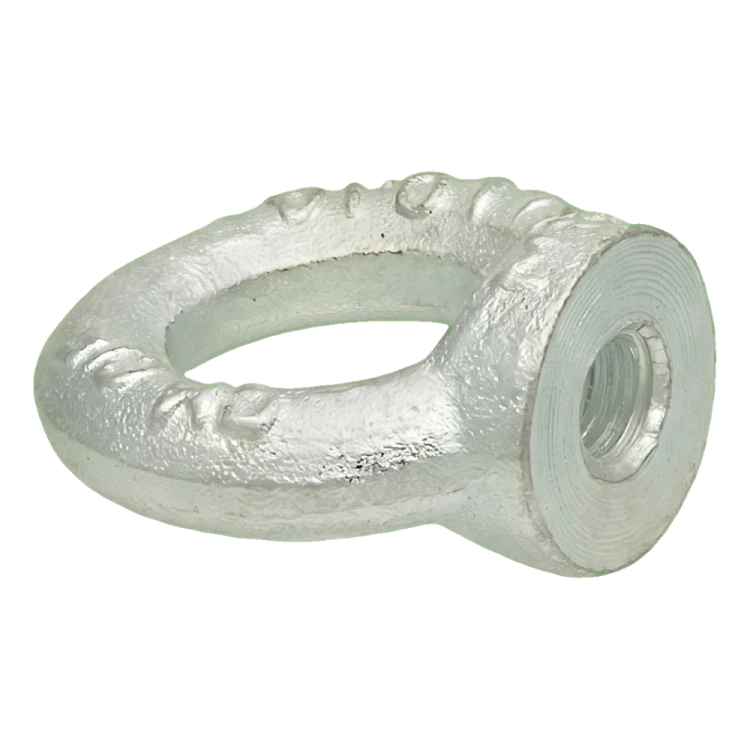

L'écrou à œil de levage permet de créer un point d'accrochage sur une vis ou une tige filetée – pour cordes, chaînes et accessoires. Il dispose d'un taraudage pour le vissage sur une vis ou une tige, ainsi que d'un œil avec embase.

Le filetage M8 doit correspondre à celui de la vis ou de la tige. Le diamètre extérieur de l'œil D est de 36 mm et son diamètre intérieur Ø est de 20 mm. La hauteur H est de 36 mm. Il s'agit de valeurs nominales selon la fiche technique du fabricant. La norme de l'écrou est DIN 582. Lors du montage, vissez l'écrou jusqu'à ce que l'embase repose entièrement sur la surface. Avant d'accrocher une corde ou une chaîne, alignez le plan de l'œil avec la direction de la charge.

Matériau : acier C15. Revêtement : zingage. Le revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez la finition selon les conditions d'exposition. La charge nominale de 140 kg indiquée dans la fiche technique du fabricant s'applique à un élément correctement vissé. En cas de traction oblique par rapport à l'axe, la charge admissible est réduite et la charge d'utilisation pour une application donnée est définie par l'étude. La charge de rupture de 820 kg indiquée dans la fiche technique du fabricant n'est pas une charge d'utilisation. N'utilisez pas cet élément pour le levage de personnes.

Dimensions selon la fiche

Matériau et résistance

Unité de vente

Choix et montage

• ✓Vérifiez le filetage de la vis ou de la tige : il doit correspondre au filetage de l'écrou M8.
• ✓Vissez l'écrou jusqu'à ce que l'embase repose entièrement sur la surface.
• ✓Avant d'accrocher une corde ou une chaîne, alignez le plan de l'œil avec la direction de la charge.
