Crochet fileté à filetage métrique zingué M10×140 mm

Tige filetée terminée par un crochet ouvert – à visser dans un taraudage métrique pour suspendre rapidement des éléments ; acier de classe 5.8, zingage électrolytique

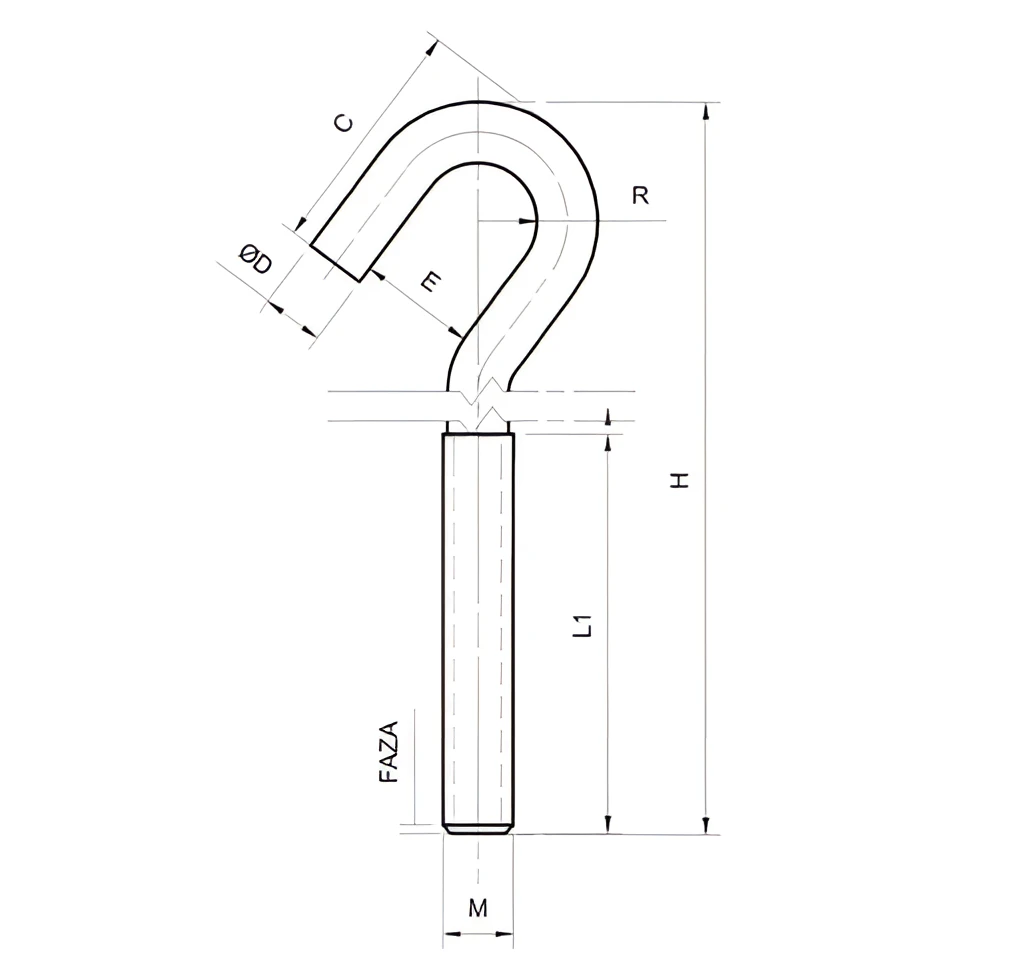

Ouvrir le dessin coté en taille réelle

À propos du produit

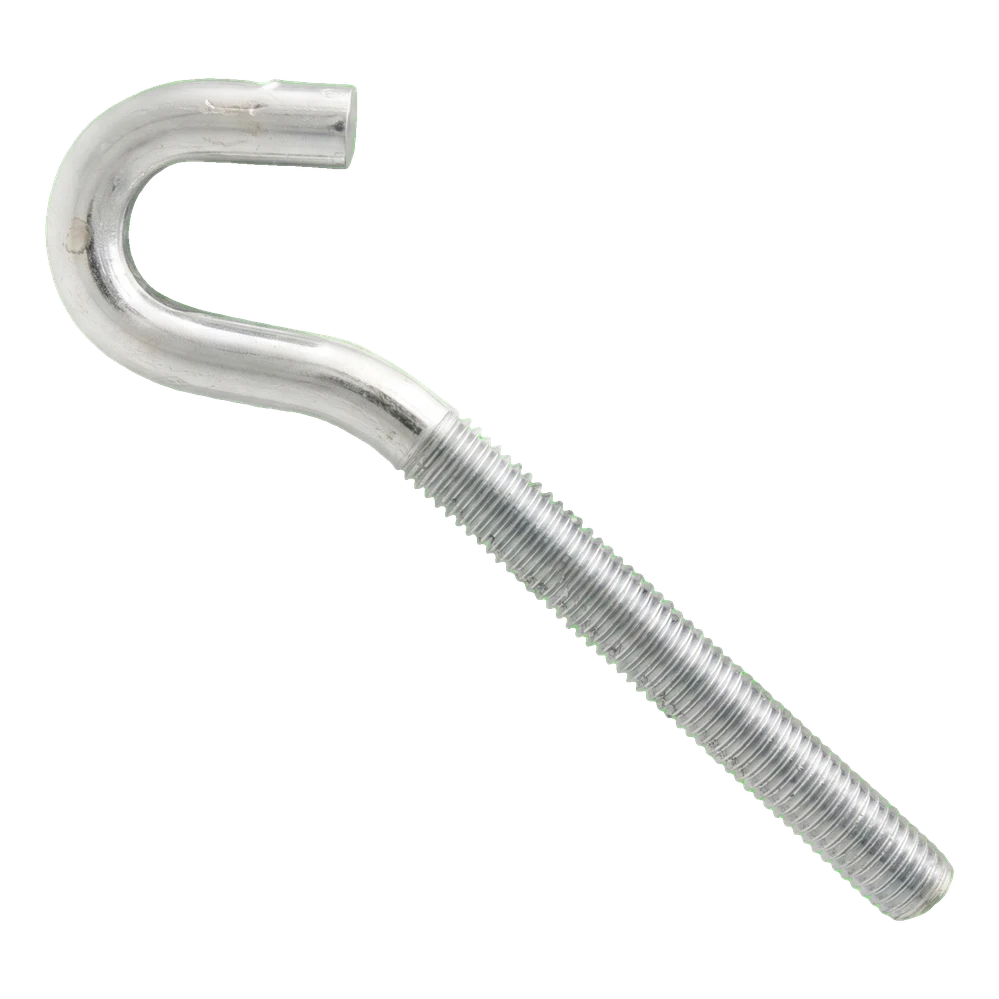

Le crochet fileté métrique est une tige filetée terminée par un crochet ouvert. Il se visse dans un taraudage métrique et permet de suspendre rapidement des éléments devant pouvoir être retirés facilement.

La désignation M10 indique le filetage du crochet : il convient à une douille d'ancrage, un écrou ou un trou présentant le même taraudage. La longueur totale H est de 140 mm et se mesure de l'extrémité du filetage au point le plus éloigné de la partie courbée. L1 correspond à la longueur du filetage : 95 mm, et Dz au diamètre extérieur de la courbure : 35 mm. Il s'agit des valeurs nominales selon le tableau du fabricant. Vissez le crochet à la profondeur requise par l'élément récepteur et bloquez le filetage dépassant de cet élément à l'aide d'un contre-écrou. Après la pose, orientez l'extrémité dans le sens d'application de la charge ; n'appliquez pas de charge latérale sur la courbure du crochet.

Matériau : acier, classe de résistance : 5.8, revêtement : zingage électrolytique. Le revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition. Le fabricant ne précise pas la capacité portante du crochet ; la charge admissible dépend du support et du mode de fixation et est définie par l'étude ou par le fabricant de l'ancrage. N'utilisez pas le crochet pour le levage de charges ni pour l'assurage des personnes.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez un élément récepteur dont le taraudage correspond à M10 – cheville, écrou ou douille taraudée.
• ✓Vissez le crochet à la profondeur requise par l'élément récepteur (filetage disponible : L1 = 95 mm) ; bloquez le filetage dépassant de cet élément à l'aide d'un contre-écrou.
• ✓Après la pose, orientez l'extrémité dans le sens d'application de la charge ; n'appliquez pas de charge latérale sur la courbure du crochet.
