Crochet de toit Vario 3x réglable acier inoxydable A2/1.4301/304 - 145mm
produit indisponible
ajouter à la liste de souhaits
Description
Crochet de toit Vario 3x réglable acier inoxydable A2/1.4301/304 - 145mm

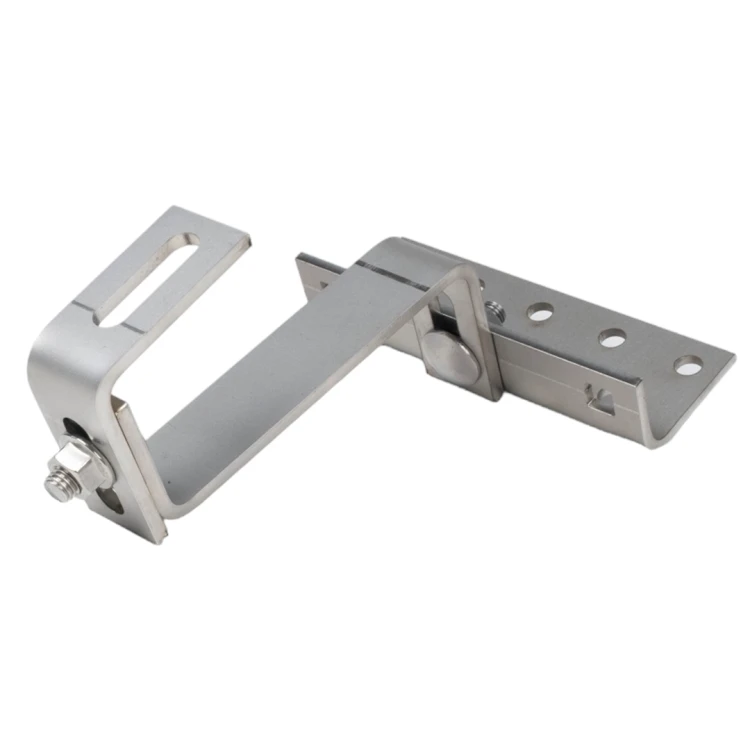

Crochet de toit Vario 3X réglable, acier inoxydable A2 1.4301, dimensions 145x30x5/4mm avec trou M10 pour profilé pour systèmes photovoltaïques.
Crochets de toit Vario pour rails de montage pour modules photovoltaïques sur toits en tuiles et en béton. Garantit la stabilité de l'ensemble de la structure.
Permet de raccorder les profilés à la couverture du toit. Le support Vario est fixé au canal inférieur du rail à l'aide d'une vis. Elle est utilisée lorsque les fixations de toit standard (non réglables) sont trop courtes.
Le 1.4301 est un acier inoxydable austénitique et doit toujours être utilisé à l'extérieur dans les zones où il y a un risque de corrosion. L'acier inoxydable à partir duquel le produit est fabriqué est résistant aux intempéries et ne perd donc pas ses propriétés pendant de nombreuses années.
- Le grand angle est en tôle de 4 mm, la barre plate est en Zeta 30x5 et le grand angle est en 30x4 mm.

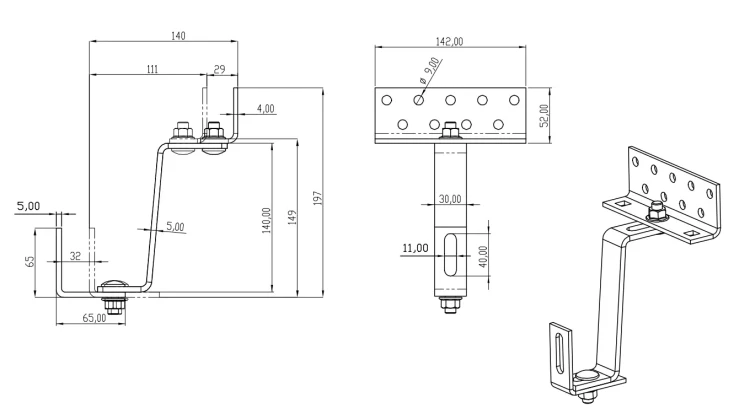

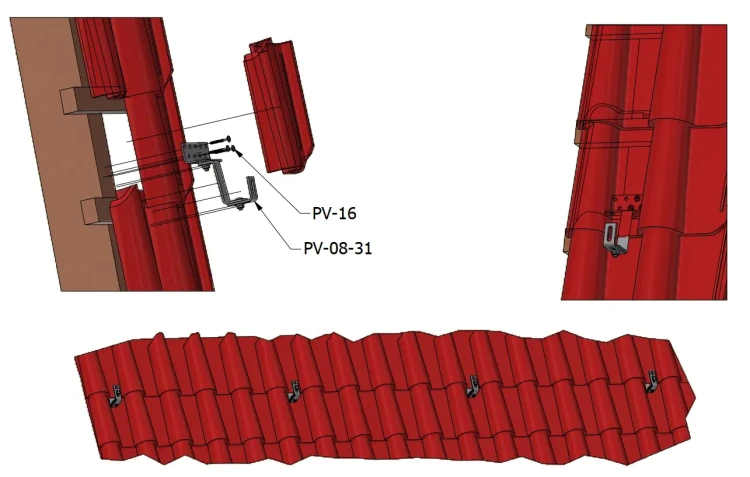

- La méthode d'installation et les dimensions exactes du crochet sont indiquées dans le graphique ci-dessus.
- L'acier inoxydable de type (A2 1.4301) - (classe de résistance à la corrosion II) est plus susceptible d'être utilisé à des niveaux plus élevés de sel ou d'acide dans l'air.
Spécification
- Matériau Acier inoxydable 1.4301 (A2) Grade 304
- Lèvres : Lips: Diamètre 9mm
- Profil Douille en forme de haricot pour vis M10
- Blattice: 30x4mm
Propriétés de l'acier A2 - 1.4301 Grade 304
- Acier inoxydable austénitique (non magnétique), flexible et résistant aux contraintes.
- Très grande résistance à la corrosion grâce à l'ajout de nickel à l'alliage.
- Convient à toutes les conditions environnementales.
Dimensions disponibles
Matériaux disponibles
| Nos modèles | 120mm | 120mm 5-5-5 | 120mm 5-6-5 | 145mm | 145mm 4-5-5-5 | |||
|---|---|---|---|---|---|---|---|---|
| Spécifications | ||||||||
| Matériau | Acier inoxydable 1.4016 (H17) Grade 430 | |||||||
| Longueur de la bride [mm] | 120 | 120 | 120 | 145 | 145 | |||
| Largeur de l'insert [mm] | 30 | |||||||
| Épaisseur de l'articulation [mm] | 5 | 5 | 6 | 5 | 5 | |||
| Largeur de la cornière réglable [mm] | 30 | |||||||
| Épaisseur de la barre d'angle réglable [mm] | 4 | 5 | 5 | 4 | 5 | |||
| Largeur de la barre d'angle large [mm] | 142 | |||||||
| Épaisseur de la barre d'angle large [mm] | 4 | 5 | 5 | 4 | 4 | |||
| Largeur de la barre de support supplémentaire [mm] | - | - | - | - | 30 | |||
| Épaisseur de la barre d'angle supplémentaire [mm] | - | - | - | - | 5 | |||
| Fixation du profilé [mm] | à partir de ci-dessus | par le haut | par le haut | par le haut | sur le côté | |||
| Renforcement supplémentaire | Non | Non | Oui | Non | Pas | |||
| Version acier A2 | Oui | Non | Non | Oui | Non | |||
