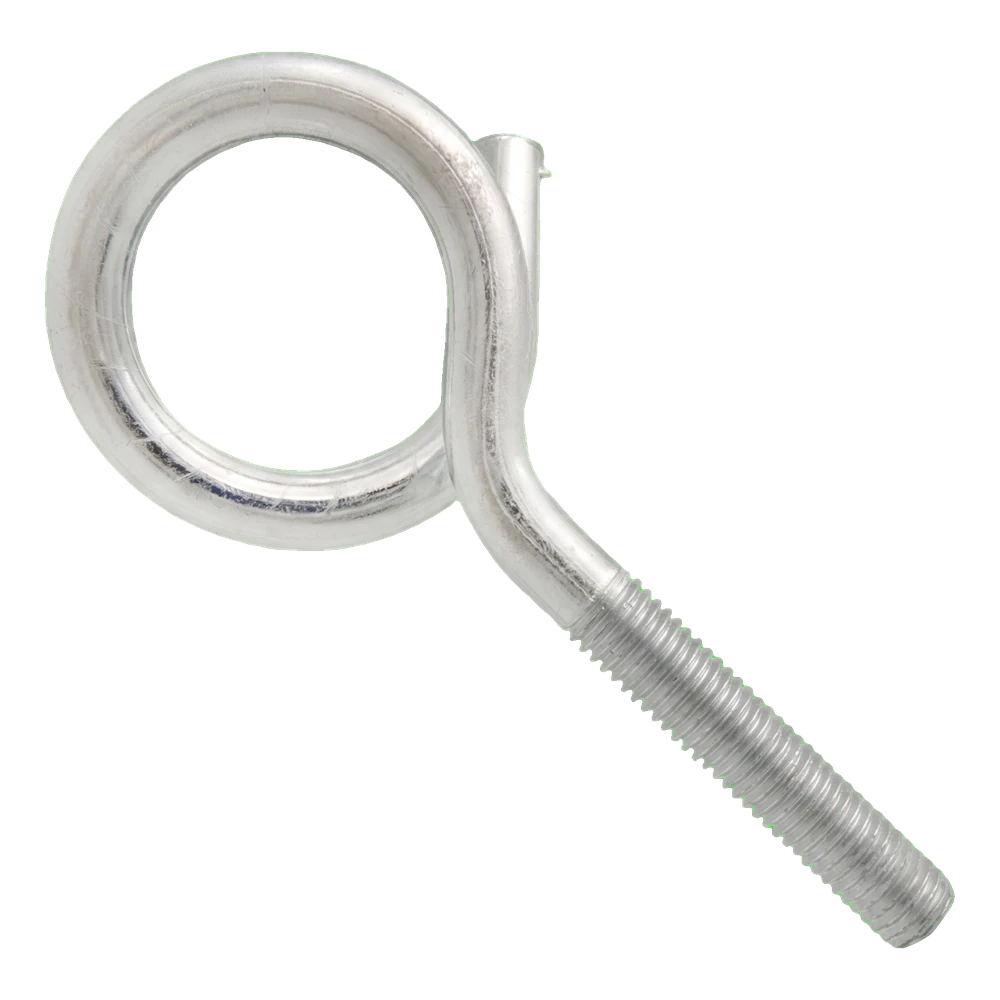

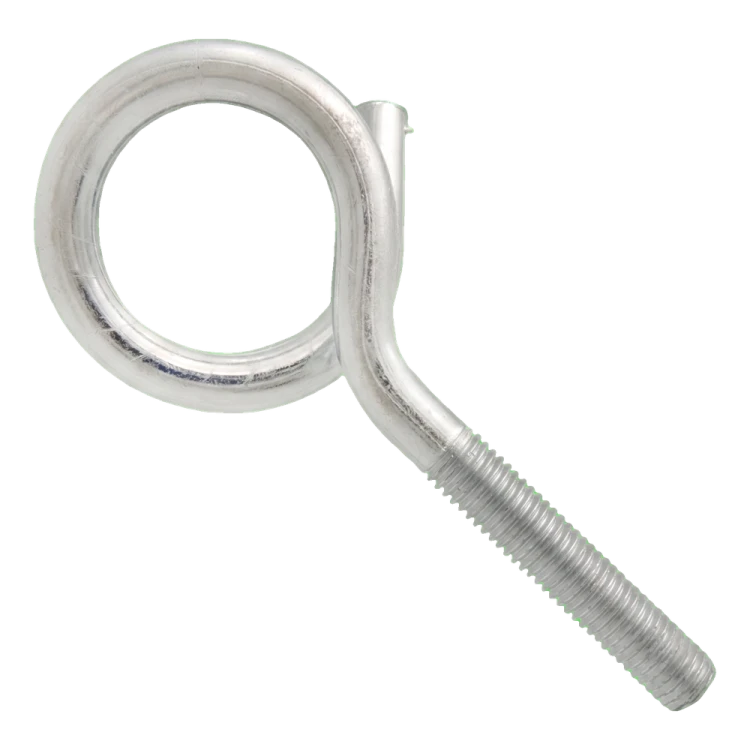

Crochet de balançoire à filetage métrique galvanisé M6×100 mm

Tige filetée terminée par un anneau fermé dont l'extrémité dépasse – à visser dans un filetage métrique, par ex. pour suspendre des balançoires et des cordes ; acier de classe 5.8, zingué blanc

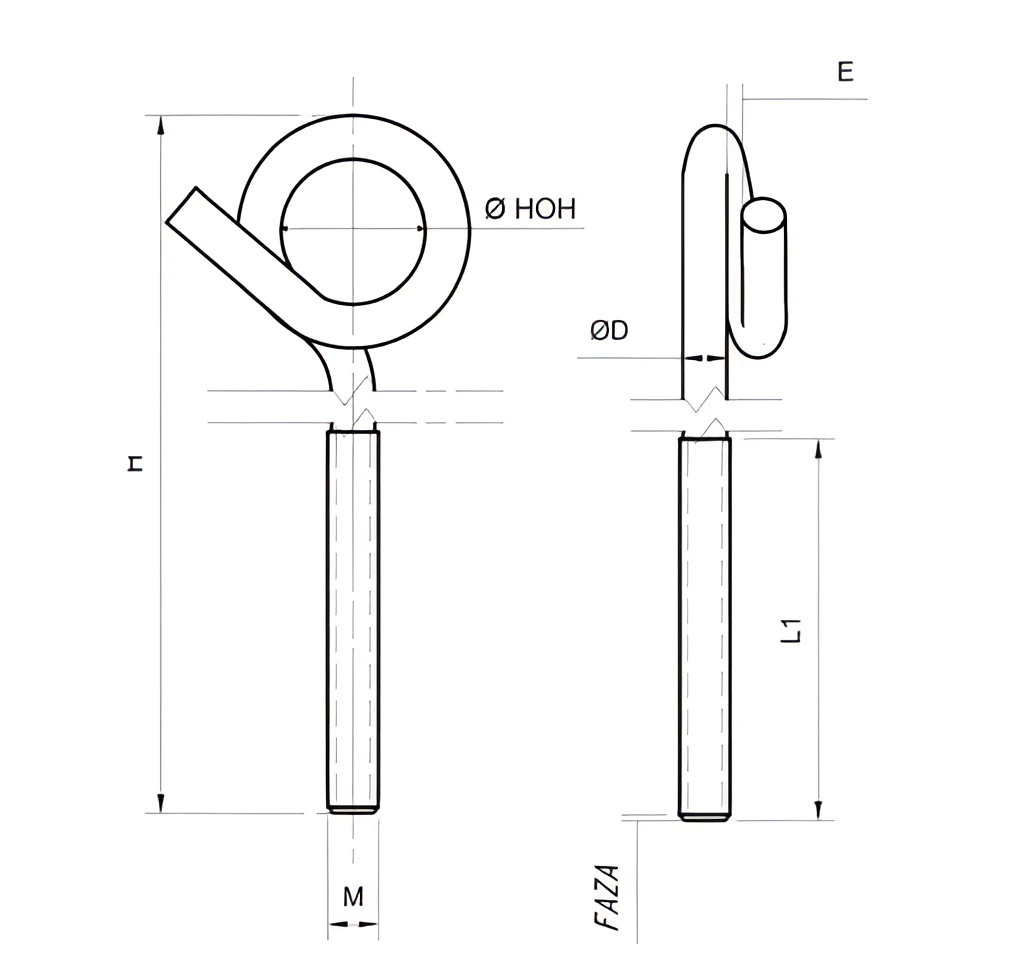

Ouvrir le dessin coté en taille réelle

À propos du produit

Le crochet de balançoire à filetage métrique sert à suspendre des balançoires, des hamacs et des cordes. Il se présente sous la forme d'une tige filetée terminée par un anneau fermé dont l'extrémité dépasse. Il se visse dans un élément taraudé, par exemple une douille d'ancrage, un écrou ou un trou taraudé.

La désignation M6 indique le filetage métrique du crochet ; le filetage de l'élément associé doit être choisi en conséquence. La longueur totale H est de 100 mm et se mesure de l'extrémité du filetage au point le plus éloigné de la partie cintrée. La longueur filetée L1 est de 55 mm et le diamètre extérieur de la partie cintrée Dz est de 27 mm. Il s'agit de valeurs nominales selon le tableau du fabricant. Vissez le crochet à la profondeur requise par l'élément associé et bloquez la partie filetée dépassant de cet élément à l'aide d'un contre-écrou. Après le montage, orientez l'extrémité dans la direction de la charge ; ne sollicitez pas le crochet latéralement au niveau de la partie cintrée.

Matériau : acier. Classe de résistance : 5.8. Revêtement : zingage électrolytique. Le revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez la finition selon les conditions d'exposition. Le fabricant n'indique pas la capacité de charge du crochet. La charge admissible dépend du support et du mode de fixation ; elle est définie par l'étude ou par le fabricant de l'ancrage. N'utilisez pas le crochet pour le levage de charges ni pour l'assurage des personnes.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez le filetage de l'élément associé en fonction de M6 – cheville, écrou ou douille taraudée.

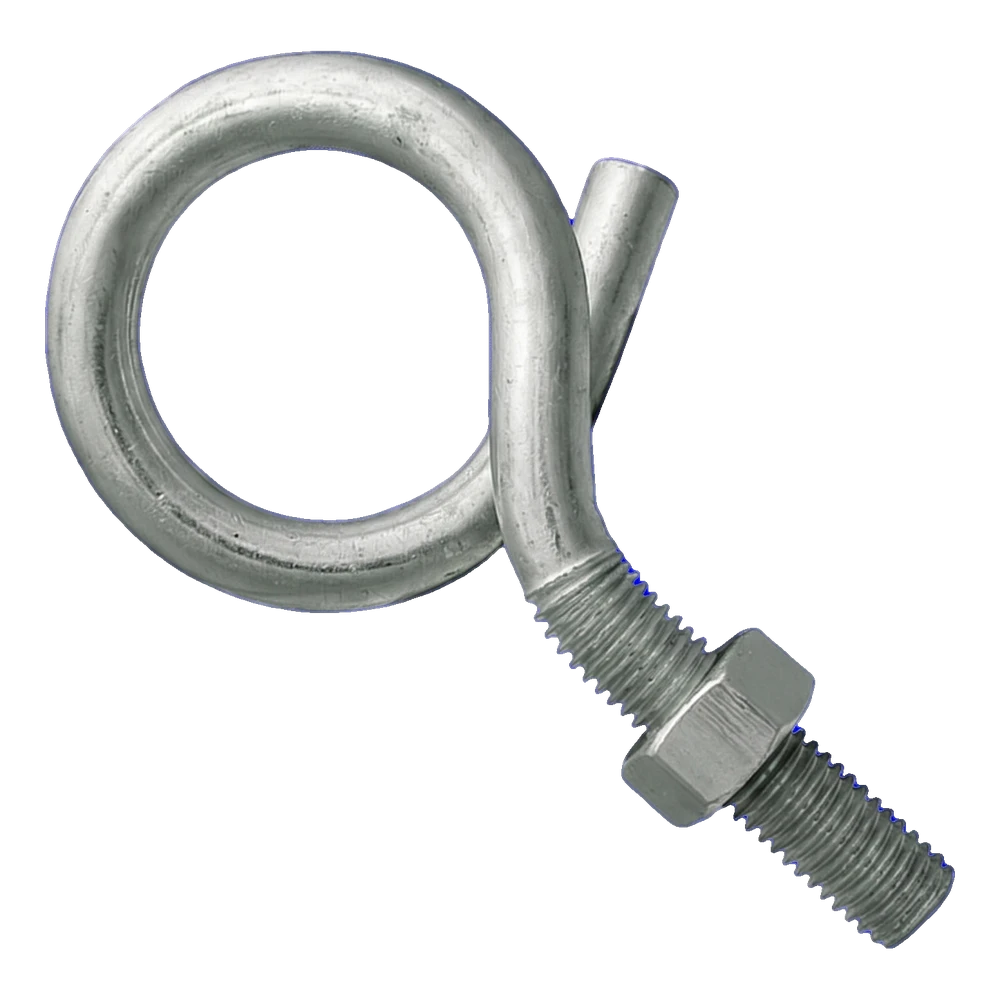

• ✓Vissez le crochet à la profondeur requise par l'élément associé (longueur filetée disponible : L1 = 55 mm) ; bloquez la partie filetée dépassant de cet élément à l'aide d'un contre-écrou.
• ✓Après le montage, orientez l'extrémité dans la direction de la charge ; ne sollicitez pas le crochet latéralement au niveau de la partie cintrée.
