Crochet coudé à filetage métrique galvanisé M12×185 mm

Tige filetée à extrémité pliée à angle droit – à visser dans un taraudage métrique pour soutenir ou suspendre des éléments ; acier de classe 5.8, zingage électrolytique

Ouvrir le dessin coté en taille réelle

À propos du produit

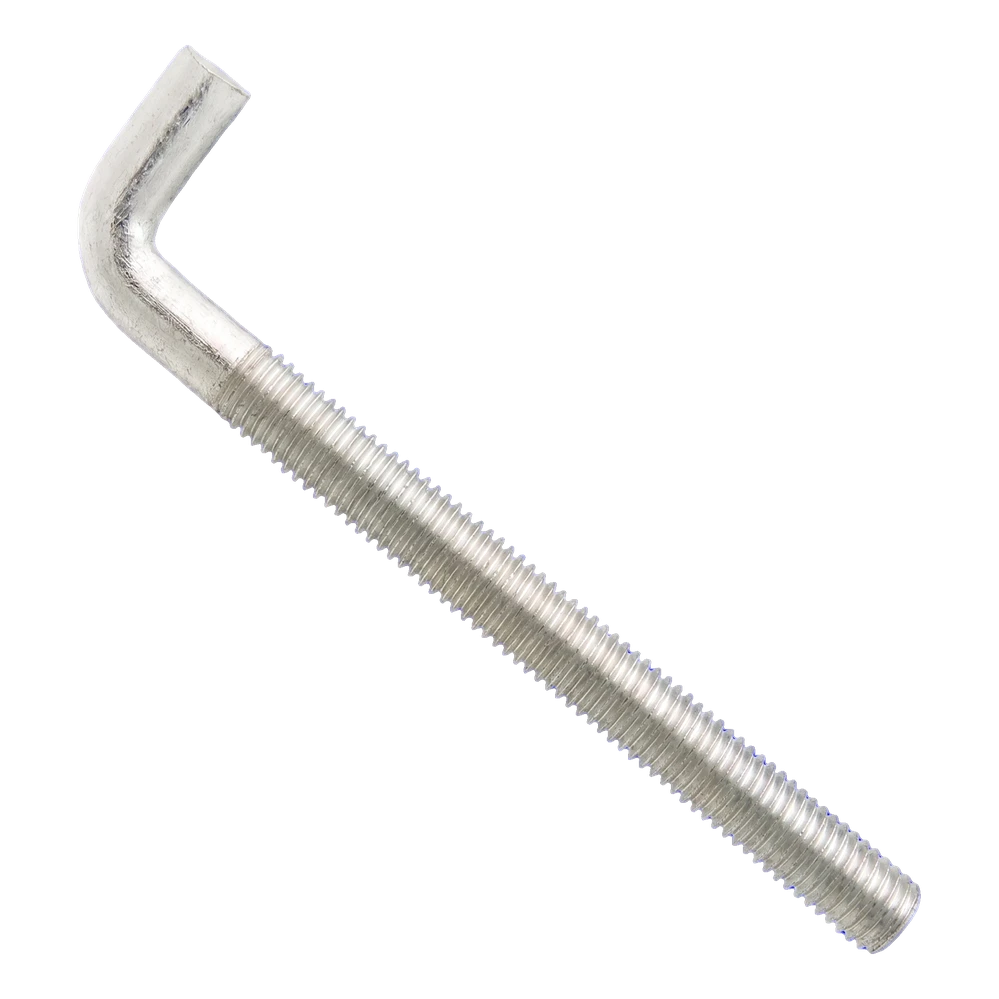

Le gond d'angle à filetage métrique est une tige filetée dont l'extrémité est pliée à angle droit. Il se visse dans un élément taraudé et sert à soutenir ou à suspendre des éléments, par exemple des tuyaux, des lattes et des supports.

Le filetage du crochet est de dimension M12 ; la douille d'ancrage, l'écrou ou le trou taraudé doit présenter le même taraudage. La longueur totale H est de 185 mm et se mesure de l'extrémité du filetage au point le plus éloigné de la partie cintrée. La longueur filetée L1 est de 155 mm et la longueur de la partie coudée A est de 40 mm. Il s'agit de valeurs nominales selon le tableau du fabricant. Vissez le crochet à la profondeur requise par l'élément associé et bloquez la partie filetée dépassant de cet élément à l'aide d'un contre-écrou. Après le montage, orientez l'extrémité dans la direction de la charge ; ne sollicitez pas le crochet latéralement au niveau de la partie cintrée.

Matériau : acier, classe de résistance : 5.8 (selon les données du fabricant), revêtement : zingage électrolytique. Le revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes. En cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez la finition selon les conditions d'exposition. Le fabricant n'indique pas la capacité de charge du crochet. La charge admissible dépend du support et du mode de fixation ; elle est définie par l'étude ou par le fabricant de l'ancrage. N'utilisez pas le crochet pour le levage de charges ni pour l'assurage des personnes.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Choisissez un élément associé avec un taraudage M12 – ancrage, écrou ou douille taraudée.
• ✓Vissez le crochet à la profondeur requise par l'élément associé (longueur filetée disponible : L1 = 155 mm) ; bloquez la partie filetée dépassant de cet élément à l'aide d'un contre-écrou.
• ✓Après le montage, orientez l'extrémité dans la direction de la charge ; ne sollicitez pas le crochet latéralement au niveau de la partie cintrée.
