Crémaillère PSG pour portail coulissant en matière plastique avec cœur en acier 3×333 mm – jusqu'à 600 kg

Aller aux commentaires sur les produits

Crémaillère PSG en matière plastique avec cœur en acier pour portail coulissant. 3 segments de 333×18 mm, module de dent 4, jusqu'à 600 kg. Avec fixations de montage et vis. Compatible avec FAAC, CAME, NICE, BFT, BENINCA.

Voir la description complète
avec TVA sans TVA
Prix 7,47 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] Cat 121 #121

  • Matériau Plastique

Description

Crémaillère en nylon · module 4 · 3 tronçons

3 tronçons de 333 mm assemblés par emboîtement, largeur 18 mm, module 4, pour portails coulissants d’une masse maximale de 600 kg

4module de denture
3 × 333 mmtronçons du kit
18 mmlargeur
do 600 kgcapacité de charge
Plan coté de la crémaillère en nylon : tronçon L = 333 mm, b = 18 mm, module 4
Ouvrir le dessin coté en taille réelle
Schéma indicatif : vue de la crémaillère avec ses pattes de fixation, détail de l’extrémité avec patte de fixation et coupe au niveau d’une patte. Dimensions selon le plan et les données du fabricant.

Choix rapide

UtilisationCrémaillère pour motorisation de portail coulissant – transmet le mouvement du pignon du moteur au vantail
ChoixPour motorisations équipées d’un pignon de module 4 ; portails d’une masse maximale de 600 kg
ConditionsLe corps en plastique ne se corrode pas et ne nécessite aucun graissage ; l’âme en acier rigidifie la crémaillère sur toute sa longueur.

À propos du produit

La crémaillère en nylon à âme en acier s’engrène avec le pignon de la motorisation du portail coulissant. Son corps en nylon assure un fonctionnement plus silencieux qu’une crémaillère en acier, tandis que l’âme en acier qui parcourt toute sa longueur lui confère sa rigidité.

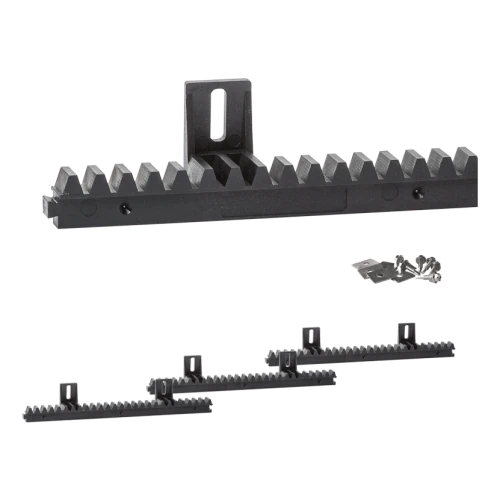

Le kit comprend 3 tronçons de 333 mm, de largeur 18 mm et de module 4, assemblés par emboîtement. Chaque tronçon comporte des pattes de fixation (2 pces) ; les vis autoforeuses avec rondelles sont fournies.

La crémaillère convient aux portails d’une masse maximale de 600 kg et aux motorisations équipées d’un pignon de module 4. La masse du kit est de 0,966 kg.

Dimensions

Module de denture4
Longueur du tronçon333 mm
Tronçons dans le kit3
Largeur18 mm
Pattes de fixation2
Capacité de chargedo 600 kg
Masse du kit0,966 kg
Dimensions selon le plan et les données du fabricant ; position des pattes de fixation selon le plan ou les photos, âme en acier représentée à titre indicatif.

Matériau et revêtement

Matériauplastique avec âme en acier

Unité de vente

Unité de ventelot de 1 pièces
Masse unitaire0,966 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Vérifiez le module du pignon du moteur – la crémaillère est de module 4.
  • ✓Assemblez les tronçons par emboîtement pour former une crémaillère continue.
  • ✓Vissez les pattes de fixation sur le vantail du portail à l’aide des vis autoforeuses avec rondelles ; les trous oblongs permettent de régler la hauteur de la crémaillère par rapport au pignon.

Important

La crémaillère est conçue pour des portails d’une masse maximale de 600 kg. Pour un vantail plus lourd, choisissez une crémaillère de capacité de charge supérieure.
