Connecteur en acier L120 pour charnière de portail M18 – ouverture 180°

Aller aux commentaires sur les produits

Connecteur en acier L120 pour charnière de portail M18. Tôle épaisseur 8 mm, dimensions 120×60 mm. Trou oblong 20×40 mm, plage de réglage 70-90 mm. Ouverture du vantail 180°. Poids 0,38 kg. Pour portails et portillons.

Voir la description complète
avec TVA sans TVA
Prix 2,14 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M18
  • Diamètre 12
  • Mode de fixation À sceller
  • Matériau Acier

Description

Connecteur en acier L120 pour charnière de portail M18 – ouverture 180°

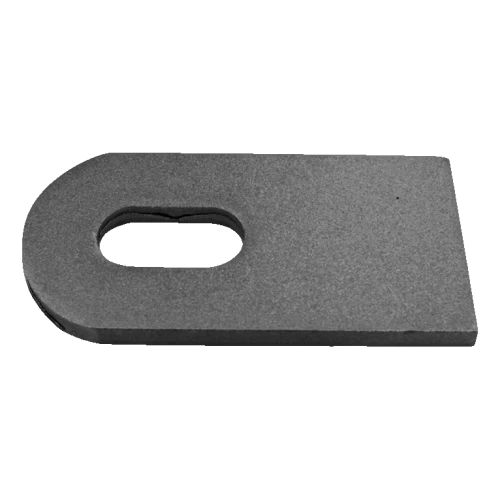

Connecteur en acier L120 pour charnière M18 – vue générale
Connecteur en acier L120 pour charnière M18 – vue générale

Connecteur en acier L120 destiné aux charnières de portail avec filetage M18. Grâce à sa construction massive en tôle d'épaisseur 8 mm, il assure une connexion durable et stable de la charnière avec le portail ou le portillon, permettant une ouverture complète du vantail à 180°. L'orifice oblong dans le connecteur offre une plage de réglage de 70–90 mm, ce qui permet d'ajuster précisément la position du vantail par rapport au montant — sans nécessité de re-percer les trous.

L'élément est un composant indispensable lors du montage de portails battants et portillons sur charnières à vis M18. Sa forme simple et sa construction solide garantissent un montage rapide et une exploitation sans défaut pendant de nombreuses années.

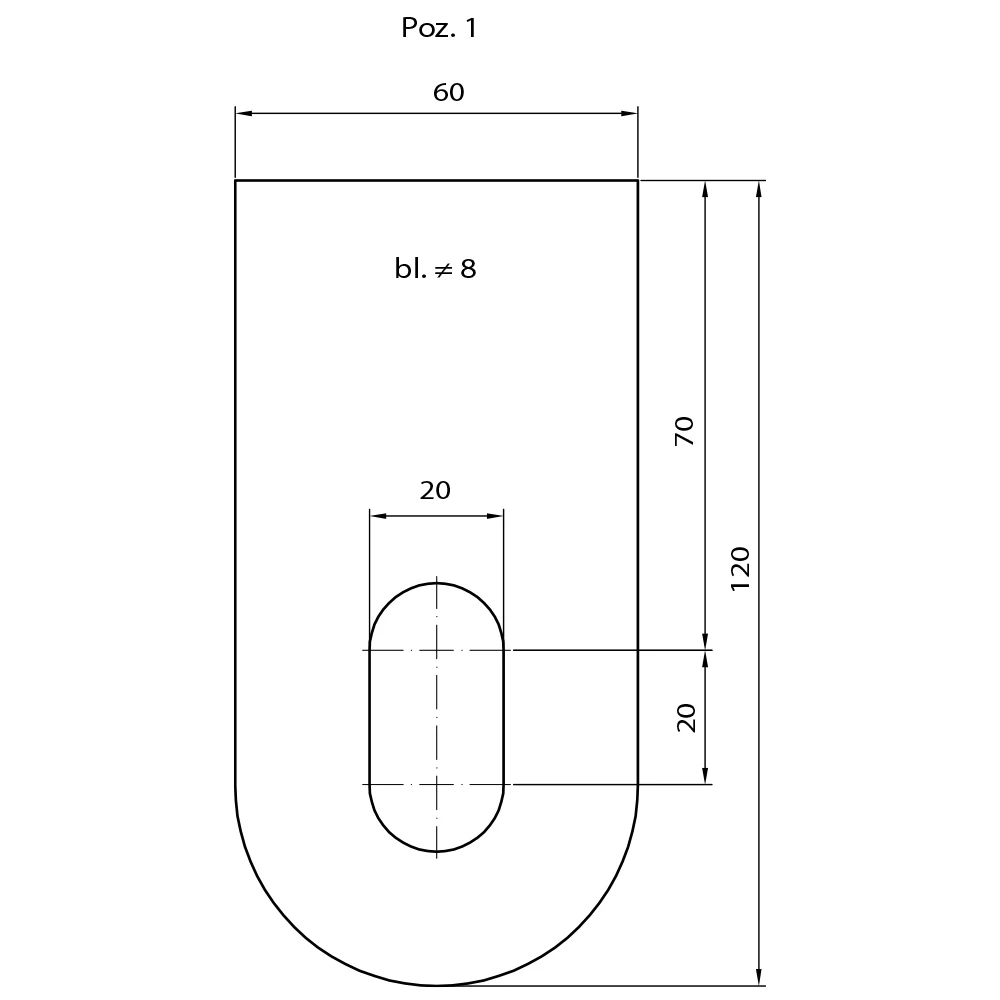

Dessin coté du connecteur L120 – Pos. 1
Dessin coté du connecteur L120 – Pos. 1

Dimensions du connecteur

  • Longueur (L) : 120 mm
  • Hauteur : 60 mm
  • Épaisseur de tôle : 8 mm
  • Orifice oblong (largeur) : 20 mm
  • Plage de réglage dans l'orifice : 70–90 mm
  • Filetage de charnière : M18
Schéma d

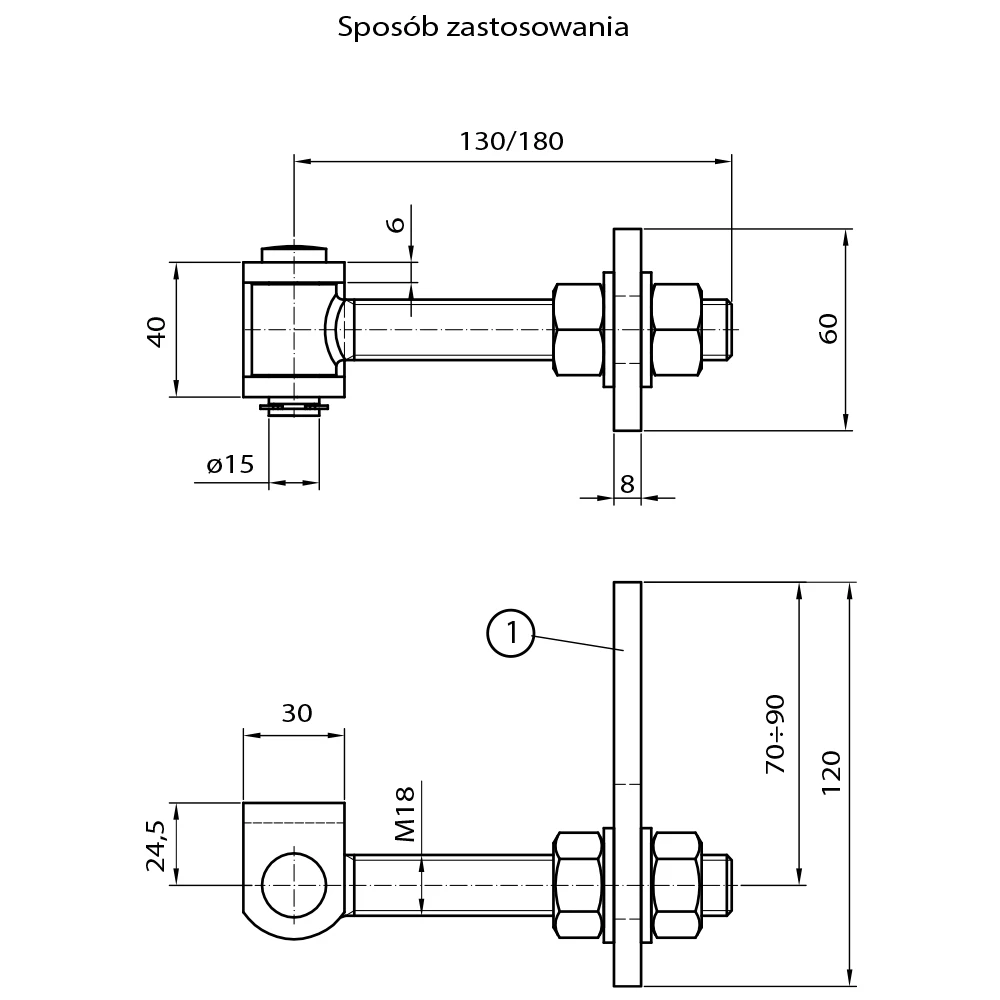

Schéma d'utilisation du connecteur L120 avec charnière M18 – méthode de montage

Méthode d'utilisation et montage

Le connecteur se monte sur le vantail du portail ou du portillon, et la tige de charnière M18 passe à travers l'orifice oblong et est fixée par des écrous des deux côtés. Le schéma d'utilisation montre deux variantes de longueur de tige (130 mm ou 180 mm), ce qui permet de choisir la charnière appropriée selon l'épaisseur du montant ou du cadre. Le manchon de charnière (hauteur 40 mm, axe Ø15 mm) est soudé au montant, et le connecteur avec orifice oblong permet un réglage fluide de la position du vantail.

Données techniques

  • Matériau : acier
  • Épaisseur de tôle : 8 mm
  • Longueur du connecteur : 120 mm
  • Hauteur du connecteur : 60 mm
  • Filetage de charnière : M18
  • Dimension de l'orifice oblong : 20 × 40 mm (largeur × longueur)
  • Plage de réglage : 70–90 mm
  • Angle d'ouverture du vantail : 180°
  • Poids : 0,38 kg
  • EAN : 99917867

Le connecteur est compatible avec les charnières à vis M18 de longueur de tige 130 mm ou 180 mm. Élément idéal pour le montage professionnel de portails battants et portillons dans les systèmes de clôture.
