Connecteur de profilé de montage PV en aluminium anodisé noir 100 mm

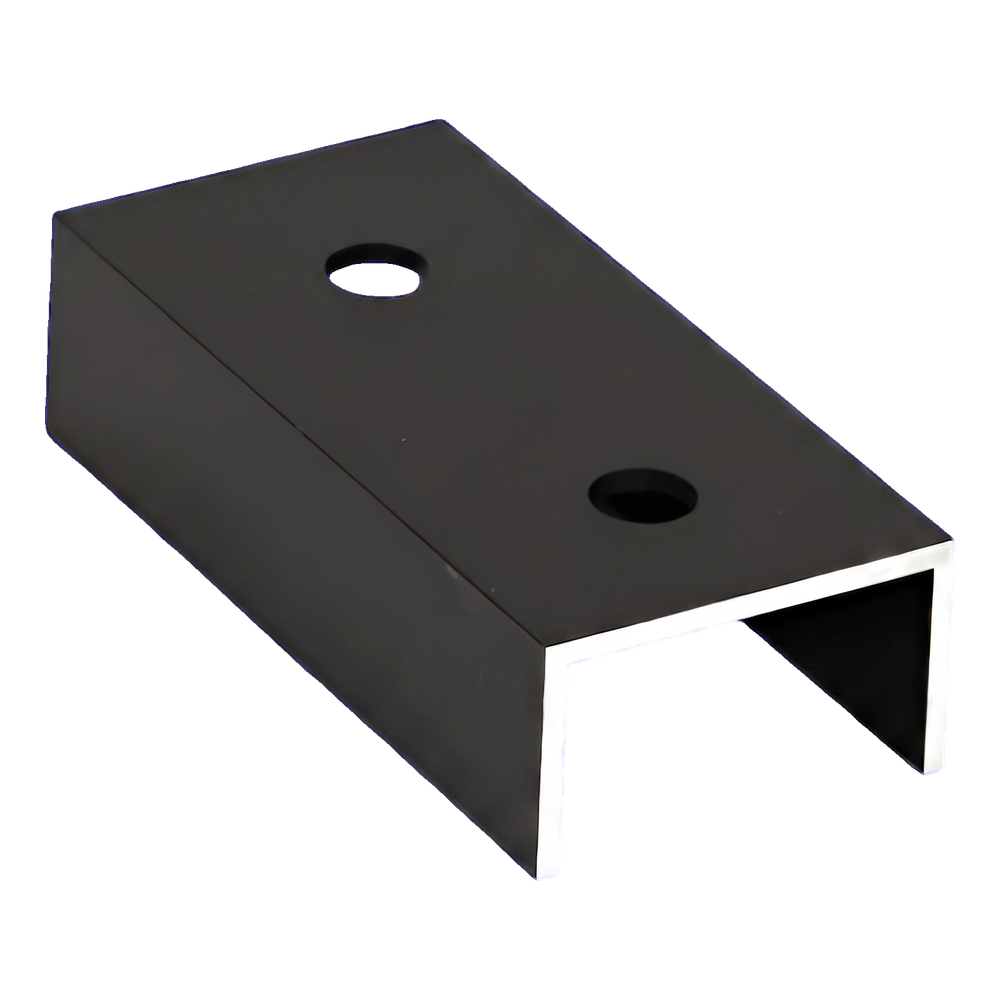

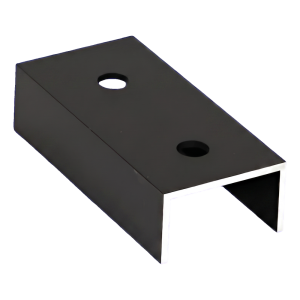

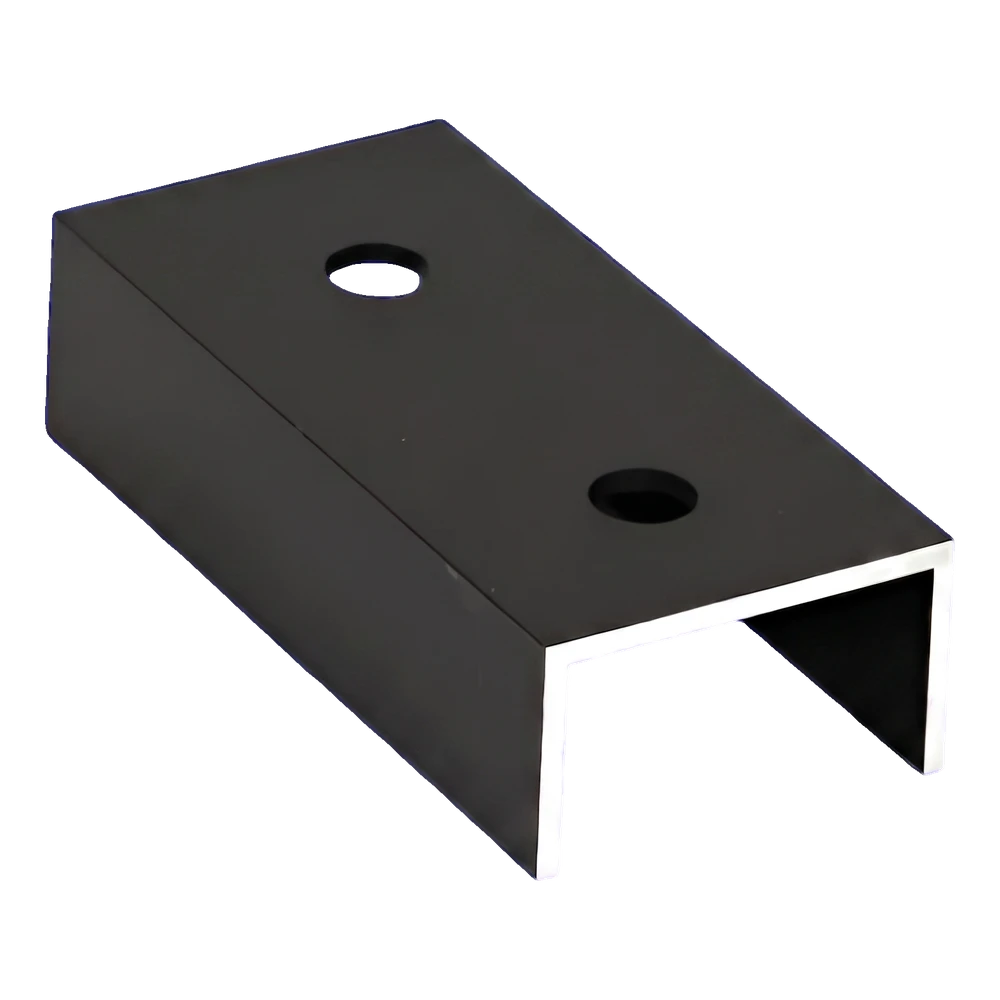

Le connecteur de profilé de montage PV d'une longueur de 100 mm sert à allonger les profilés en aluminium dans les structures photovoltaïques. Cet élément en forme de U s'insère à l'intérieur des profilés à raccorder et se fixe à l'aide de vis via deux trous de montage. Fabriqué en aluminium 6060 avec anodisation noire, il combine une haute résistance à la corrosion avec un aspect esthétique et uniforme de l'ensemble de la structure. Le profilé en U avec une paroi de 2,5 mm assure une liaison rigide et stable, transmettant les charges de vent et de neige entre les segments du rail de montage. Son poids de seulement 0,06 kg par pièce n'alourdit pas la structure et facilite le transport sur le toit.

Avantages du connecteur pour les équipes de montage

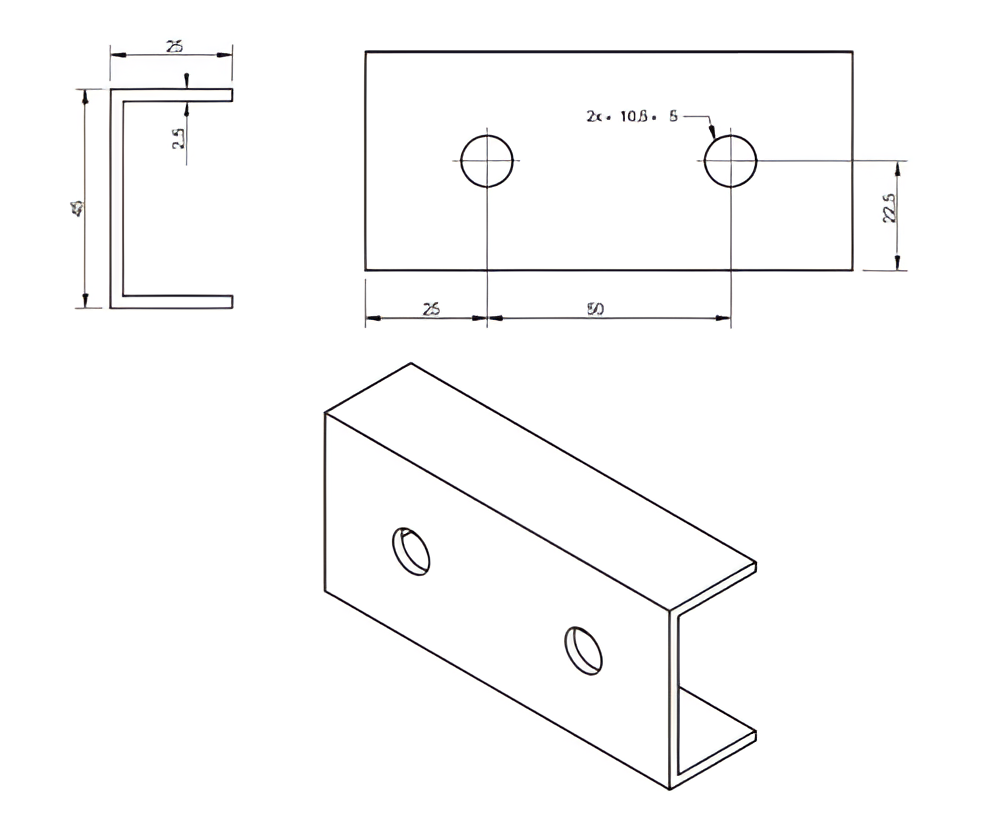

Le dessin technique présente trois vues du connecteur : la section en U, la vue de dessus avec la disposition des trous de montage, ainsi que l'isométrie de l'élément fini. Toutes les dimensions et détails constructifs se trouvent dans les fiches techniques ci-dessous.
