Connecteur de profilé de montage PV en aluminium 100 mm – profilé en U 25×45×25

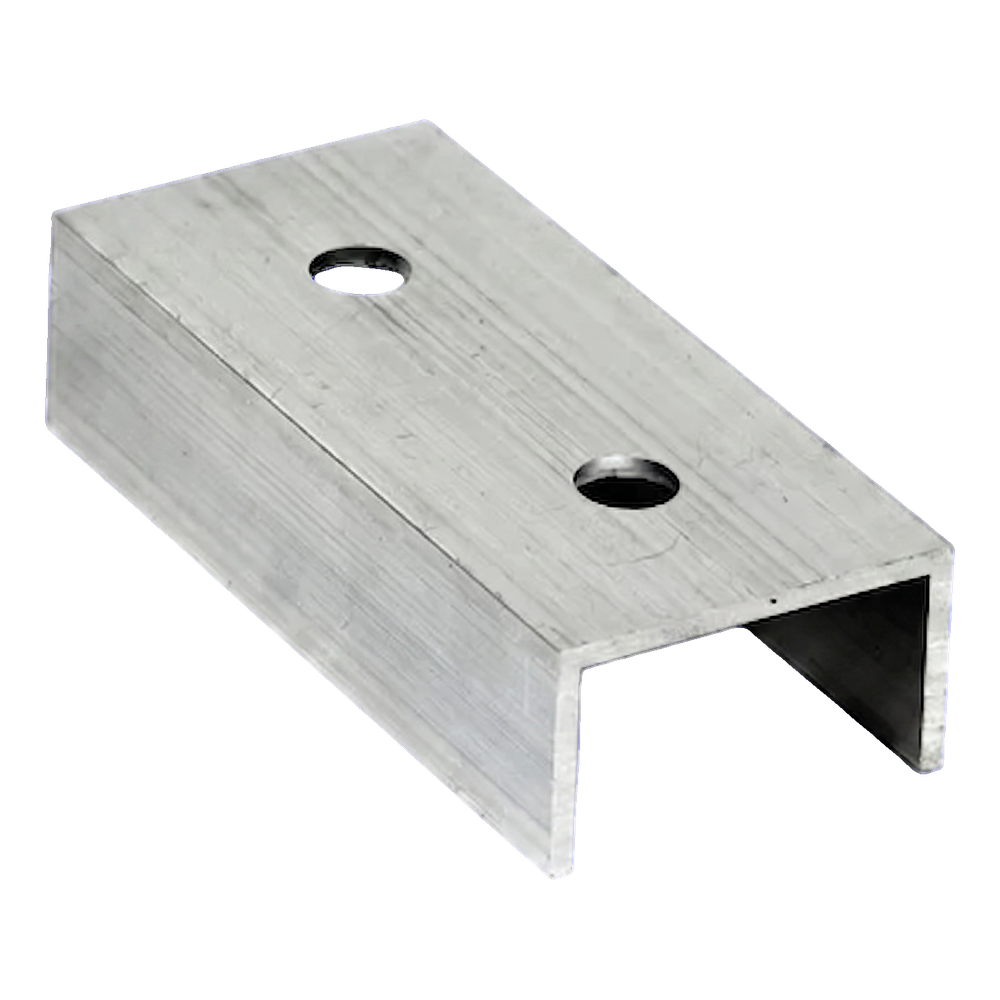

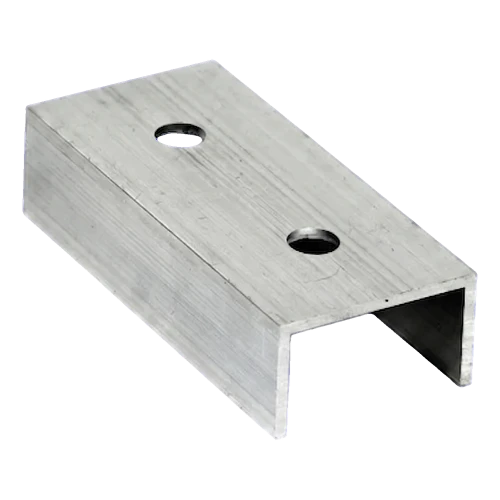

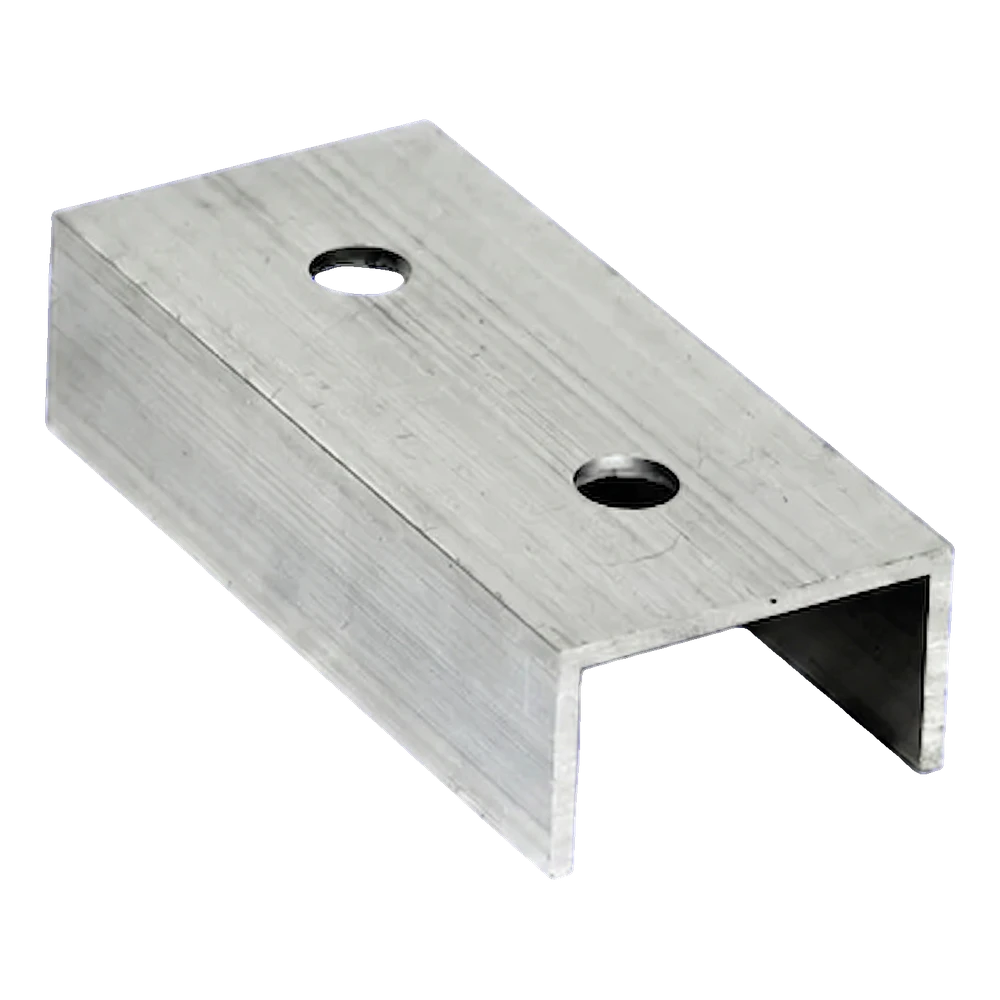

Le connecteur de profilé de montage 100 mm est un élément de construction compact en forme de U, conçu pour l'allongement des profilés de montage dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie légèreté et haute résistance à la corrosion — aucune protection anticorrosion supplémentaire n'est nécessaire, même après une exposition prolongée aux conditions atmosphériques. Les trous de montage précisément positionnés garantissent une fixation par vis sûre des profilés, tandis que le profilé en U assure un maintien stable à l'intérieur des rails de montage standard. Le connecteur est également disponible en version anodisée noire, offrant une protection supplémentaire contre les influences environnementales ainsi qu'une finition esthétique sur les toitures sombres.

Avantages pour l'équipe de montage

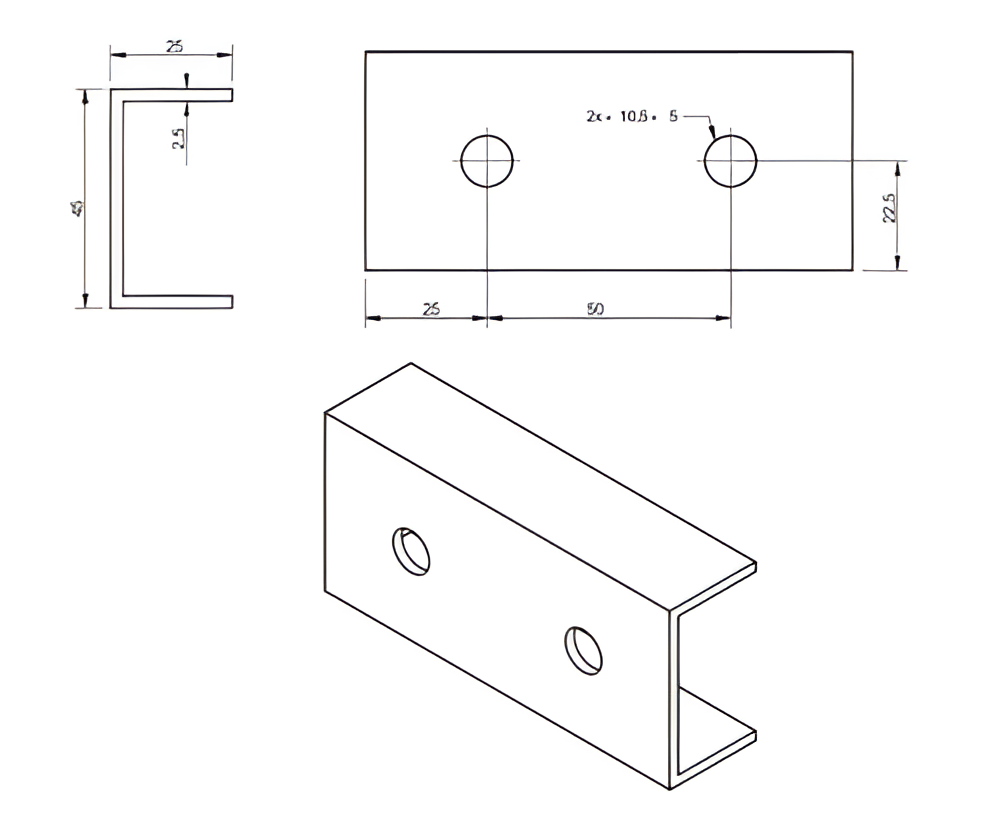

Le dessin technique présente trois vues du connecteur : une coupe transversale du profilé en U avec indication de l'épaisseur de paroi, une vue de dessus avec la disposition des trous de montage, ainsi qu'une vue isométrique de l'élément fini. La répartition symétrique des trous assure une transmission uniforme des charges sur toute la longueur de l'assemblage.
