Comunello kit de charnières de portail à souder sur poteau 40×40 mm – gauche, pour terrains en pente ascendante

Aller aux commentaires sur les produits

Comunello kit de charnières de portail gauches à souder sur poteau 40×40 mm. Acier galvanisé électrolytiquement. Longueur 220 mm, poids 5 kg. Longueur maximale du vantail 3 m, poids 120 kg. Angle de levée 10°. Pour terrains avec pentes ascendantes.

Voir la description complète
avec TVA sans TVA
Prix 203,27 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Mode de fixation À sceller
  • Matériau Acier

Description

Kit de charnières de portail Comunello à souder sur poteau 40×40 mm – gauche, pour terrains en pente ascendante

Comunello – kit de charnières gauches à souder destiné au montage de portails battants sur terrains avec pentes ascendantes. Le kit se compose de deux charnières (haute et basse) adaptées aux poteaux 40×40 mm, aussi bien en acier qu'en béton. Grâce à la liaison du support de vantail avec l'articulation par une vis excentrique, l'installateur peut régler précisément la position du vantail – le placer en position horizontale et l'aligner par rapport au poteau même sur un sol incliné.

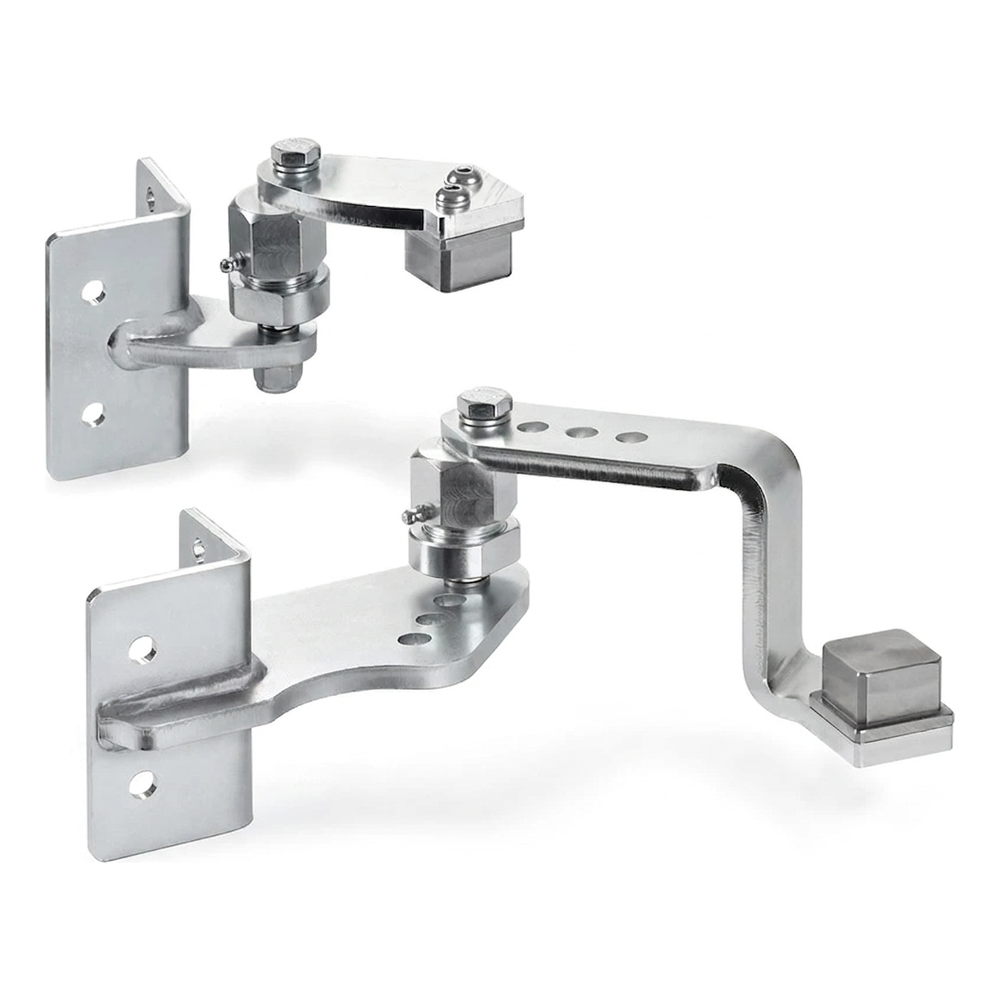

Kit de charnières de portail Comunello à souder – vue charnière haute et basse
Kit de charnières de portail Comunello à souder – vue charnière haute et basse

Avantages clés pour l'installateur

  • Inclinaison réglable du vantail – la vis excentrique permet de compenser les irrégularités du terrain et de régler précisément le portail
  • Angle maximal de levée du vantail : 10° (~20%) – idéal pour véhicules montants et descendants
  • Articulations équipées de graisseurs – graissage facile sans démontage de la charnière
  • Supports avec 4 trous de montage – fixation sûre et stable au poteau
  • Montage sur poteaux en acier et béton – utilisation universelle

Paramètres techniques

  • Version : gauche
  • Marque : Comunello
  • Matériau : acier galvanisé électrolytique
  • Destination : poteau 40×40 mm
  • Longueur maximale du vantail : 3 m
  • Poids maximal du vantail : 120 kg
  • Angle maximal de levée : 10° (~20%)
  • Longueur du kit (L) : 220 mm
  • Poids du kit : 5 kg
  • EAN : 8028390517481

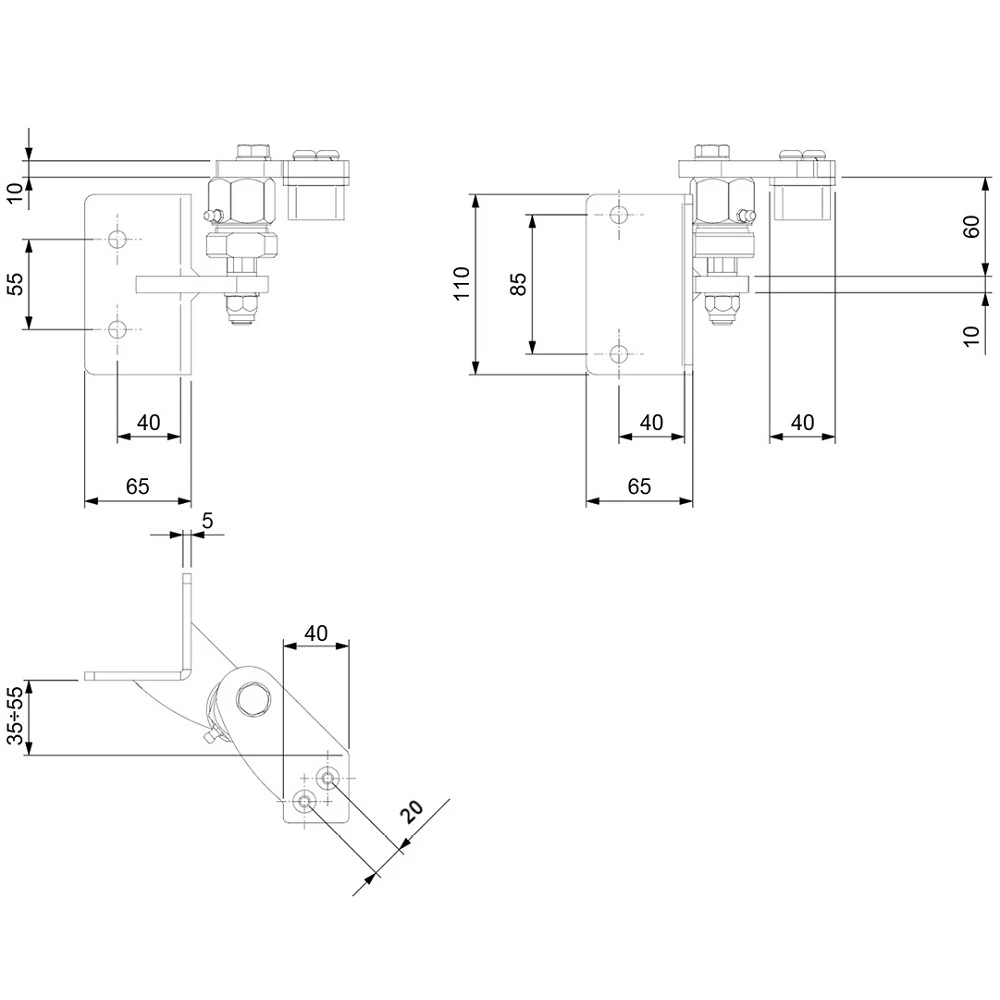

Dessin dimensionnel du kit de charnières Comunello – vue de face et du dessus, charnière haute et basse
Dessin dimensionnel du kit de charnières Comunello – vue de face et du dessus, charnière haute et basse

Dimensions des charnières (d'après le dessin technique)

  • Largeur de la plaque de montage : 65 mm
  • Entraxe des trous de montage (horizontal) : 40 mm
  • Hauteur de la plaque de montage (charnière haute) : 110 mm
  • Entraxe des trous de montage vertical (charnière haute) : 55 mm
  • Hauteur de l'élément mobile (charnière haute) : 94 mm
  • Entraxe des trous de montage vertical (charnière basse) : 85 mm
  • Distance verticale entre les bras (charnière basse) : 60 mm
  • Largeur de l'élément de fixation au portail : 40 mm
  • Épaisseur de la plaque de montage : 5 mm
  • Distance réglable de l'axe de rotation au mur : 35–55 mm
  • Déport de l'axe du goujon : 20 mm

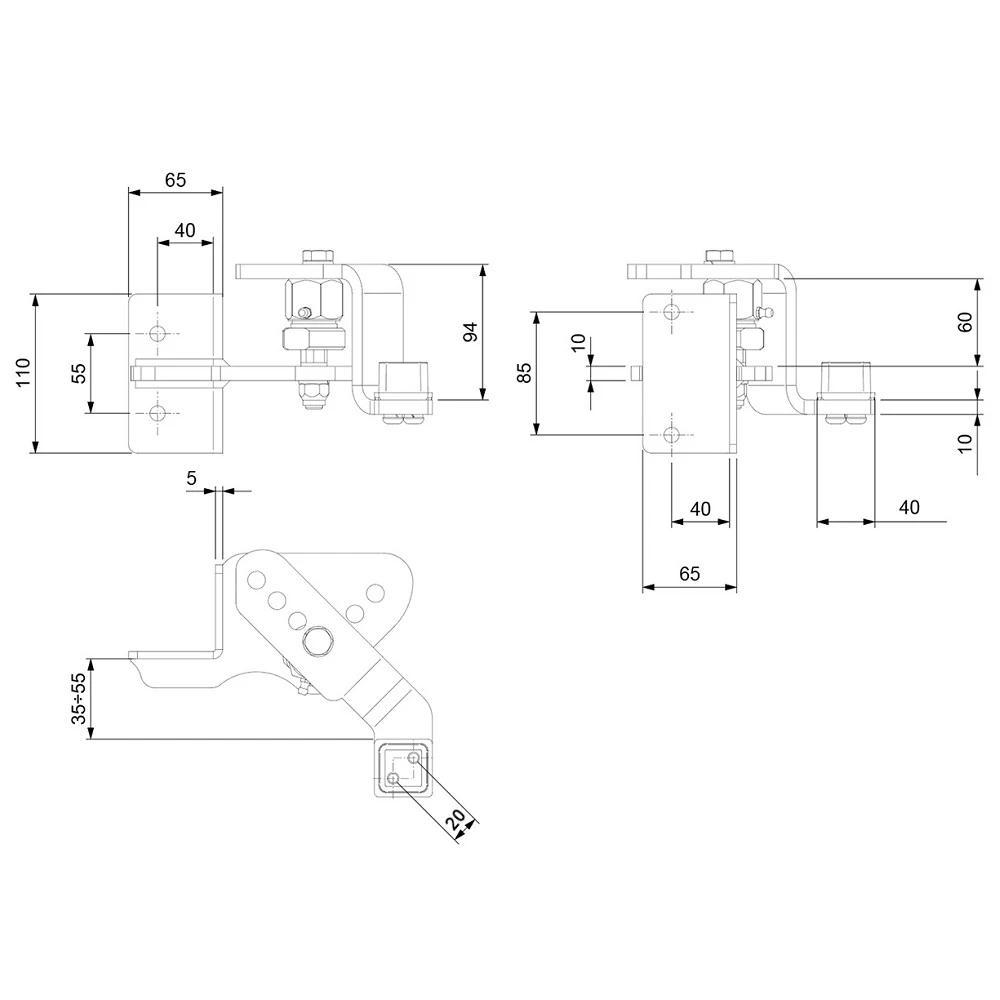

Dessin dimensionnel du kit de charnières Comunello – vue alternative du dessus et de face
Dessin dimensionnel du kit de charnières Comunello – vue alternative du dessus et de face

Le kit est destiné au montage par soudage – les supports se fixent directement au poteau, et l'articulation au bras du vantail du portail. Le réglage excentrique permet la correction du positionnement du vantail après montage, ce qui réduit considérablement le temps d'installation et élimine la nécessité de démonter pour de petites corrections. Les graisseurs intégrés dans les articulations assurent un fonctionnement sans entretien – il suffit d'un graissage périodique sans retirer les charnières.
