Comunello kit de charnières de portail à souder sur poteau 40×40 mm – droite, pour terrains en pente montante
produit indisponible
ajouter à la liste de souhaits
0
Description
Comunello kit de charnières de portail à souder sur poteau 40×40 mm – droite, pour terrains en pente montante

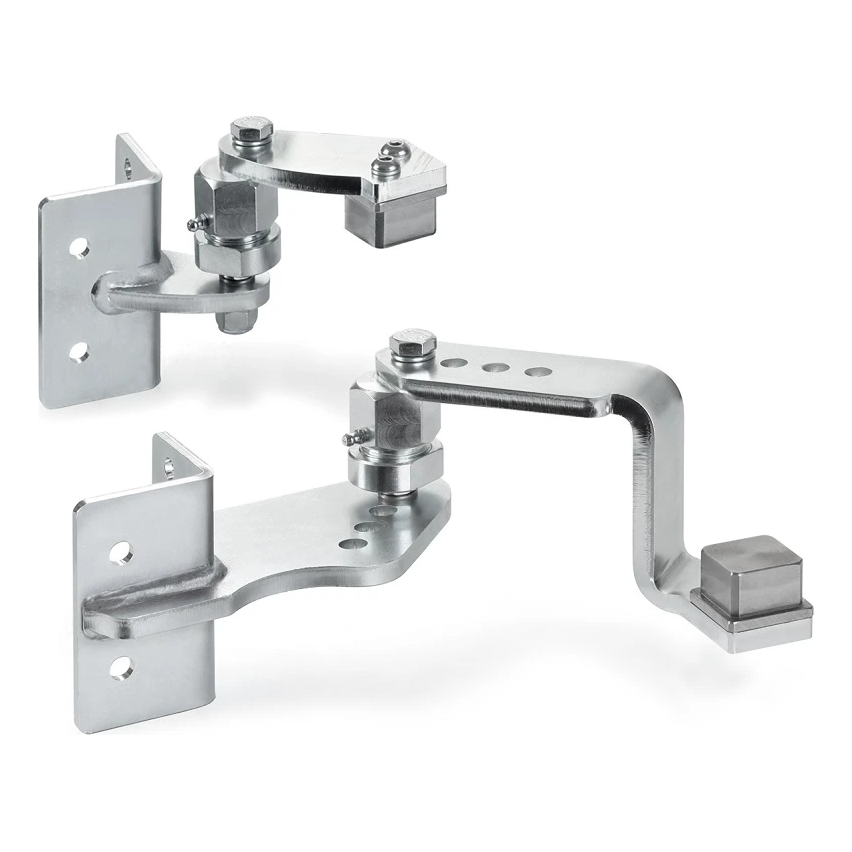

Comunello – kit complet de charnières droites à souder destiné au montage de portails battants sur terrains à sol incliné. Grâce à l'articulation intégrée avec vis excentrique, l'installateur ajuste précisément le vantail du portail en position horizontale et l'aligne par rapport au poteau — même avec une inclinaison du terrain jusqu'à 10° (~20%). C'est une solution prête à l'emploi qui élimine la nécessité de fabriquer individuellement des éléments de réglage et réduit considérablement le temps de montage.
Caractéristiques clés du kit
- Destination : portails battants sur terrains en pente montante
- Type : charnière droite, à souder sur poteau
- Compatible avec poteaux : 40 × 40 mm — en acier et béton
- Longueur maximum du vantail : 3 m
- Poids maximum du vantail : 120 kg
- Angle d'élévation maximum : 10° (~20%)
- Inclinaison réglable du vantail — articulation avec vis excentrique
- Articulations équipées de graisseurs — graissage sans démontage
- Supports avec 4 trous de montage
- Matériau : acier galvanisé électrolytiquement
- Fabricant : Comunello
Le mécanisme excentrique donne un contrôle total sur la position du vantail du portail. Il suffit de tourner l'articulation pour régler l'angle en douceur, sans avoir besoin de resouder ou de dévisser la construction. Les graisseurs dans les articulations permettent un graissage facile lors des contrôles annuels — ils prolongent la durée de vie des charnières et assurent un fonctionnement silencieux et fluide du portail pendant des années.

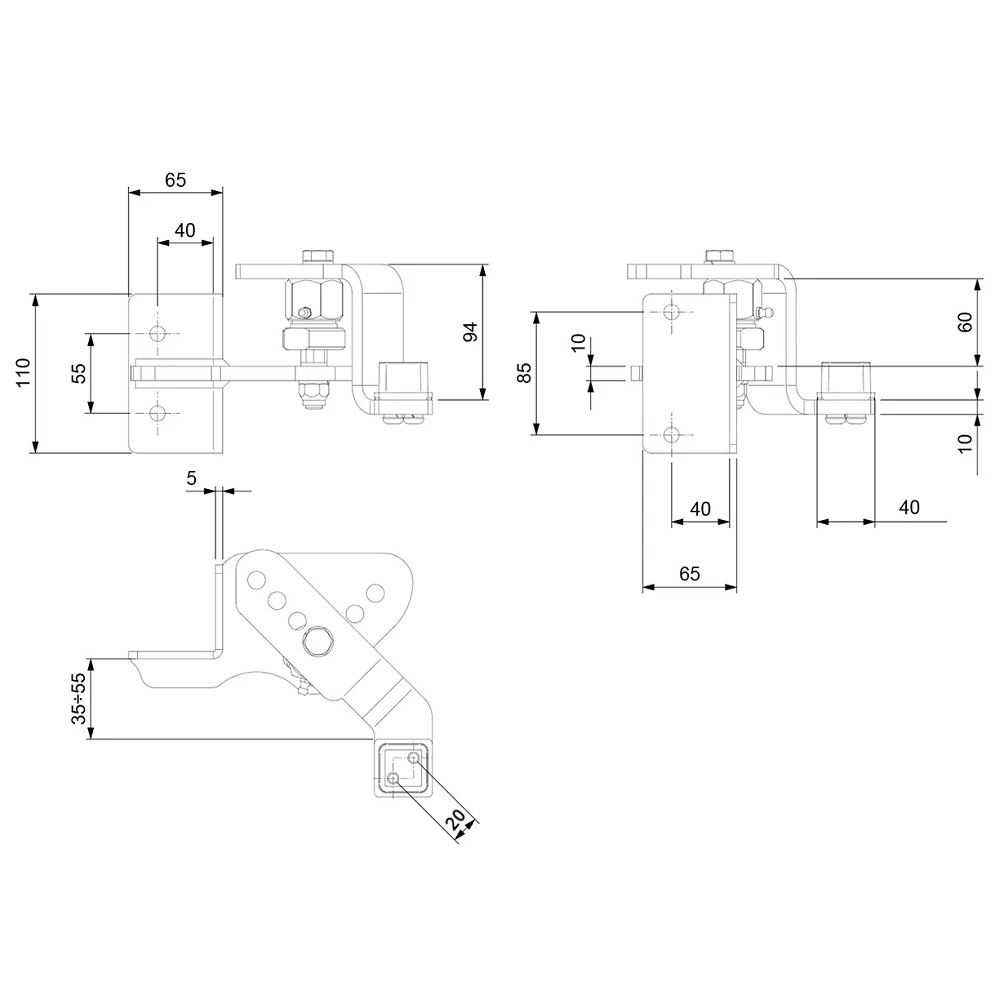

Dimensions et données techniques
Charnière supérieure (plus petite) :
- Plaque de montage (hauteur × largeur) : 85 × 65 mm
- Entraxe des trous de montage verticalement : 55 mm
- Distance de l'axe des trous au bord de la plaque : 40 mm
- Hauteur du mécanisme d'articulation : 94 mm
- Jeu entre les bras de l'articulation : 60 mm
- Épaisseur de la plaque de montage : 5 mm
- Épaisseur du bras de l'articulation : 10 mm
- Largeur de l'élément de fixation au vantail : 40 mm
Charnière inférieure (plus grande) :
- Plaque de montage (hauteur × largeur) : 110 × 65 mm
- Entraxe des trous de montage verticalement : 85 mm
- Distance de l'axe des trous au bord de la plaque : 40 mm
- Jeu entre les bras de l'articulation : 60 mm
- Épaisseur de la plaque de montage : 5 mm
- Épaisseur des bras de l'articulation : 10 mm
- Largeur de l'élément de fixation au vantail : 40 mm
Dimensions communes :
- Décalage de l'axe de rotation par rapport à la plaque de montage (réglable) : 35–55 mm
- Décalage de l'axe du trou dans l'élément de fixation : 20 mm
- Longueur totale du kit (L) : 220 mm
- Poids du kit : 5 kg
- EAN : 8028390517474
Kit destiné au montage sur poteaux en acier et béton. La construction en acier galvanisé assure une résistance à la corrosion et une exploitation durable en conditions extérieures. Grâce au décalage réglable de l'axe de rotation (35–55 mm), l'installateur adapte souplement le montage aux conditions sur site.
Données techniques
| Matériau | Acier |
