Comunello – jeu de charnières de portail à souder sur élévations, poteau 50×50, gauche

Aller aux commentaires sur les produits

Comunello jeu de charnières de portail gauches à souder sur poteau 50×50 mm. Acier galvanisé électrolytique. Longueur maximale de vantail 3 m, poids 120 kg. Réglage d'inclinaison jusqu'à 10°. Dimensions de la plaque 110×65 mm, épaisseur 5 mm.

Voir la description complète
avec TVA sans TVA
Prix 221,87 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Mode de fixation À sceller
  • Matériau Acier

Description

Comunello – jeu de charnières de portail à souder sur élévations, poteau 50×50, gauche

Comunello – kit complet de charnières gauches à souder destiné au montage de portails battants sur terrains en pente. Le jeu permet un réglage précis de la position du vantail grâce à la vis excentrique reliant le support du vantail à l'articulation — la rotation de l'articulation permet d'ajuster parfaitement le vantail à l'horizontale et de l'aligner avec le poteau, même lorsque le terrain est incliné.

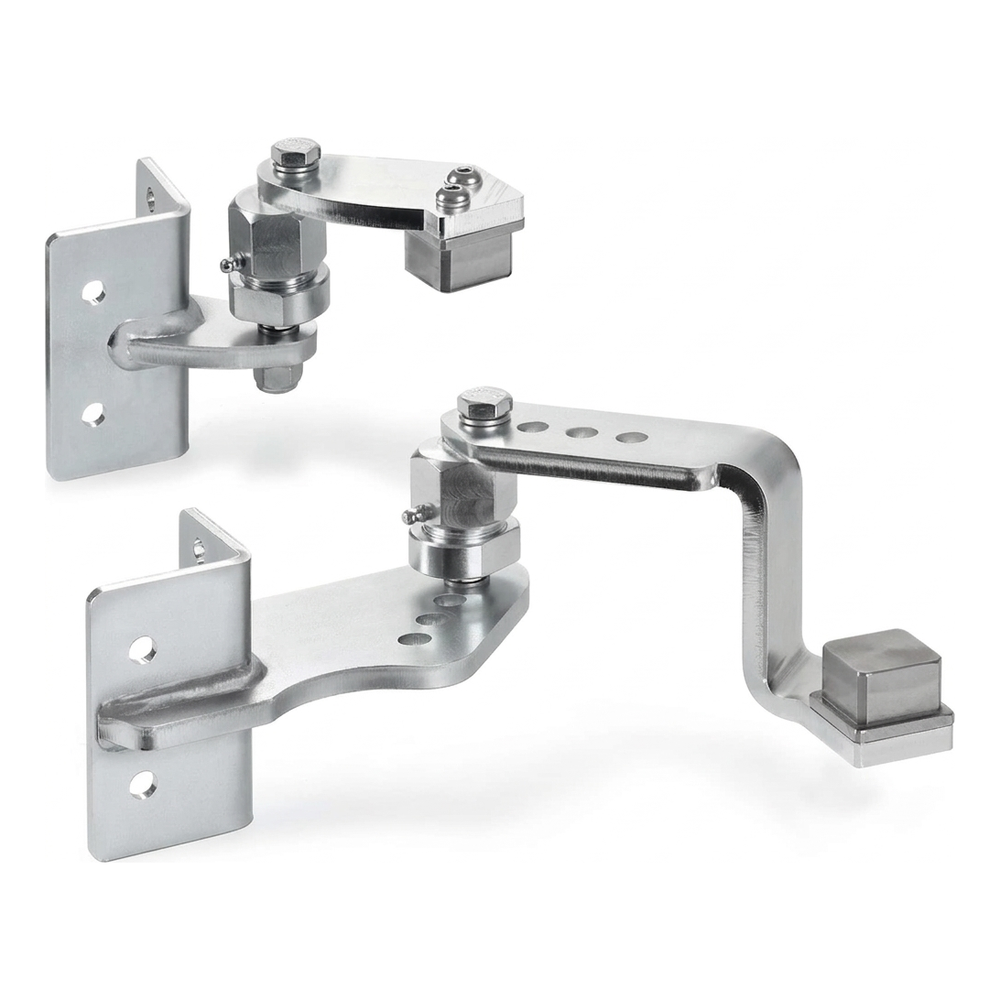

Comunello – jeu de charnières de portail à souder sur poteau 50×50 mm, version gauche
Comunello – jeu de charnières de portail à souder sur poteau 50×50 mm, version gauche

Caractéristiques principales du jeu

  • Longueur maximale du vantail : 3 m
  • Poids maximal du vantail : 120 kg
  • Angle maximal de levée du vantail : 10° (~20%)
  • Inclinaison réglable du vantail — compensation de la différence de niveaux du terrain
  • Version : gauche
  • Matériau : acier galvanisé électrolytique — protection anticorrosion
  • Montage sur poteau : 50×50 mm
  • Destination : poteaux en acier et béton
  • Articulations équipées de graisseurs — lubrification facile sans démontage
  • Supports avec 4 trous de montage — fixation sûre

Solution dédiée aux entreprises d'installation réalisant le montage de portails sur allées inclinées et terrains irréguliers. La vis excentrique élimine la nécessité de corrections multiples de réglage — un seul tour suffit pour un réglage précis de l'angle et du niveau du vantail.

Dimensions et données de montage

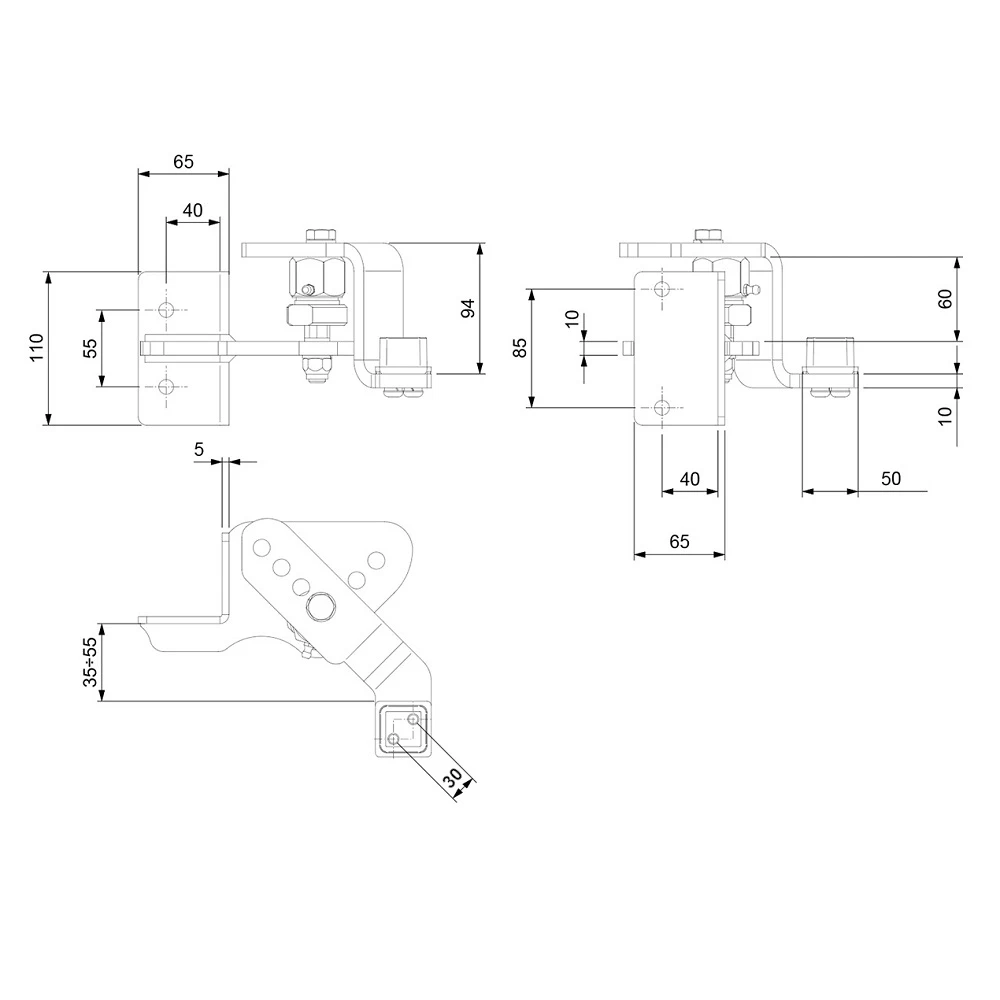

Schéma dimensionnel de la charnière inférieure Comunello – vue de face, de côté et de dessus
Schéma dimensionnel de la charnière inférieure Comunello – vue de face, de côté et de dessus

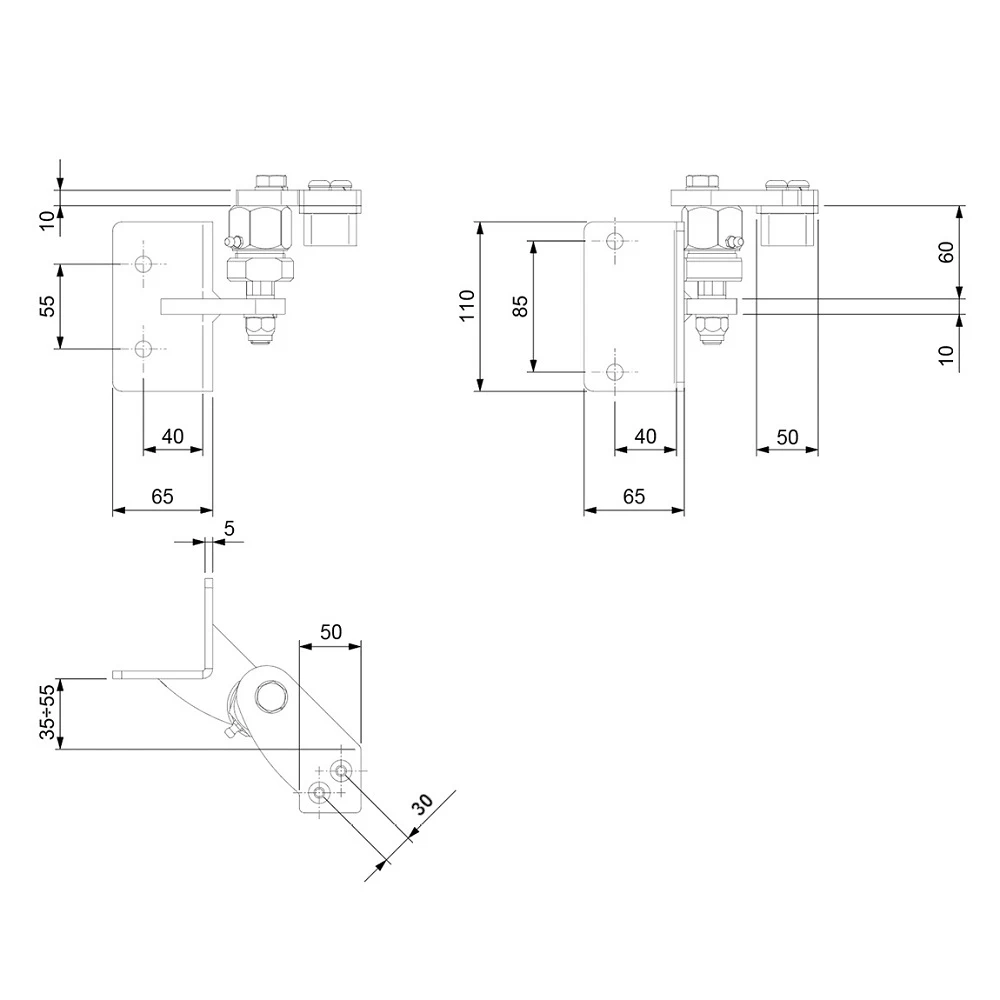

Schéma dimensionnel de la charnière supérieure Comunello – vue de face, de côté et de dessus
Schéma dimensionnel de la charnière supérieure Comunello – vue de face, de côté et de dessus
  • Hauteur de la plaque de montage : 110 mm
  • Largeur de la plaque de montage : 65 mm
  • Entraxe des trous de montage (vertical) : 55 mm (support) / 85 mm (plaque latérale)
  • Distance de l'axe des trous au bord : 40 mm
  • Épaisseur de la plaque de montage : 5 mm
  • Épaisseur du bras de charnière : 10 mm
  • Hauteur du mécanisme de charnière : 94 mm
  • Distance entre les bras : 60 mm
  • Largeur de l'élément de fixation au poteau : 50 mm
  • Axe carré : 30 mm
  • Plage de réglage de distance : 35–55 mm
  • Longueur totale (L) : 220 mm
  • Poids du jeu : 5,8 kg
  • EAN : 8028390517504

Le jeu de charnières Comunello est une solution éprouvée pour les installations professionnelles de portails battants dans des conditions de terrain difficiles. La galvanisation électrolytique assure une protection anticorrosion durable, et les graisseurs garantissent un fonctionnement sans entretien pendant des années.
