Comunello – charnière réglable pour portails battants M20, platine 100×100 mm

Aller aux commentaires sur les produits

Charnière réglable Comunello avec filetage M20 pour portails battants. Platine de montage 100×100×4 mm en acier galvanisé. Entraxe des perçages 65×65 mm, diamètre ø10,5 mm. Saillie 100 mm, largeur de l'œil 38 mm. Poids 0,775 kg.

Voir la description complète
avec TVA sans TVA
Prix 15,68 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M20
  • Mode de fixation À sceller
  • Matériau Acier

Description

Comunello – charnière réglable pour portails battants M20, platine 100×100 mm

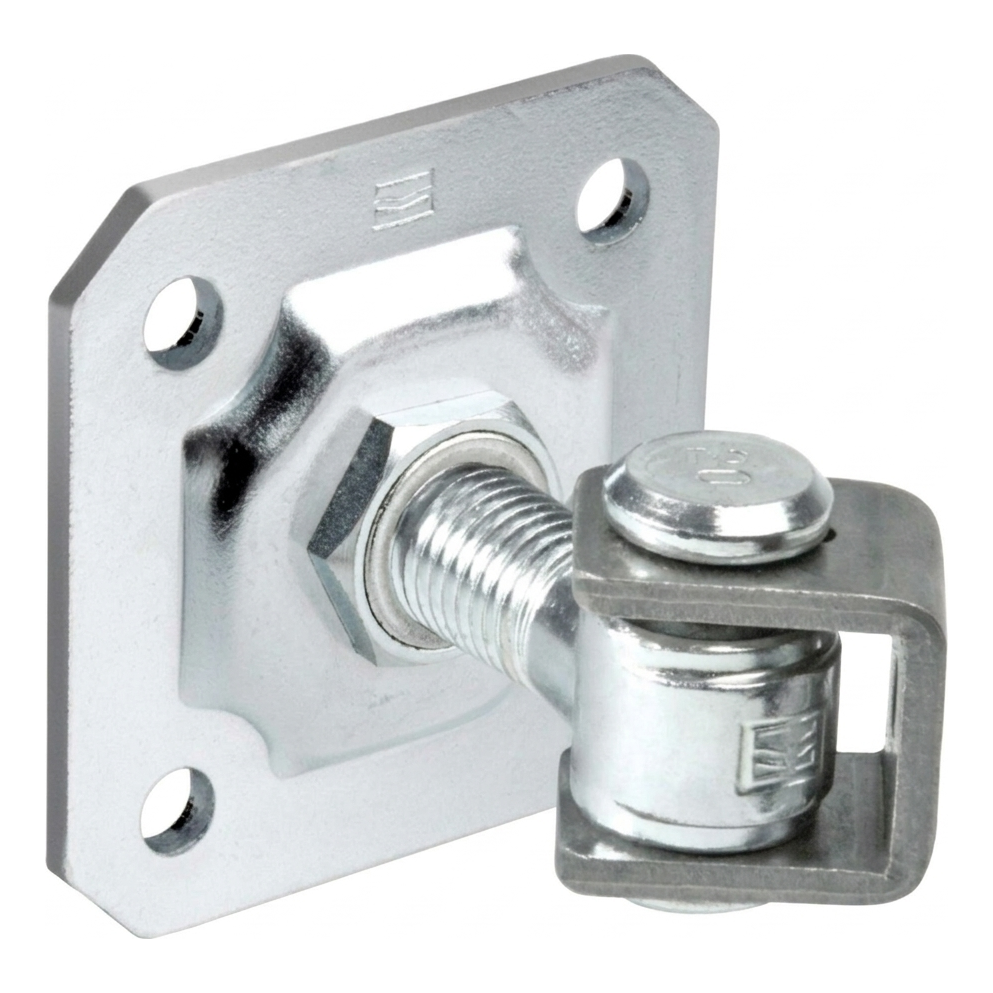

Charnière réglable Comunello M20 avec platine de montage 100×100 mm – vue d
Charnière réglable Comunello M20 avec platine de montage 100×100 mm – vue d'ensemble

La charnière réglable Comunello avec filetage M20 est un élément de quincaillerie robuste destiné au montage de portails battants et portillons. Grâce à l'écrou de réglage sur filetage M20, elle permet un ajustement précis du vantail du portail tant lors du montage qu'en cours d'utilisation — sans nécessité de démonter entièrement la charnière. C'est une facilité importante pour les équipes d'installation qui doivent corriger le réglage des portails après affaissement de la structure ou sous l'influence des variations de température.

La platine de montage de dimensions 100 × 100 mm et d'épaisseur 4 mm avec quatre trous de montage assure une fixation stable et durable au poteau. Le corps de la charnière est galvanisé, ce qui garantit une haute résistance à la corrosion et permet une utilisation en extérieur. L'œil de la charnière est réalisé en acier noir (non galvanisé), ce qui constitue une solution standard dans ce type de quincaillerie de portail.

Dimensions et paramètres de montage

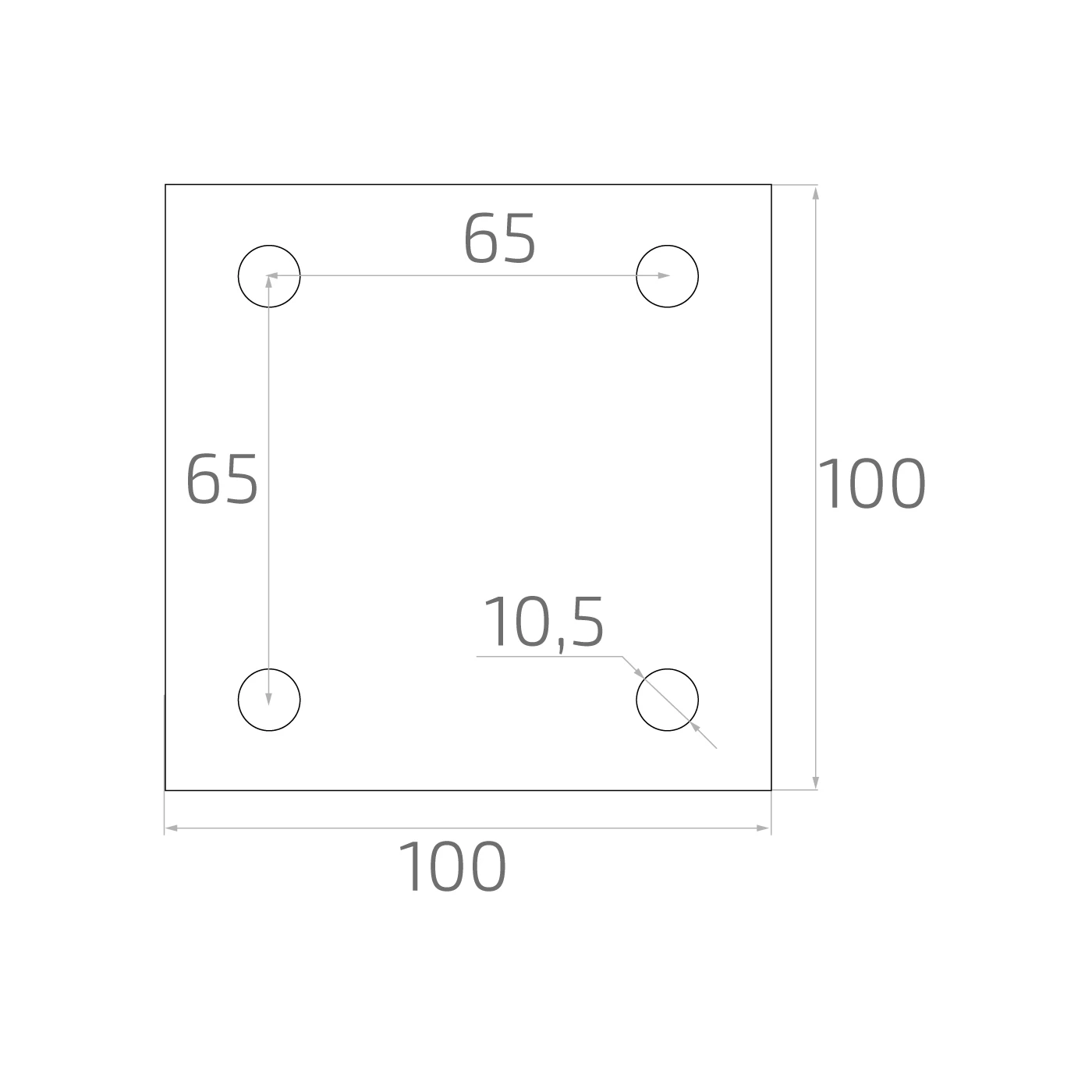

Dessin coté de la platine de montage de la charnière – vue de face
Dessin coté de la platine de montage de la charnière – vue de face
  • Platine de montage : 100 × 100 × 4 mm
  • Entraxe des trous de montage : 65 × 65 mm
  • Diamètre des trous de montage : ø 10,5 mm
  • Filetage de la vis de réglage : M20
  • Largeur de l'œil : 38 mm
  • Saillie de la charnière (profondeur depuis la platine) : 100 mm
  • Saillie jusqu'au bord inférieur de l'œil : 55 mm

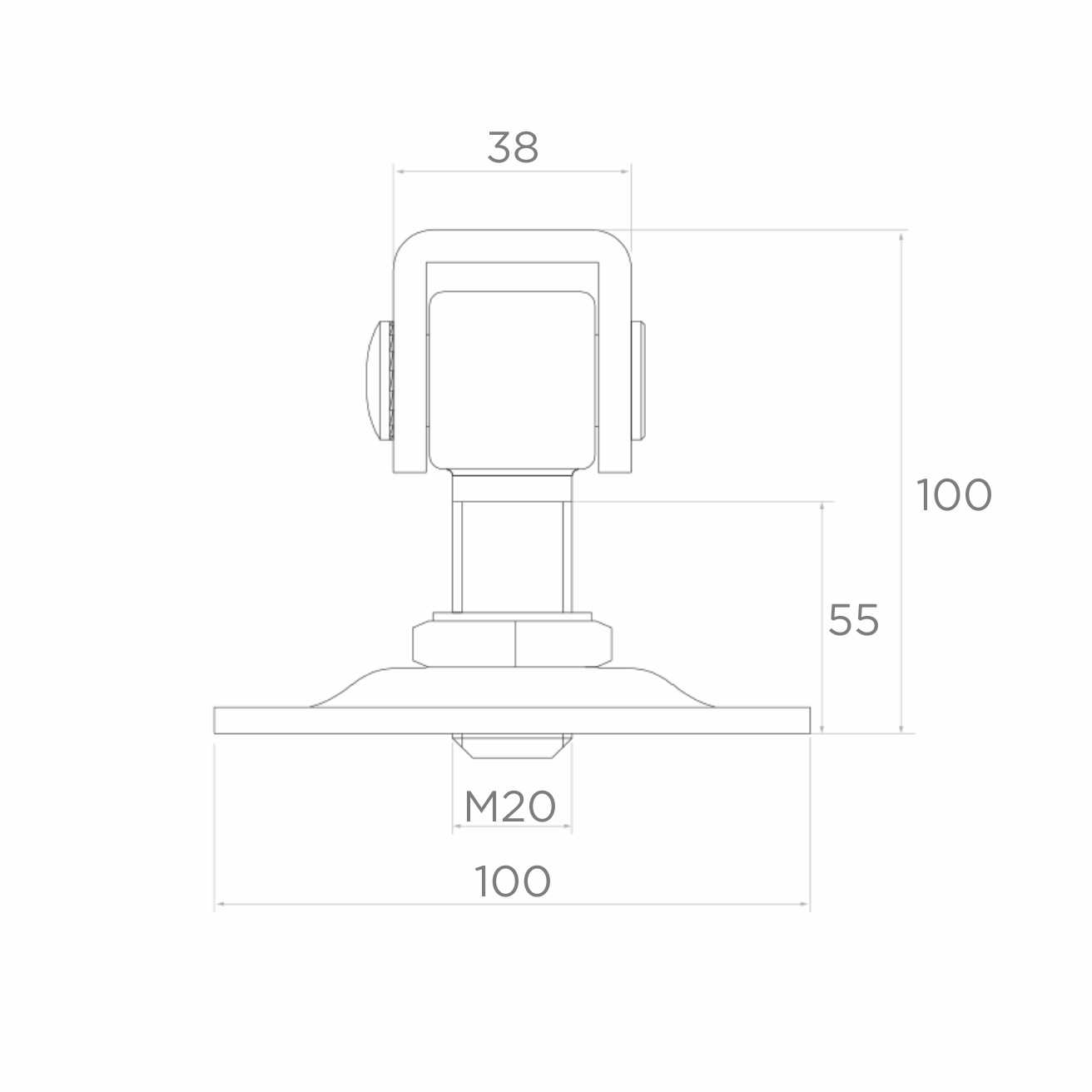

Dessin coté de la charnière réglable – vue de côté avec indication M20
Dessin coté de la charnière réglable – vue de côté avec indication M20

Données produit

  • Fabricant : Comunello
  • Matériau : acier
  • Protection anticorrosion : zinc (œil noir)
  • Poids : 0,775 kg
  • EAN : 8028390709411

Réglage facile en toutes conditions

L'utilisation d'une charnière réglable permet une correction rapide du réglage du vantail du portail à l'aide de l'écrou sur filetage M20. C'est particulièrement utile dans les situations où la structure du portail s'affaisse sous son propre poids ou lorsque les températures extrêmes provoquent des contraintes dans les éléments métalliques. Les chutes de température hivernales peuvent conduire à des déformations — dans ce cas, il suffit de desserrer ou de serrer la charnière pour rétablir le bon fonctionnement du portail. Ainsi, l'équipe d'installation peut réagir rapidement à une réclamation client sans démontage chronophage.
