Comunello RS-100F – kit de charnières de portail à visser pour terrains en pente
produit indisponible
ajouter à la liste de souhaits
0
Description

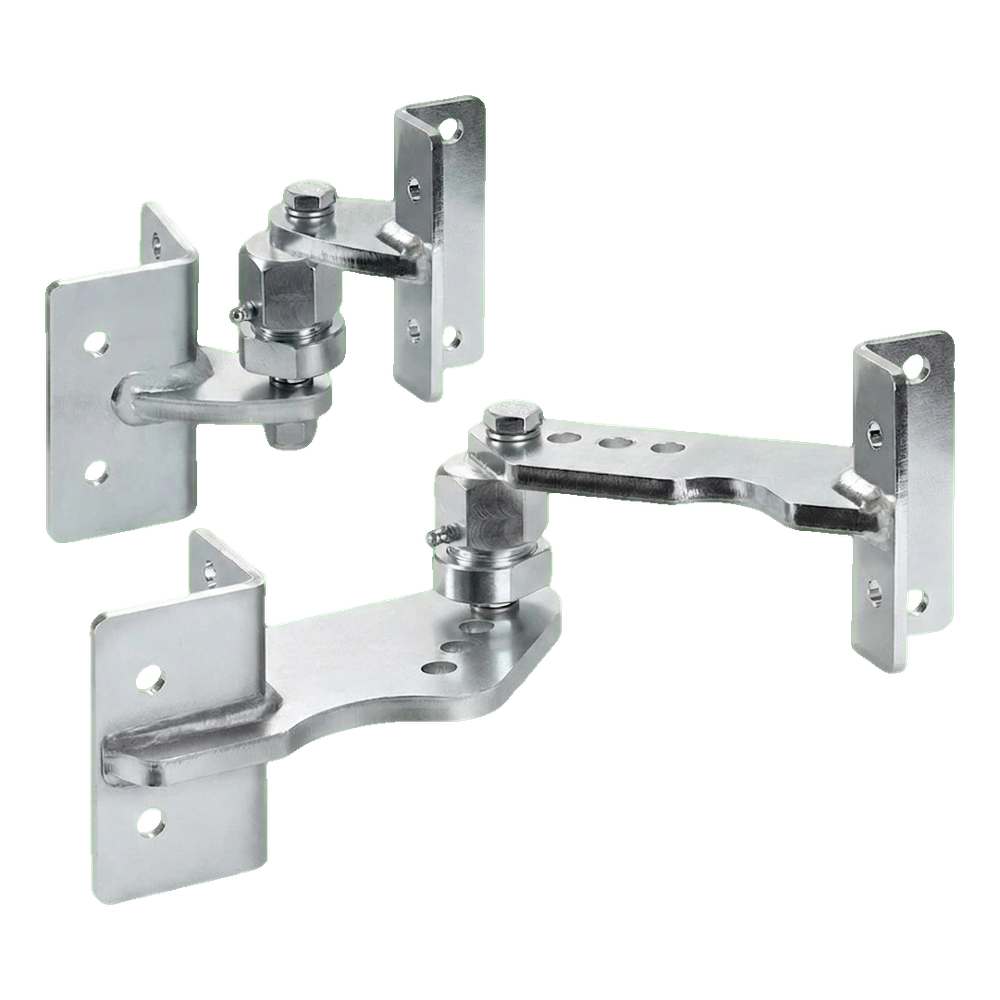

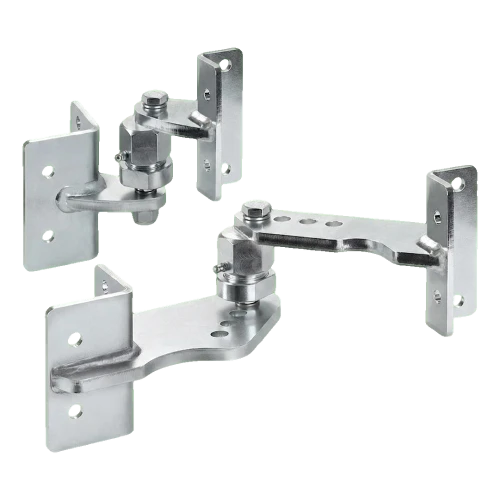

Comunello RS-100F – kit de charnières de portail à visser pour terrains en pente
Comunello RS-100F est un kit complet de charnières à visser, conçu spécialement pour le montage de portails battants sur terrains en pente. Grâce à la vis excentrique reliant le support du vantail à l'articulation, l'installateur obtient la possibilité d'un réglage précis de la position du vantail — le positionner en position horizontale et l'aligner parfaitement avec le poteau, même sur terrain irrégulier.
Le kit est destiné au montage professionnel de portails d'un poids jusqu'à 150 kg et d'une longueur maximale de vantail jusqu'à 3 mètres, avec un angle de montée du terrain jusqu'à 10° (~20%). Grâce aux articulations équipées de graisseurs, l'entretien se fait rapidement et facilement — sans nécessité de démonter les charnières.
Caractéristiques principales et paramètres techniques
- Fabricant : Comunello
- Désignation : RS-100F
- Usage : portails battants sur terrains en pente
- Poids maximal du vantail : 150 kg
- Longueur maximale du vantail : 3 m
- Angle maximal de montée : 10° (~20%)
- Matériau : acier galvanisé électrolytiquement
- Poids du kit : 4,6 kg
- Longueur du kit (L) : 220 mm
- Montage : vissé — sur poteaux en acier ou en béton
- Réglage d'inclinaison du vantail : oui — vis excentrique
- Graisseurs : oui — graissage sans démontage
- Nombre de trous de montage sur chaque support : 4
- EAN : 8028390517467

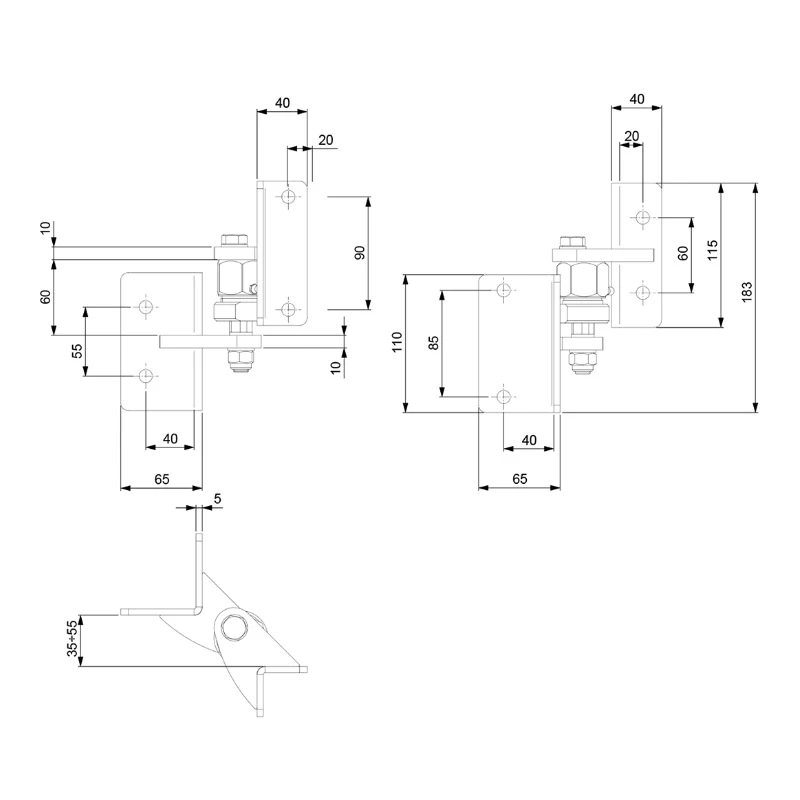

Dimensions — charnière petite (supérieure)
- Hauteur totale : 183 mm
- Largeur de la plaque supérieure (poteau) : 40 mm
- Entraxe des trous plaque supérieure : 90 mm (vue gauche) / 60 mm (vue droite)
- Hauteur de la plaque supérieure : 115 mm
- Largeur de la plaque inférieure (vantail) : 65 mm
- Entraxe des trous plaque inférieure vertical : 85 mm (vue droite) / 55 mm (vue gauche)
- Entraxe des trous plaque inférieure horizontal : 40 mm
- Hauteur de la plaque inférieure : 110 mm
- Distance entre les bras de la charnière : 60 mm
- Épaisseur des bras : 10 mm
- Épaisseur de la tôle de la plaque de montage : 5 mm
- Entraxe réglable des plans de montage : 35–55 mm

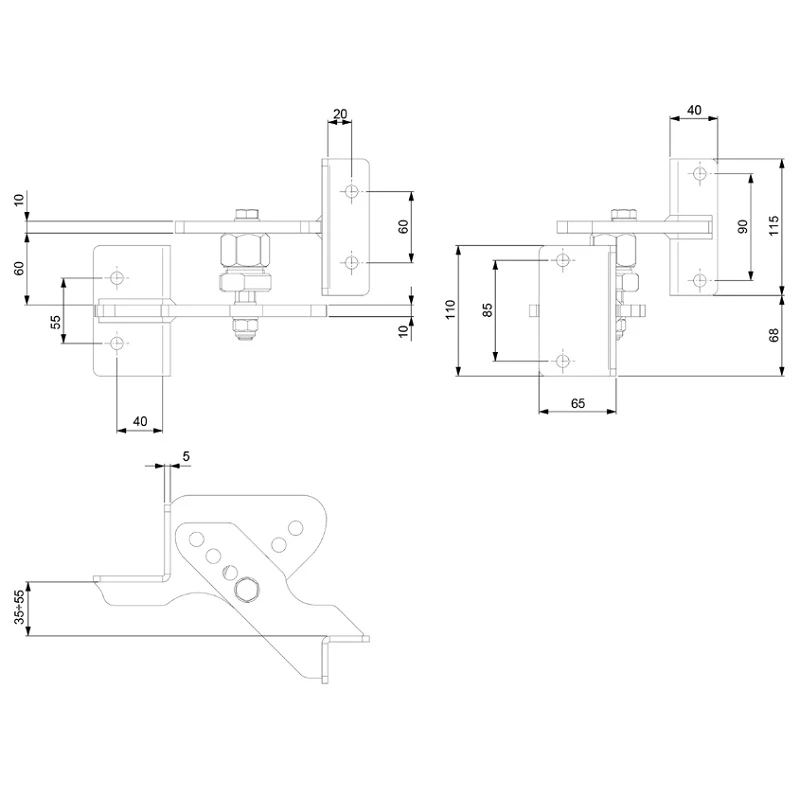

Dimensions — charnière grande (inférieure)
- Largeur de la plaque supérieure (poteau) : 40 mm
- Entraxe des trous plaque supérieure : 90 mm
- Hauteur de la plaque supérieure : 115 mm
- Largeur de la plaque inférieure (vantail) : 65 mm
- Entraxe des trous plaque inférieure vertical : 85 mm
- Entraxe des trous plaque inférieure horizontal : 40 mm
- Hauteur de la plaque inférieure : 110 mm
- Décalage vertical entre les bords inférieurs des plaques : 68 mm
- Distance entre les bras de la charnière : 60 mm
- Épaisseur des bras : 10 mm
- Épaisseur de la tôle de la plaque de montage : 5 mm
- Entraxe réglable des plans de montage : 35–55 mm
Application et avantages pour l'installateur
Le kit de charnières Comunello RS-100F est dédié au montage de portails battants sur terrains en pente — allées d'accès, entrées de propriétés situées sur des pentes, ainsi que partout où le niveau du sol près du poteau diffère du niveau à l'extrémité du vantail. Le mécanisme excentrique permet un réglage précis de l'angle d'inclinaison du vantail directement pendant le montage, ce qui accélère significativement les travaux d'installation et élimine la nécessité d'utiliser des cales d'espacement.
Les charnières conviennent à la fixation sur des poteaux tant en acier qu'en béton, ce qui en fait une solution universelle pour différents types de clôtures. La galvanisation électrolytique assure la résistance à la corrosion, et les graisseurs permettent un entretien régulier sans démontage — ce qui se traduit par une longue durée de vie et un fonctionnement sans défaillance du portail.
Données techniques
| Matériau | Acier |
