Comunello Albatros Piccolo – système de charnières pour portail pliable jusqu'à 4 m / 100 kg
produit indisponible
ajouter à la liste de souhaits
0
Description
Comunello Albatros Piccolo – système de charnières pour portail pliable jusqu'à 4 m / 100 kg
Comunello Albatros Piccolo est un système de charnières complet et innovant conçu spécialement pour les portails pliables (brisés). Grâce au mécanisme entièrement suspendu, le portail s'ouvre sans rail de guidage, ce qui élimine les obstacles au sol et facilite considérablement le montage. Le système garantit un pliage et dépliage fluide des vantaux même dans un espace très restreint — solution idéale pour les propriétés avec une allée étroite ou un manque de place pour l'ouverture complète d'un portail battant.
Composition du kit
Le système Albatros Piccolo se compose de trois éléments parfaitement adaptés, qui forment ensemble un mécanisme fiable pour portail pliable :

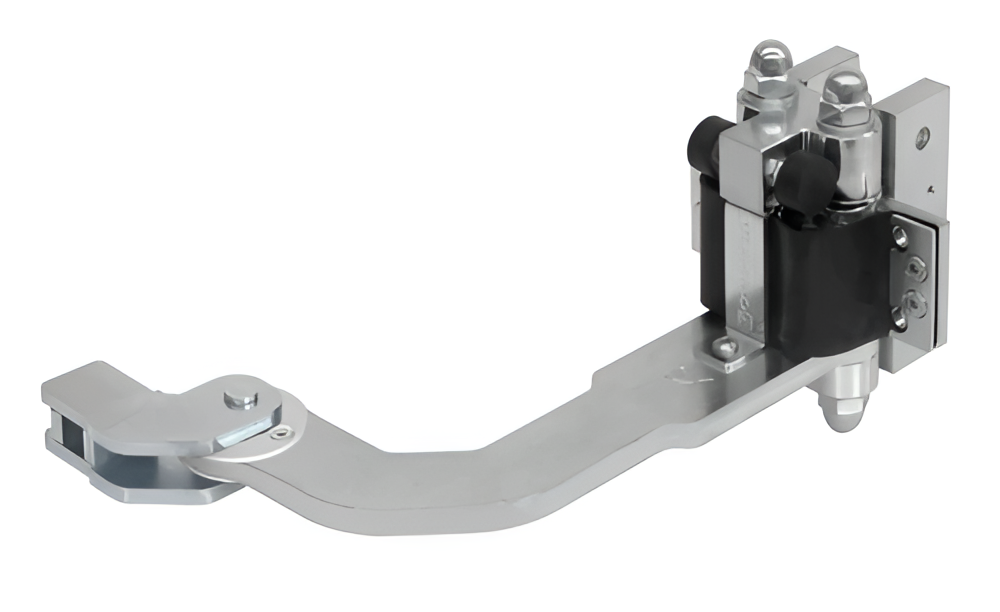

- Charnière inférieure avec réducteur et bras — montée dans la partie inférieure du vantail du portail, responsable de l'entraînement du pliage ; bras de transmission pliable des deux côtés se connectant au bas du premier vantail

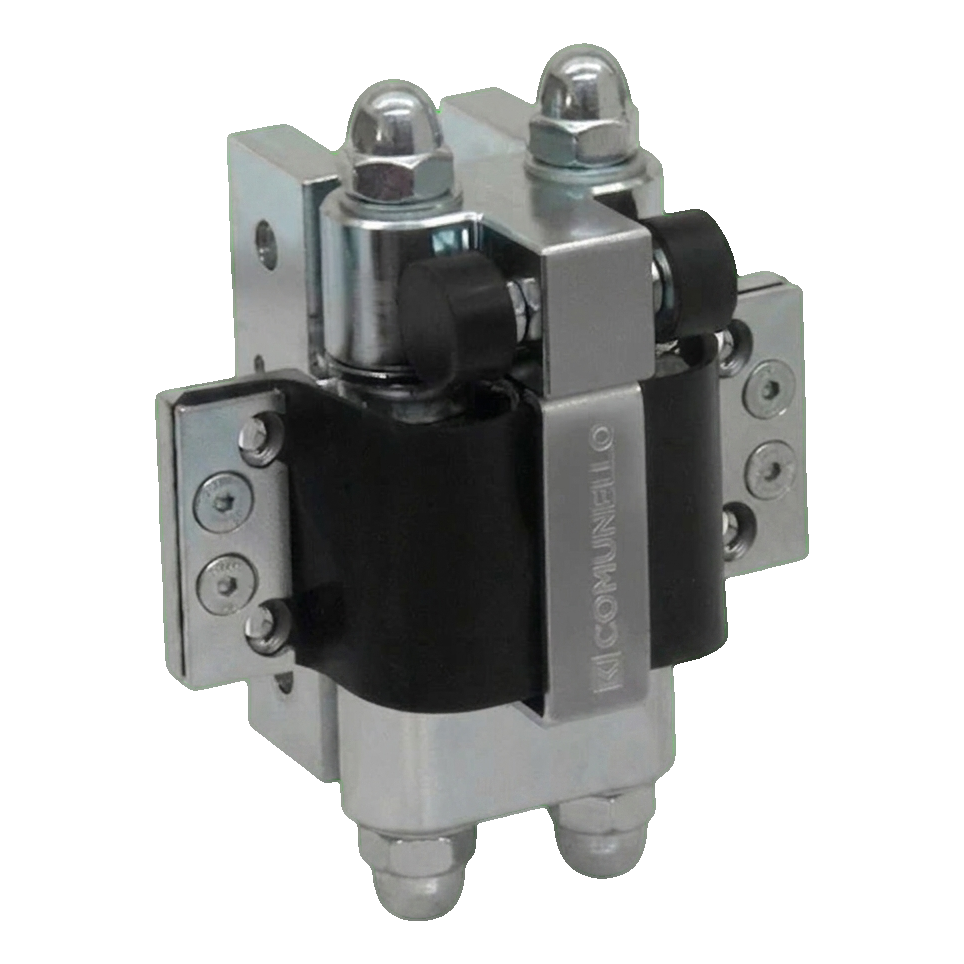

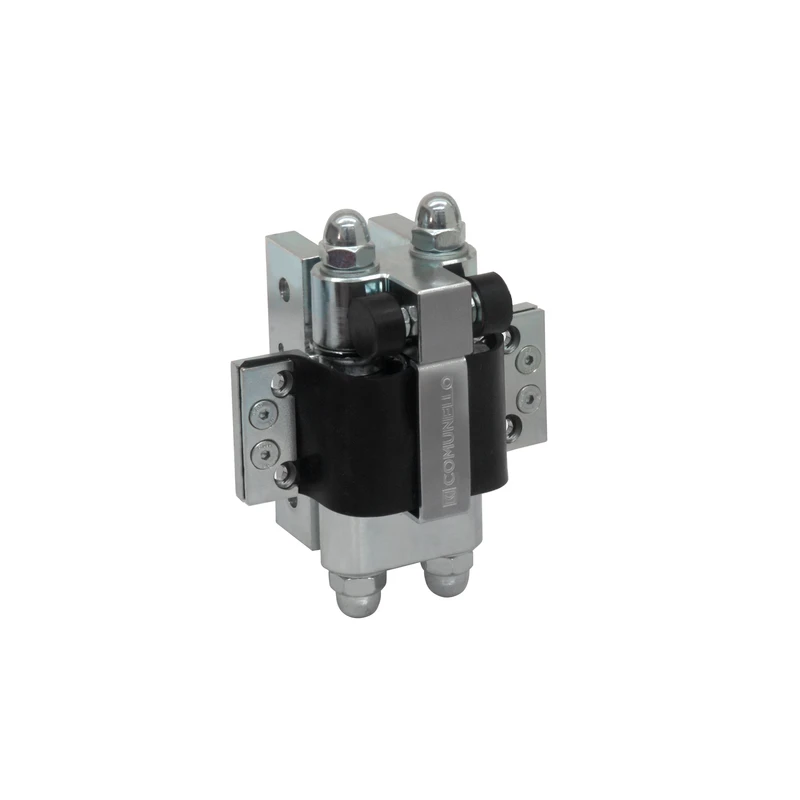

- Charnière supérieure avec réducteur — montée dans la partie supérieure du portail près du poteau, synchronise le mouvement des deux vantaux

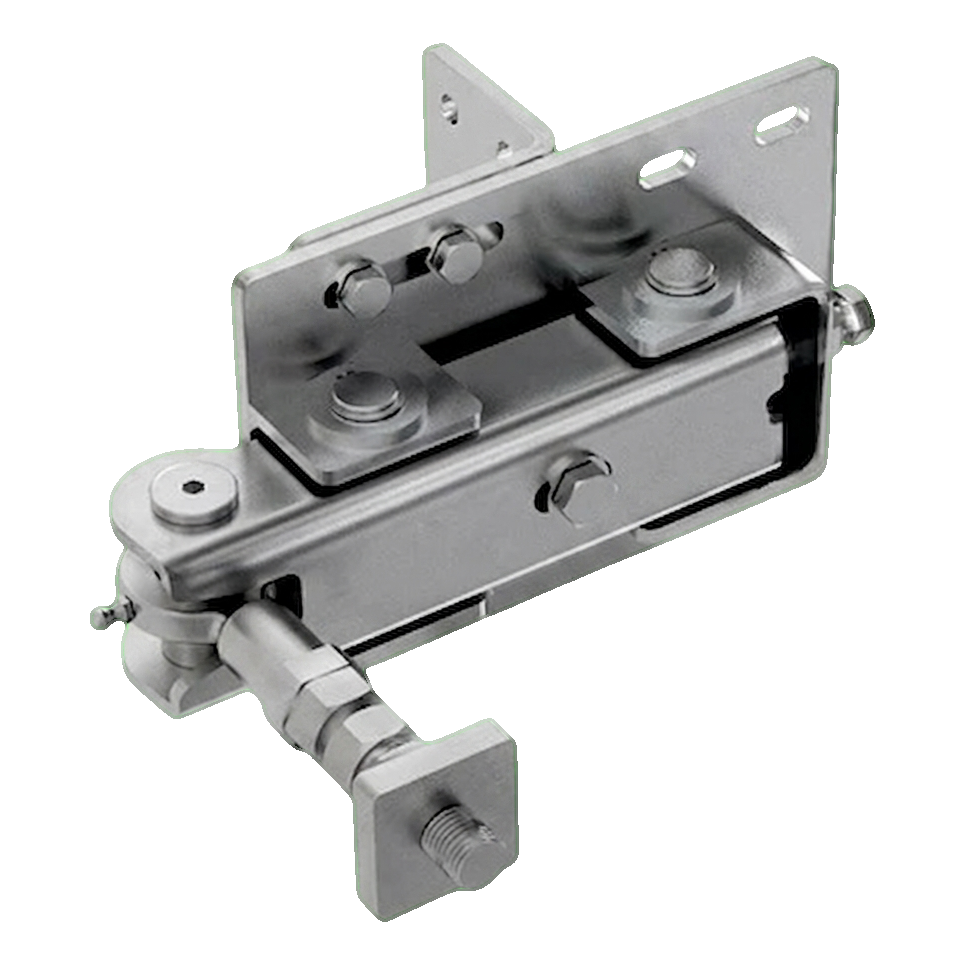

- Support réglable — fixé au poteau, permet un réglage précis de tout le système après montage
Principe de fonctionnement et montage

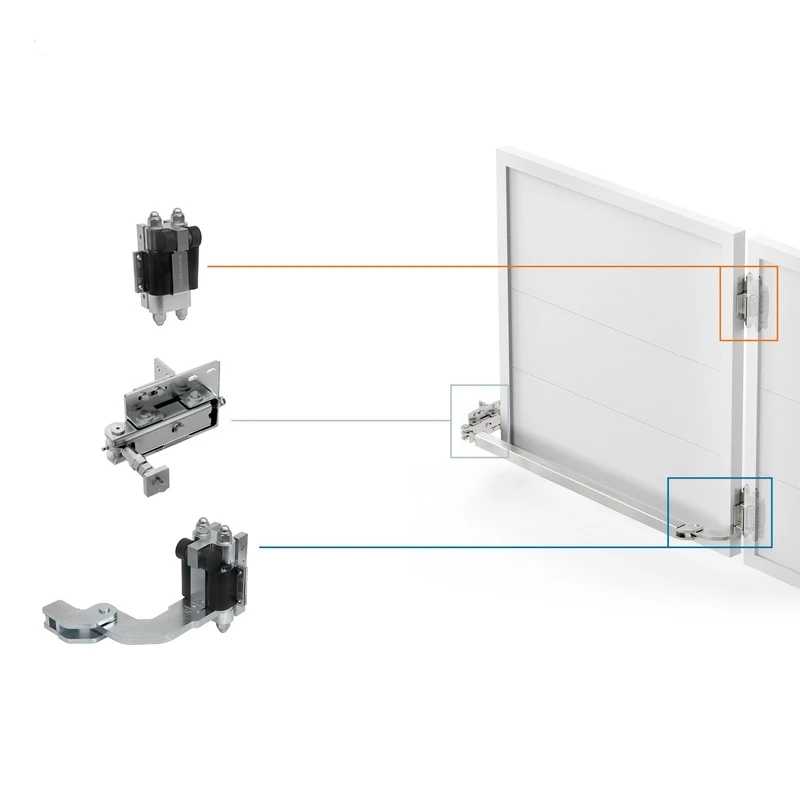

Le système est entièrement sans rail — le portail s'ouvre verticalement sans aucun guide au sol. Le bras d'entraînement pliable des deux côtés se monte au bas du premier vantail et se connecte à la charnière inférieure. Après montage du support réglable sur le poteau, l'installateur peut effectuer une correction précise du réglage du portail. L'image à côté présente la disposition des différents éléments du système sur le portail — charnière supérieure au sommet du poteau, support réglable au milieu et charnière inférieure avec bras en bas.
Ouverture maximale dans un espace minimal

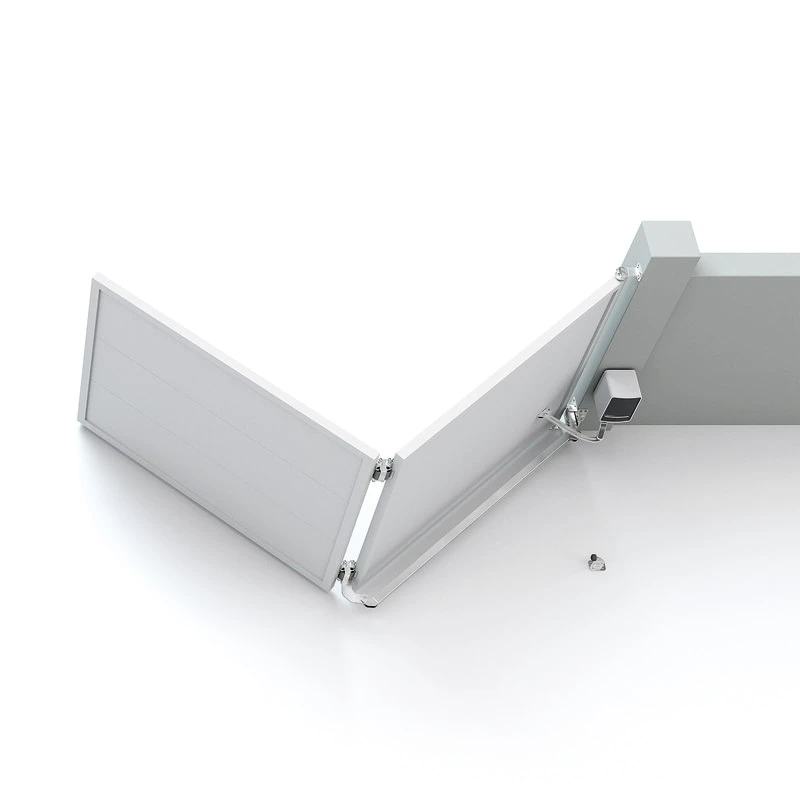

Grâce au mécanisme de pliage, les vantaux du portail se replient l'un vers l'autre, occupant un espace minimal tant lors de l'ouverture que de la fermeture. Un kit gère un portail d'une longueur totale de vantaux jusqu'à 4 mètres et d'un poids jusqu'à 100 kg. Avec l'utilisation de deux kits Albatros Piccolo, il est possible de gérer un portail à deux vantaux d'une longueur totale jusqu'à 8 mètres.
Avantages clés du système
- Sans rail — pas de guides au sol, zéro obstacle
- Système suspendu — les vantaux du portail se plient librement en l'air
- Réglage facile — support réglable permettant un ajustement précis après montage
- Espace minimal — solution idéale pour allées étroites et passages limités
- Matériaux de haute qualité — éléments résistants à l'usure et à l'exploitation de plusieurs années
- Production italienne — Comunello, Made in Italy

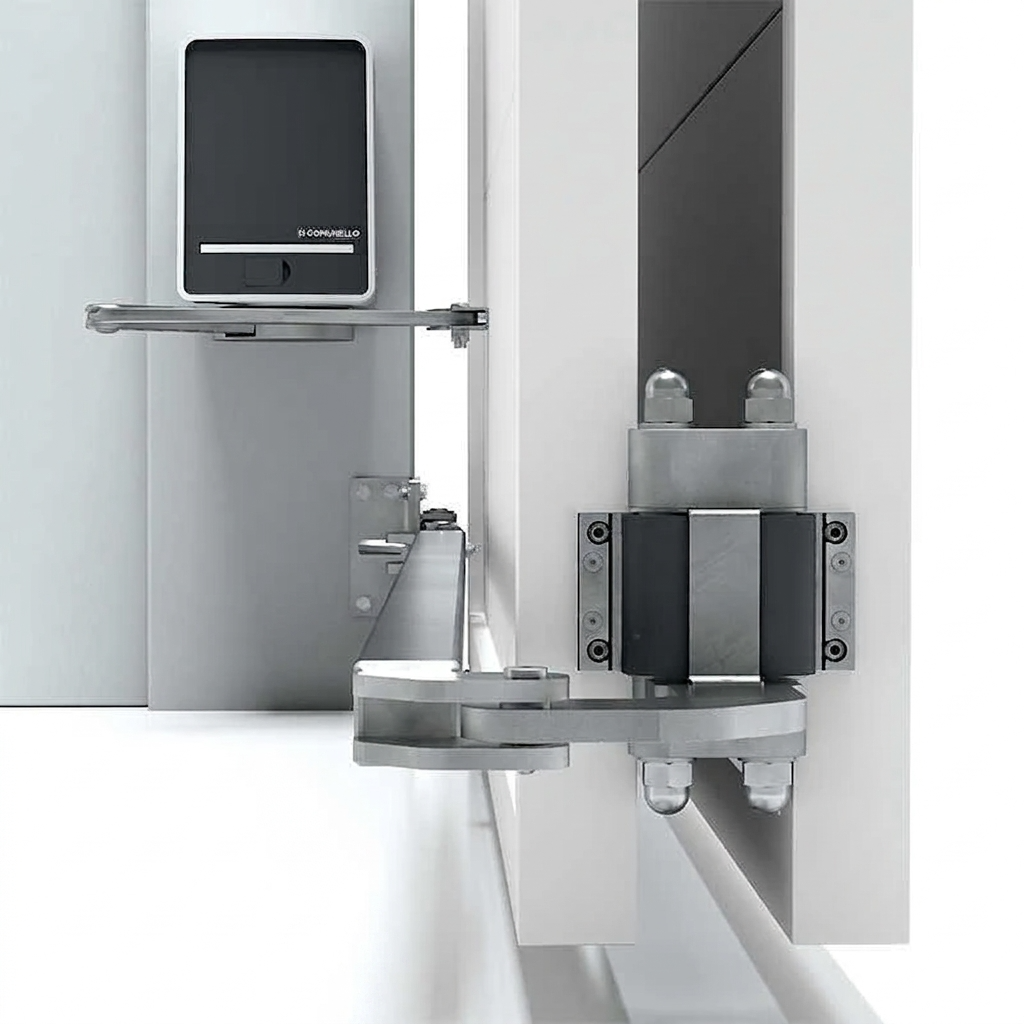

Compatibilité avec les motorisations
Le système Albatros Piccolo est compatible avec les motorisations pour portails battants de la marque Comunello. Pour une installation complète, des accessoires complémentaires sont disponibles : système de gabarits de perçage avec vis et écrous ainsi que profil de liaison reliant le bras de transmission à la charnière de poteau, qui accélèrent considérablement le processus de montage.
Paramètres techniques du kit
- Fabricant : Comunello
- Série : Albatros Piccolo (P)
- Longueur maximale du portail (1 kit) : 4 m
- Longueur maximale du portail (2 kits) : 8 m
- Poids maximum des vantaux : 100 kg
- Poids du kit : 10,5 kg
- Type de système : sans rail, suspendu
- Pays de production : Italie

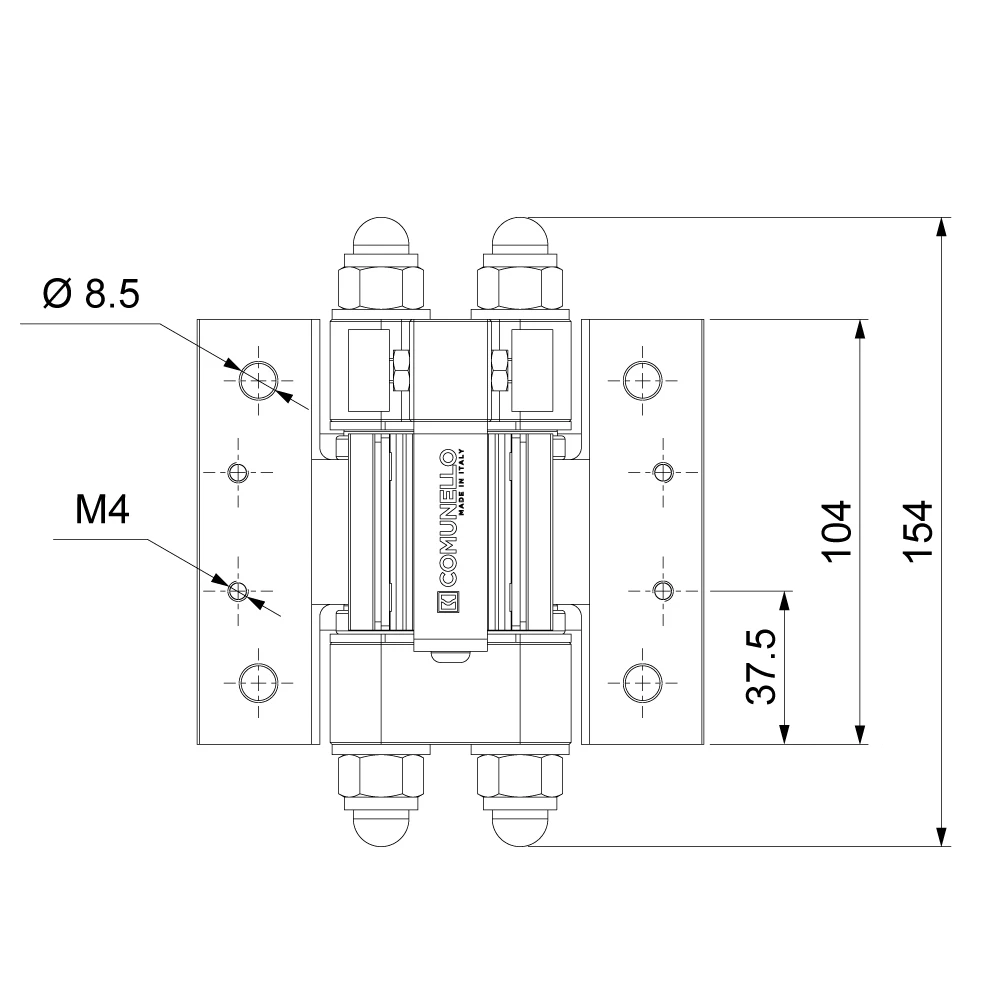

Dimensions de la charnière supérieure (dessin technique)
- Hauteur totale : 154 mm
- Hauteur de la plaque de montage : 104 mm
- Distance de l'axe du trou du bord inférieur : 37,5 mm
- Diamètre des trous de montage : Ø 8,5 mm
- Filetage des vis : M4

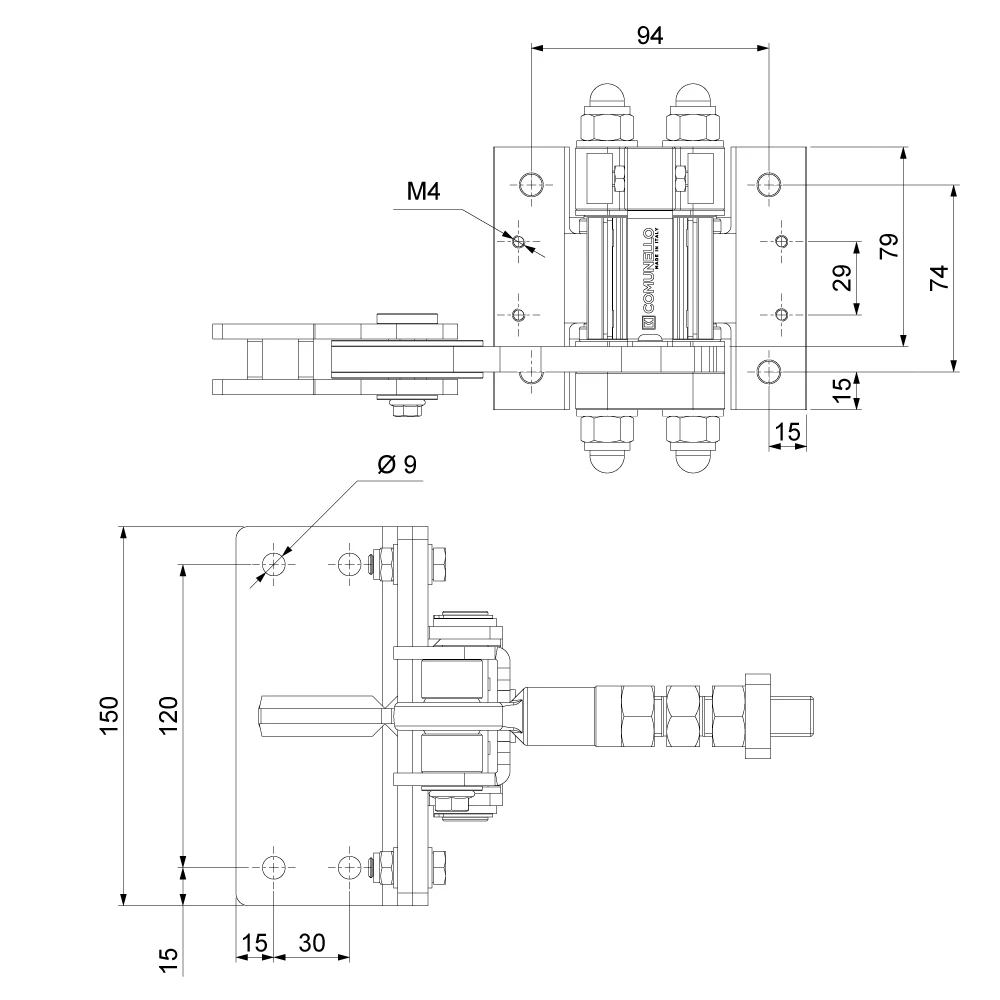

Dimensions du support réglable
- Largeur de la plaque de montage (petite) : 94 mm
- Hauteur de la plaque de montage (petite) : 79 mm
- Entraxe des trous de montage verticalement : 74 mm
- Diamètre des trous : Ø 9 mm
- Filetage : M4
- Largeur de la plaque de montage (grande) : 150 mm
- Entraxe des trous de montage sur la grande plaque : 120 mm

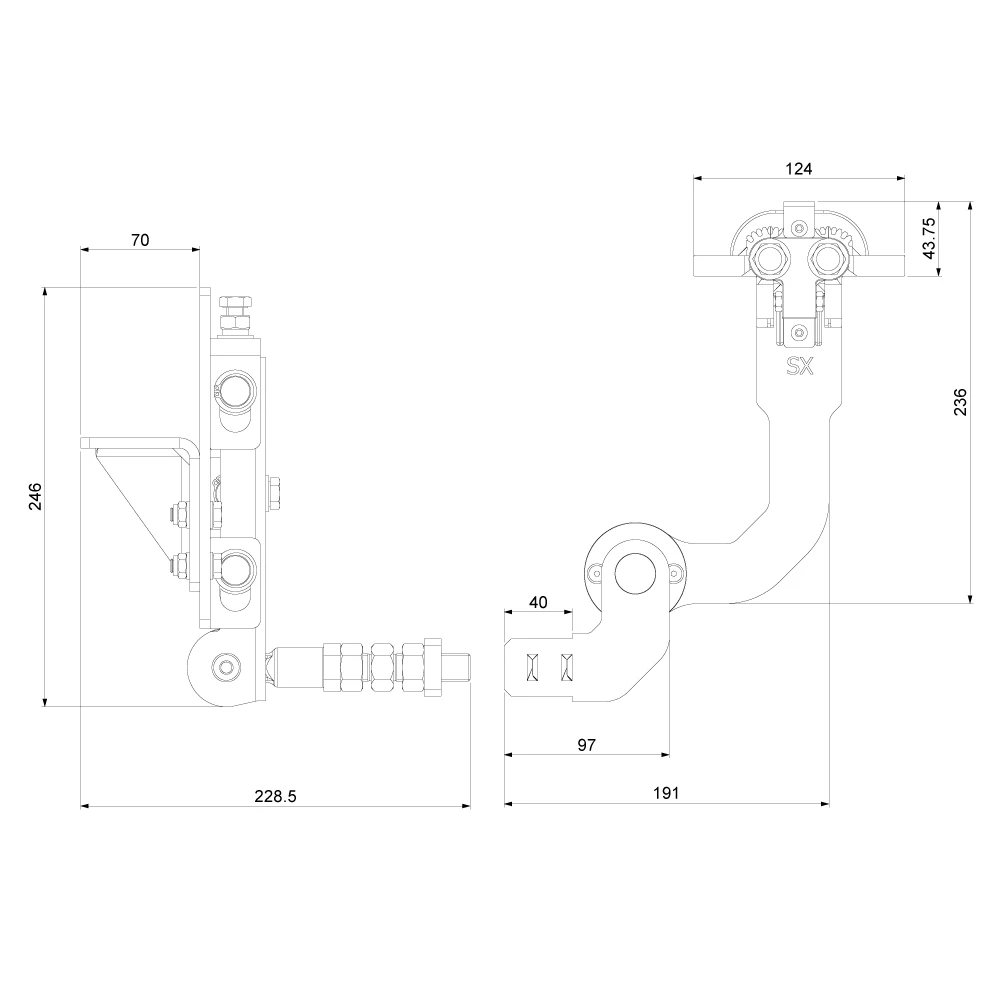

Dimensions de la charnière inférieure avec bras
- Hauteur totale du support : 246 mm
- Profondeur du support : 70 mm
- Longueur avec axe : 228,5 mm
- Largeur de la plaque de montage : 124 mm
- Portée du bras à l'axe de rotation : 236 mm
- Largeur totale de l'assemblage : 191 mm
- Largeur du bras : 97 mm
- Largeur de l'extrémité du bras : 40 mm
- Distance de l'axe de la charnière de la base : 43,75 mm
- Version : SX (gauche)
Galerie des composants du kit
Données techniques
| Matériau | Acier |
