Coffret de raccordement Noark avec parafoudre DC+AC 10A triphasé SH-718
Donnez votre avis sur le produit
Boîtier de raccordement DC+AC IP65 avec parafoudre type 1+2 pour installations photovoltaïques. Équipé d'un disjoncteur triphasé 10A et de parafoudres 50kA AC et DC. Boîtier hermétique avec porte transparente et option de verrouillage.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: GPV-409-01
Description

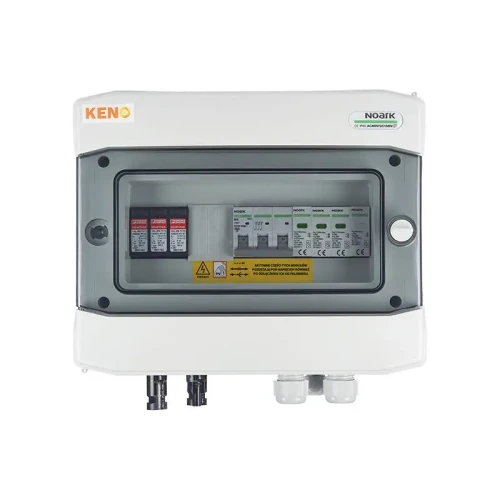

Noark Coffret de Raccordement avec Parafoudre DC+AC 10A Triphasé SH-718
Coffret de raccordement DC+AC étanche avec parafoudre 1000V type 1+2 / paraf. AC type 1+2, 10A, 3-phases, SH-78 DCAC
- Les coffrets de raccordement constituent une solution fiable qui trouve son application aussi bien dans les petites et moyennes installations domestiques qu'industrielles. Grâce à leur large gamme d'applications, notamment avec un indice de protection IP65, les coffrets peuvent être installés non seulement dans des locaux fermés, mais également en extérieur.
- Boîtier standard éprouvé : Garantissant robustesse et durabilité, permettant aux coffrets de répondre à diverses exigences d'installation.
- Option de montage d'une serrure à clé : Offre un niveau de sécurité supplémentaire et limite l'accès aux équipements électriques uniquement aux personnes autorisées.
- Porte transparente : Permet un accès facile à l'intérieur du coffret ainsi qu'une vérification visuelle rapide de l'état des équipements sans nécessiter leur ouverture.
Parafoudre AC installé
| Paramètre | Valeur |
|---|---|
| Fabricant/modèle | Noark/Ex9UE1+2 12.5 4P 275 |
| Courant de décharge nominal In (8/20 µs) par phase | 25kA |
| Courant de décharge maximal Imax (8/20 µs) | 50kA |
Parafoudre DC installé
| Paramètre | Valeur |
|---|---|
| Fabricant/modèle | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Protection contre les surtensions | Type 1+2 |
| Circuit Y résistant aux erreurs de connexion pour applications selon | VDE 0100-712 (IEC 60364-7-712) |
| Équipotentialité dans la protection contre les surtensions conforme à | VDE 0100-443 (IEC 60364-4-44) |
| Capacité d'écoulement de courant (8/20) par pôle | jusqu'à 50kA |
| Faible niveau de protection en tension DC (Uoc max = 1000V DC) | <= 2,6kV |
| Cartouches | Remplaçables, avec dispositif de déconnexion thermodynamique et signalisation optique de défaut |
| Parafoudre | Parafoudre à varistance à oxyde de zinc fermé, sans émission de gaz |
Disjoncteur magnéto-thermique
| Paramètre | Valeur |
|---|---|
| Fabricant/modèle | Noark/Ex9BN 3P B10 |
| Courant nominal | 10A ; 3 phases |
| Nombre de pôles | 3 |
| Caractéristique | B |
| Conforme à | IEC/EN 60898-1 |
| Pouvoir de coupure assigné ICN | 6kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Téléchargements
Data sheet.pdf
5.49 MB
Fiche technique
Declaration of comformity.pdf
197.06 kB
Déclaration de conformité
User manual.pdf
275.90 kB
Manuel d'utilisation
Warranty.pdf
138.80 kB
Garantie
