Cheville d'ancrage annulaire à expansion Dromet PSRe M16x170/48 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description

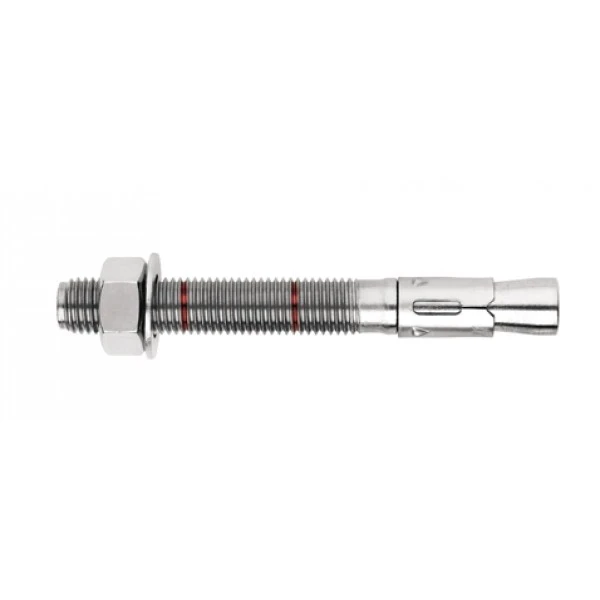

Ancre à anneau expansible Dromet PSRe M16x170/48 zinguée
L'ancre à anneau expansible PSRe M16x170/48 de la marque Dromet est un connecteur mécanique en acier destiné à la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres éléments d'équipement dans des supports en béton. Grâce à sa construction en anneau avec écrou et rondelle, elle assure une transmission fiable des charges dans le béton non fissuré à partir de la classe min. B20 (C16/20), dans la pierre naturelle à structure compacte ainsi que dans la brique pleine.
L'ancre dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'agrément national AT-15-7574/2008, ce qui confirme sa conformité aux exigences de sécurité et permet son utilisation dans des assemblages structurels critiques. La protection anticorrosion sous forme de zinc électrolytique protège le connecteur contre la corrosion dans des conditions intérieures et modérément humides.
Dimensions et paramètres techniques
- Désignation : PSRe 16x170/48
- Filetage : M16
- Diamètre de perçage (Ø) : 16 mm
- Longueur totale (L) : 170 mm
- Épaisseur de l'élément à fixer (E) : 48 mm
- Profondeur d'ancrage (F) : 110 mm
- Profondeur du trou (D) : 168 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : en anneau avec écrou et rondelle
- Poids : 0,28 kg
- EAN : 5907518663800
- Unité de vente : pièce

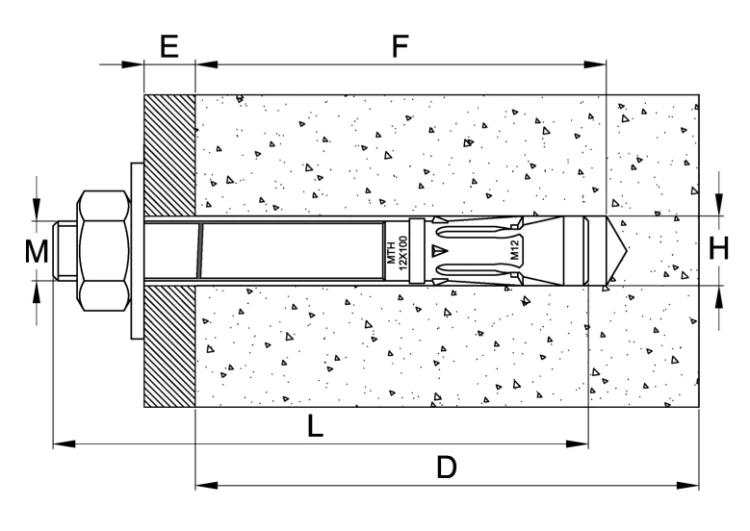

Le schéma de montage présente une coupe de l'ancre installée dans un support en béton. Les repères du schéma correspondent aux dimensions de montage clés : M – diamètre du filetage, L – longueur totale de l'ancre, F – profondeur d'ancrage dans le support, E – épaisseur de l'élément à fixer (partie saillante), D – profondeur du trou percé, H – diamètre du trou de montage.
Recommandations de montage
- Percez le trou de montage perpendiculairement à la surface du support et nettoyez-le soigneusement de la poussière
- Insérez le connecteur dans le trou à l'aide de légers coups de marteau
- Effectuez le montage à l'aide d'une clé dynamométrique — cela garantit un couple de serrage correct
- Après expansion de l'ancre, la rondelle sous l'écrou doit être fermement pressée contre l'élément fixé
- Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
Utilisation dans les installations photovoltaïques : L'ancre à anneau PSRe M16 s'avère excellente pour la fixation de structures porteuses de panneaux PV sur des fondations en béton, semelles et longrines. Le filetage M16 assure une capacité de charge élevée du connecteur, nécessaire face aux charges de vent agissant sur les installations au sol et sur les toits plats.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 170 |
