Charnière réglable de portail PSG M14 avec écusson 115×40 mm et platine 75×55 mm

Aller aux commentaires sur les produits

Charnière réglable de portail PSG M14 avec construction en acier galvanisé. Écusson 115×40 mm, platine 75×55×3 mm, tige filetée 110 mm. Charge maximale 80 kg. 4 trous de montage Ø10,5 mm. Poids 0,42 kg. Pour portails à battants.

Voir la description complète
avec TVA sans TVA
Prix 5,90 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M14
  • Mode de fixation Avec platine
  • Matériau Acier

Description

Charnière réglable de portail PSG M14 avec écusson 115×40 mm et platine 75×55 mm

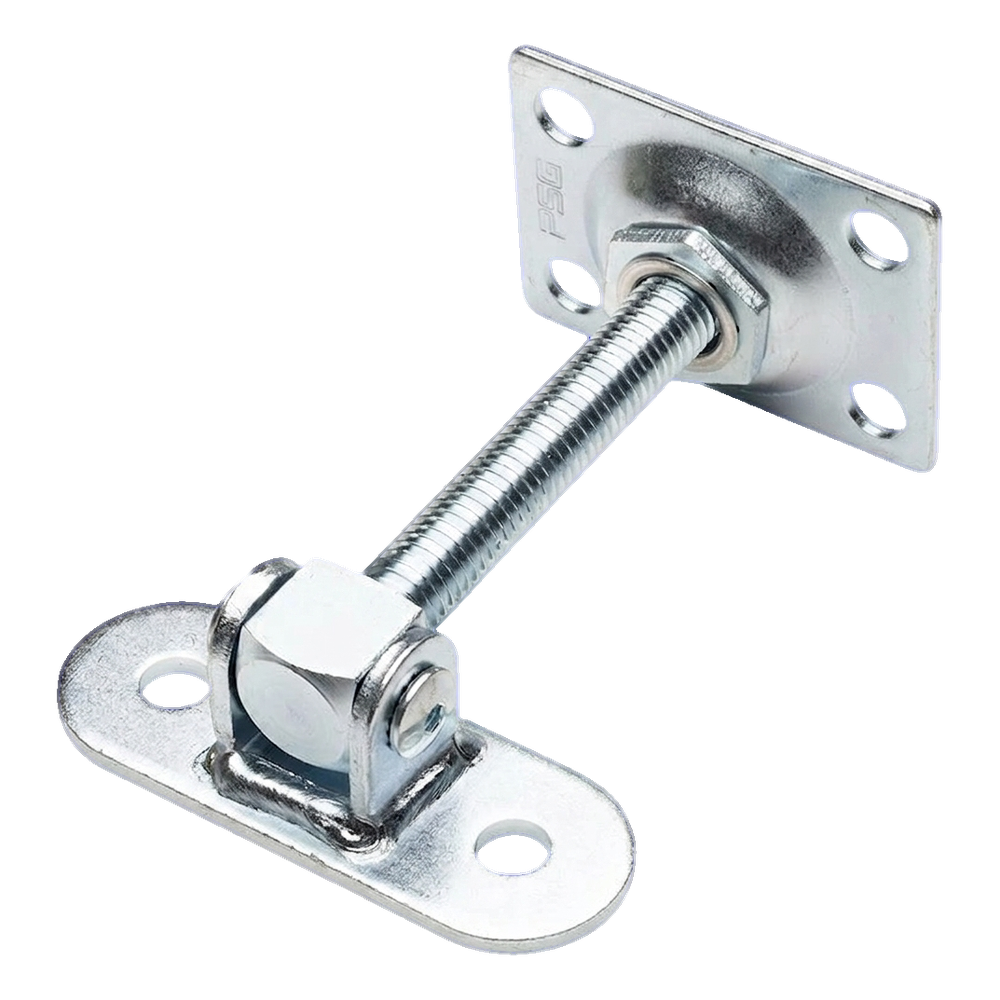

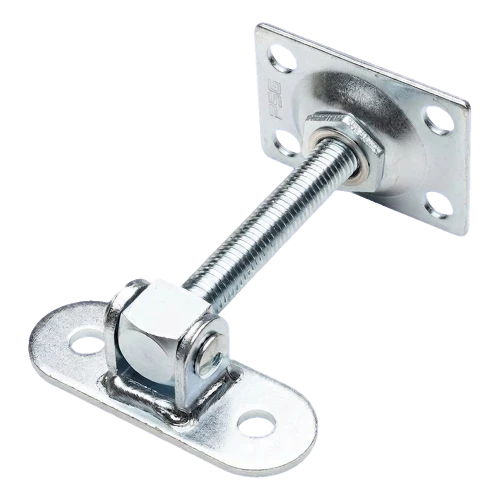

Charnière réglable de portail PSG M14 avec écusson et platine – vue générale
Charnière réglable de portail PSG M14 avec écusson et platine – vue générale

Charnière réglable de portail PSG avec vis M14 destinée au montage de portails à battants. Grâce à l'écrou de réglage, elle permet un ajustement rapide du battant sans nécessité de démontage – tant directement après l'installation qu'en cours d'utilisation. Ceci est particulièrement important lors des changements saisonniers de température, quand le métal se contracte ou se dilate, provoquant l'affaissement ou le coincement de la structure.

La construction en acier avec revêtement galvanique assure une haute résistance à la corrosion et une durabilité dans les conditions extérieures. La charge maximale du battant de portail est de 80 kg, ce qui rend cette charnière adaptée aux portails à battants typiques utilisés dans les clôtures résidentielles et industrielles.

Paramètres techniques

  • Filetage : M14
  • Longueur de la vis (partie utile) : 110 mm
  • Longueur totale : 180 mm
  • Dimensions de l'écusson (plaque de fixation au poteau) : 115 × 40 mm
  • Dimensions de la platine (plaque de montage) : 75 × 55 × 3 mm
  • Entraxe des trous de montage de la platine : 75 × 55 mm
  • Diamètre des trous de montage : Ø10,5 mm (4 pcs)
  • Hauteur du support en U (axe) : 95 mm
  • Largeur du support en U : 35 mm
  • Épaisseur du matériau du support en U : 4 mm
  • Épaisseur de l'écrou de réglage : 16 mm
  • Chanfrein à l'extrémité de la tige : 1,5 × 45°
  • Poids maximum du battant de portail : 80 kg
  • Matériau : acier avec revêtement galvanique
  • Poids : 0,42 kg
  • EAN : 5903313203005

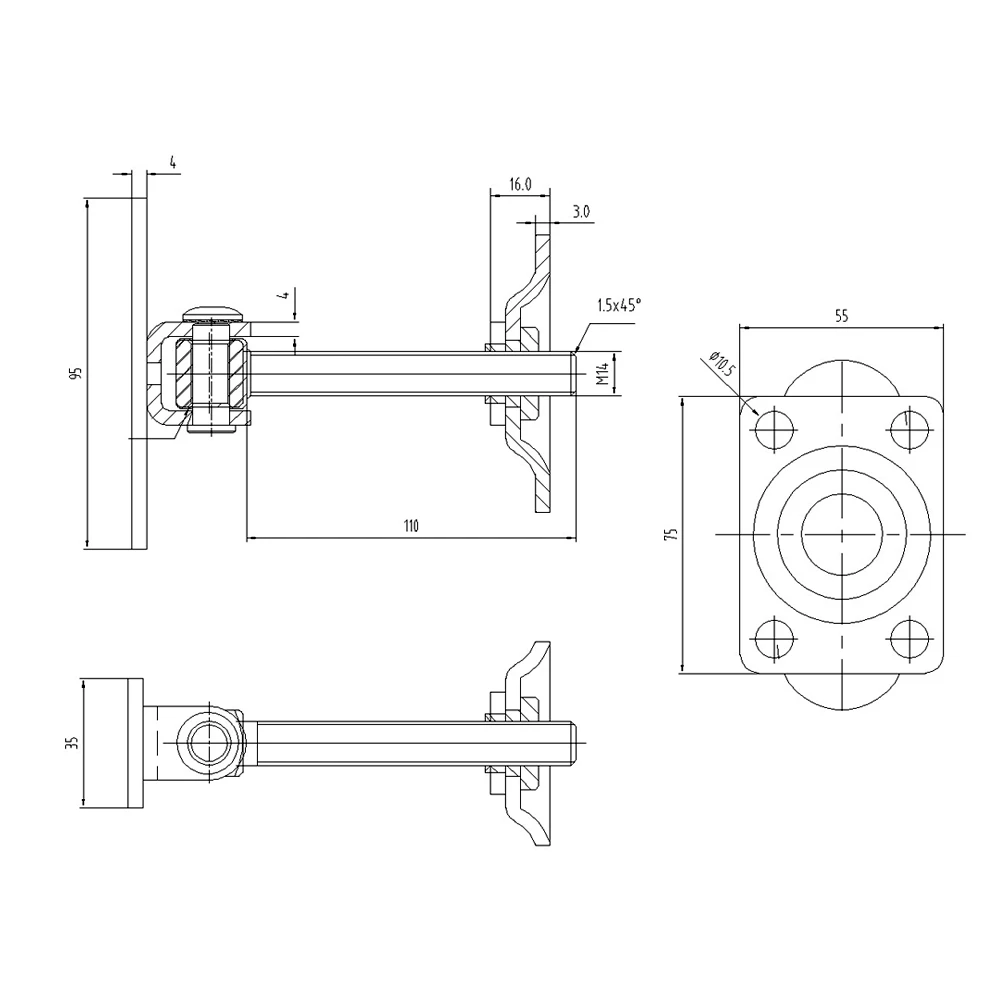

Dessin coté de la charnière réglable PSG M14 – vue de côté, de dessus et vue de la platine
Dessin coté de la charnière réglable PSG M14 – vue de côté, de dessus et vue de la platine

Construction et principe de fonctionnement

La charnière se compose de trois éléments principaux : le support en U (fixé à l'écusson sur le battant du portail), la tige filetée M14 avec écrou de réglage et la platine (plaque de montage fixée au poteau). Le support en U permet la rotation de l'axe, et l'écrou sur la tige permet un réglage précis de la hauteur du battant. Quatre trous de montage de diamètre Ø10,5 mm dans la platine assurent une fixation sûre et stable au poteau de clôture.

Le réglage est possible à tout moment – il suffit de desserrer ou de serrer l'écrou pour corriger la position du battant. Ainsi, l'installateur peut niveler précisément le portail même après une longue période d'utilisation, ce qui élimine la nécessité d'interventions de maintenance coûteuses.

Fabricant : PSG
