Charnière réglable de portail M20 en acier avec base 120×75 mm

Aller aux commentaires sur les produits

Charnière réglable de portail M20 en acier avec base 120×75 mm. Filetage M20, axe Ø15 mm, réglage hauteur 60-85 mm. Épaisseur de base 4 mm, support 6 mm. Entraxe des trous 83×48 mm. Poids 0,68 kg. Pour portails battants et portillons.

Voir la description complète
avec TVA sans TVA
Prix 6,45 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M20
  • Mode de fixation À sceller
  • Matériau Acier

Description

Charnière réglable de portail M20 en acier avec base 120×75 mm

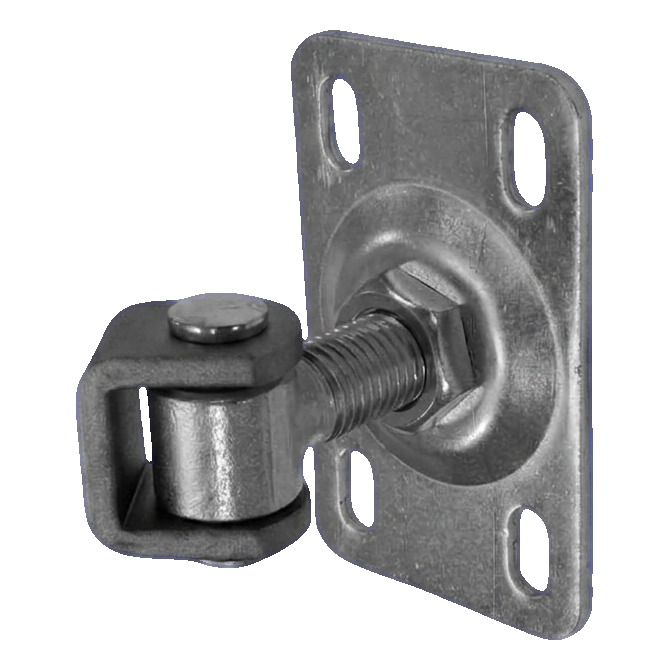

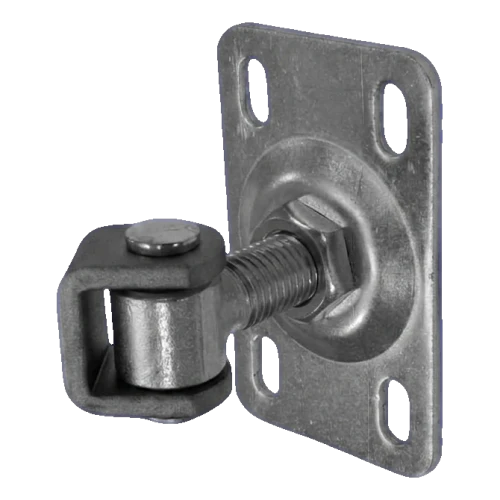

Charnière réglable de portail M20 avec base de montage et trous oblongs
Charnière réglable de portail M20 avec base de montage et trous oblongs

Charnière réglable en acier M20 destinée au montage de portails battants et portillons. Construction robuste avec base de montage 120×75 mm avec quatre trous oblongs assurant une suspension sûre et durable du vantail de portail. Grâce au réglage de hauteur dans la plage 60–85 mm vous pouvez ajuster avec précision la position du portail après la fin du montage — sans nécessité de démonter toute la charnière.

La charnière est dédiée à un usage extérieur. Les trous oblongs dans la base permettent la correction de position dans le plan de montage, ce qui facilite grandement l'ajustement du vantail et la compensation des petites imprécisions de construction du poteau.

Dimensions et paramètres techniques

  • Filetage de la tige : M20
  • Diamètre de l'axe : Ø15 mm
  • Dimensions de la base : 120 × 75 mm
  • Épaisseur de la base : 4 mm
  • Épaisseur de la tôle du support : 6 mm
  • Largeur extérieure du support : 40 mm
  • Profondeur du support : 30 mm
  • Plage de réglage de hauteur : 60–85 mm
  • Entraxe des trous de montage : 83 × 48 mm (entre axes)
  • Dimension du trou oblong : 19,5 × 10,5 mm
  • Matériau : acier
  • Poids : 0,68 kg
  • Application : portails battants, portillons — montage extérieur

Plan dimensionnel

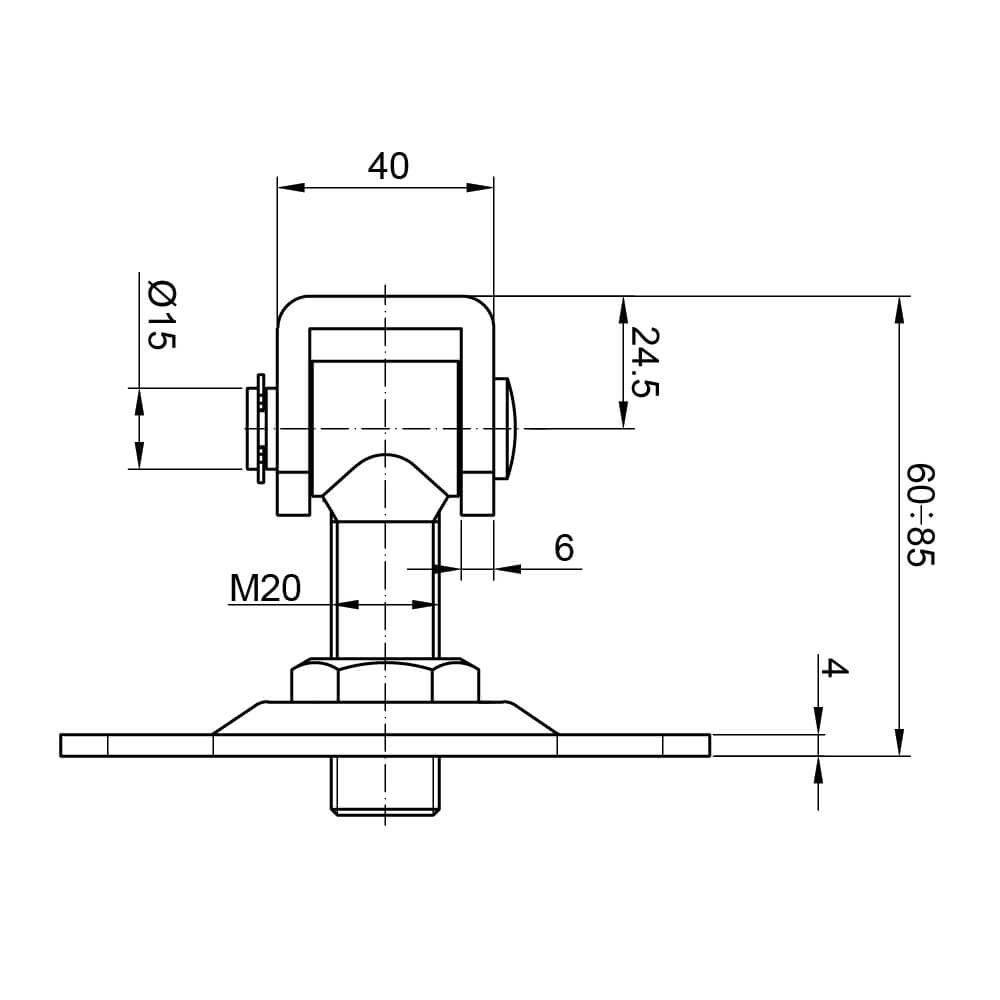

Plan dimensionnel de la charnière réglable M20 — vue de côté avec plage de réglage 60–85 mm
Plan dimensionnel de la charnière réglable M20 — vue de côté avec plage de réglage 60–85 mm

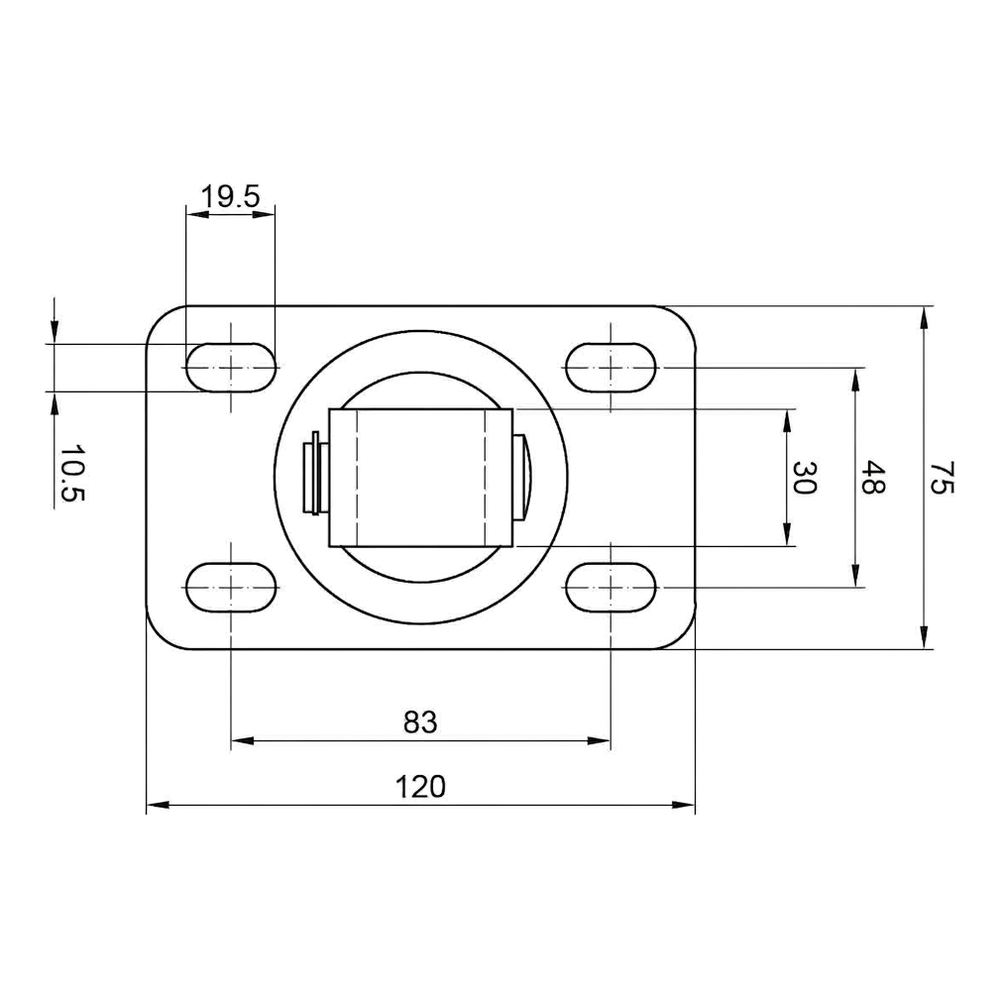

Plan dimensionnel de la charnière réglable M20 — vue de dessus avec dimensions de base 120×75 mm et entraxe des trous
Plan dimensionnel de la charnière réglable M20 — vue de dessus avec dimensions de base 120×75 mm et entraxe des trous
