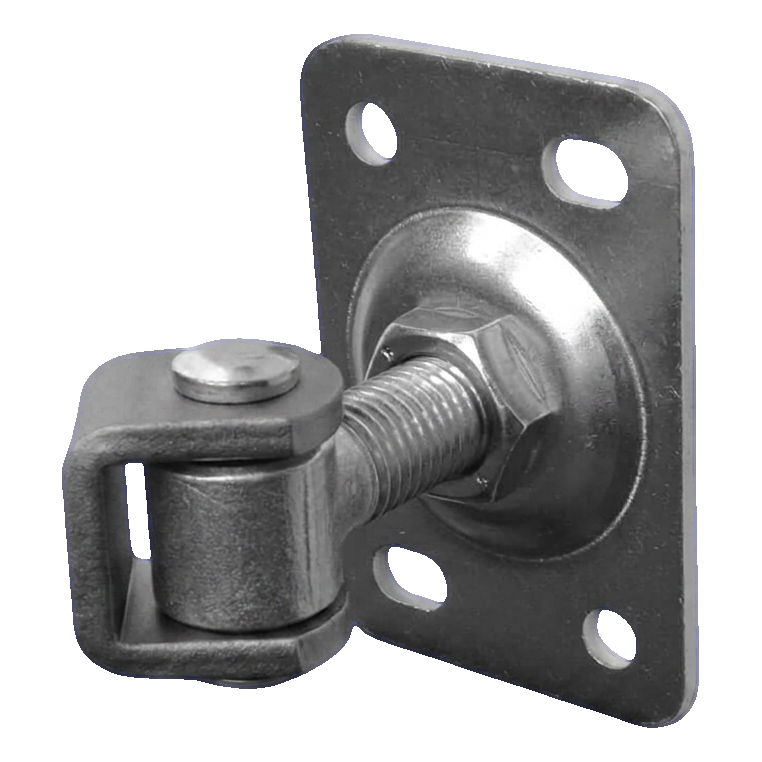

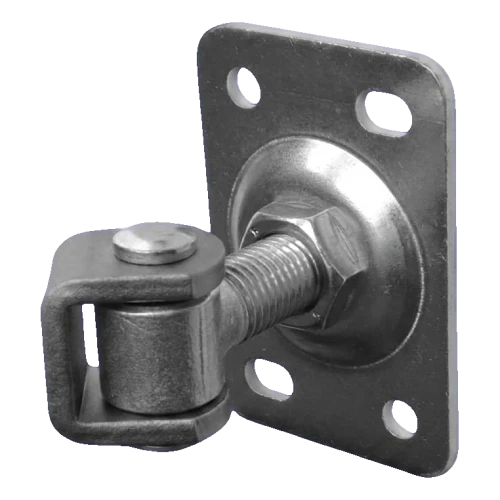

Charnière réglable de portail M20 avec base 110×75 mm – type haricot

Aller aux commentaires sur les produits

Charnière réglable de portail M20 en acier avec base 110×75 mm et œil type haricot. Filetage M20, hauteur de travail 60-85 mm, épaisseur de base 4 mm. Quatre trous de montage ovales 10,5×16 mm. Poids 0,64 kg. Pour portails battants et portillons.

Voir la description complète
avec TVA sans TVA
Prix 6,48 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M20
  • Mode de fixation À sceller
  • Matériau Acier

Description

Charnière réglable de portail M20 avec base 110×75 mm – type haricot

Charnière réglable de portail M20 avec base en acier et œil type haricot
Charnière réglable de portail M20 avec base en acier et œil type haricot

Charnière réglable en acier M20 avec base de montage et œil type haricot — solution robuste et pratique pour le réglage lors du montage de portails battants et de portillons. Le filetage M20 assure une grande capacité de charge et un réglage facile de la hauteur de suspension du vantail même après montage terminé, permettant de niveler précisément le portail sans démonter la structure.

La base avec quatre trous de montage type haricot (ovales) permet la correction de position de la charnière dans les plans vertical et horizontal, facilitant considérablement le travail sur les poteaux de clôture inégaux. Produit destiné à un usage extérieur — idéal pour clôtures, portails d'entrée et portillons de propriété.

Dimensions et paramètres techniques

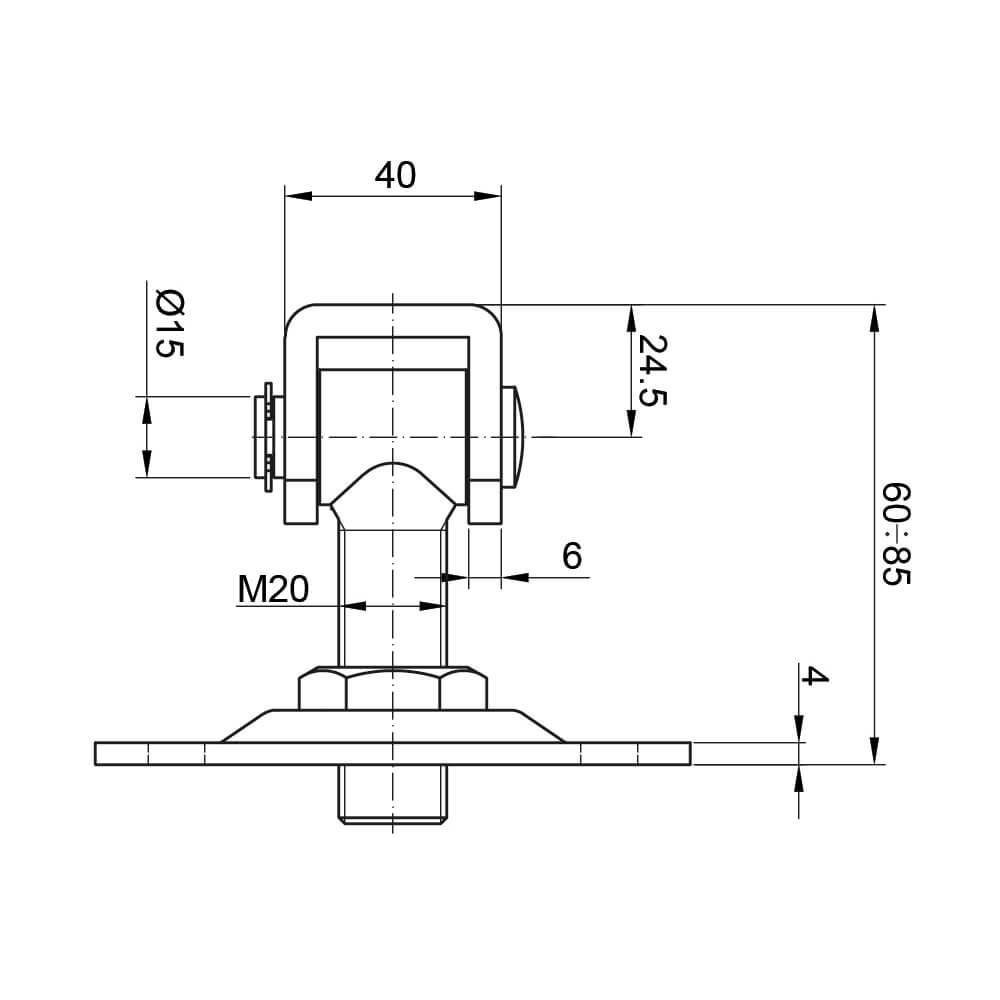

Dessin coté de la charnière réglable M20 – vue de côté
Dessin coté de la charnière réglable M20 – vue de côté
  • Filetage de la tige : M20
  • Dimensions de la base (L×l) : 110 × 75 mm
  • Épaisseur de la base : 4 mm
  • Hauteur de travail (réglable) : 60–85 mm
  • Largeur de l'œil : 40 mm
  • Épaisseur du matériau de l'œil : 6 mm
  • Dégagement intérieur de l'œil : 30 mm
  • Hauteur de l'œil (depuis l'axe de l'axe) : 24,5 mm
  • Diamètre de l'axe : Ø15 mm

Trous de montage et entraxe

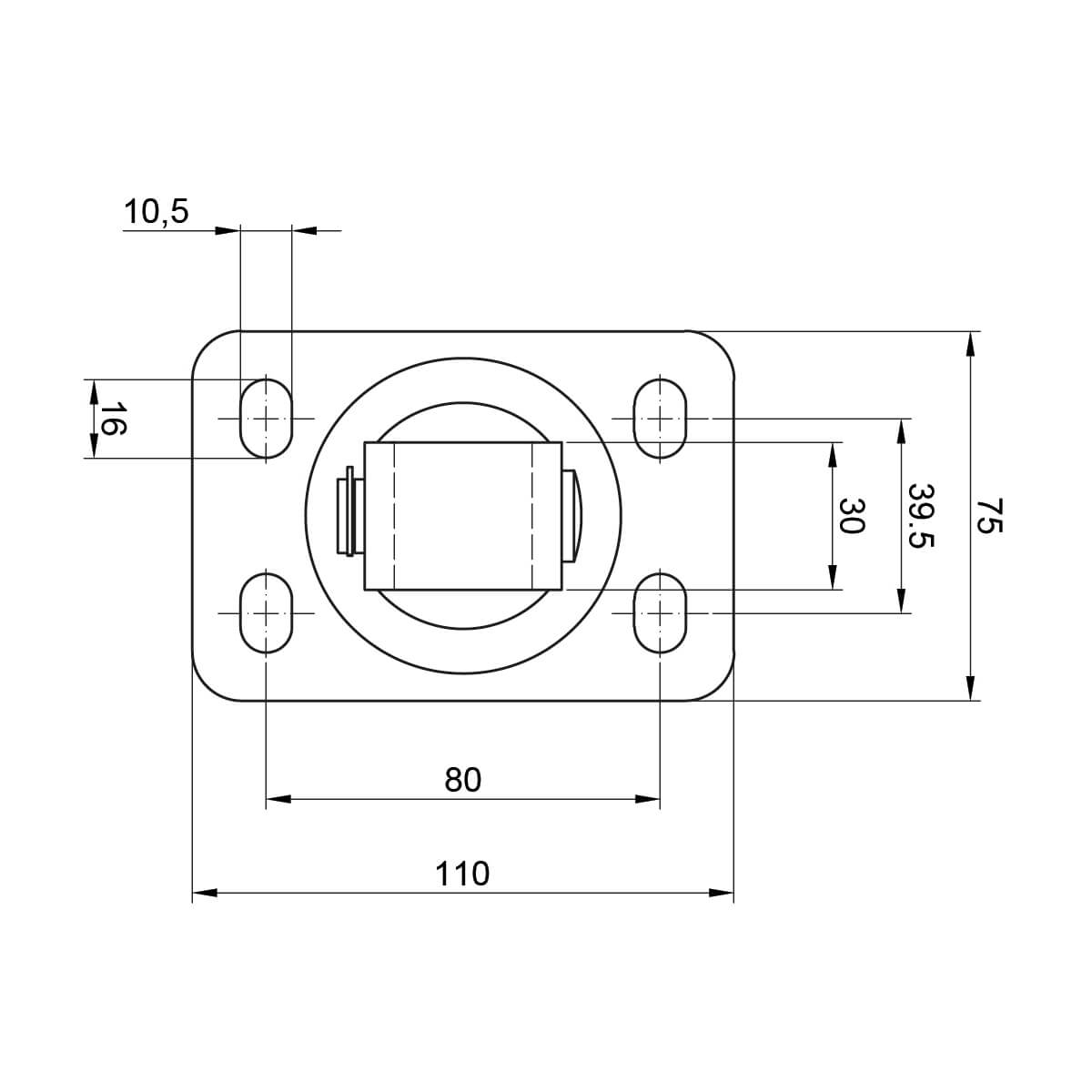

Dessin coté de la base de charnière – vue de face avec répartition des trous
Dessin coté de la base de charnière – vue de face avec répartition des trous
  • Nombre de trous de montage : 4
  • Type de trous : ovale (haricot)
  • Dimension du trou : 10,5 × 16 mm
  • Entraxe des trous longitudinal : 80 mm
  • Entraxe des trous transversal : 39,5 mm

Données produit

  • Matériau : acier
  • Poids : 0,64 kg
  • Application : portails battants, portillons, clôtures
  • Destination : usage extérieur
  • EAN : 5901431941427
