Charnière réglable coudée M16 pour portails et portillons – 180° / 125 mm, galvanisée

Aller aux commentaires sur les produits

Charnière réglable coudée M16 en acier S235JR, galvanisée électrolytiquement. Longueur du bras 125 mm, décalage d'axe 40 mm, ouverture 180°. Platine de montage 82x50x78 mm avec 4 trous de fixation. Pour portails et portillons. Poids 0,57 kg.

Voir la description complète
avec TVA sans TVA
Prix 7,50 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

Disponibilité:
Temporairement indisponible
Non disponible

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M16
  • Mode de fixation À sceller
  • Matériau Acier

Description

Charnière réglable coudée M16 pour portails et portillons – 180° / 125 mm, galvanisée

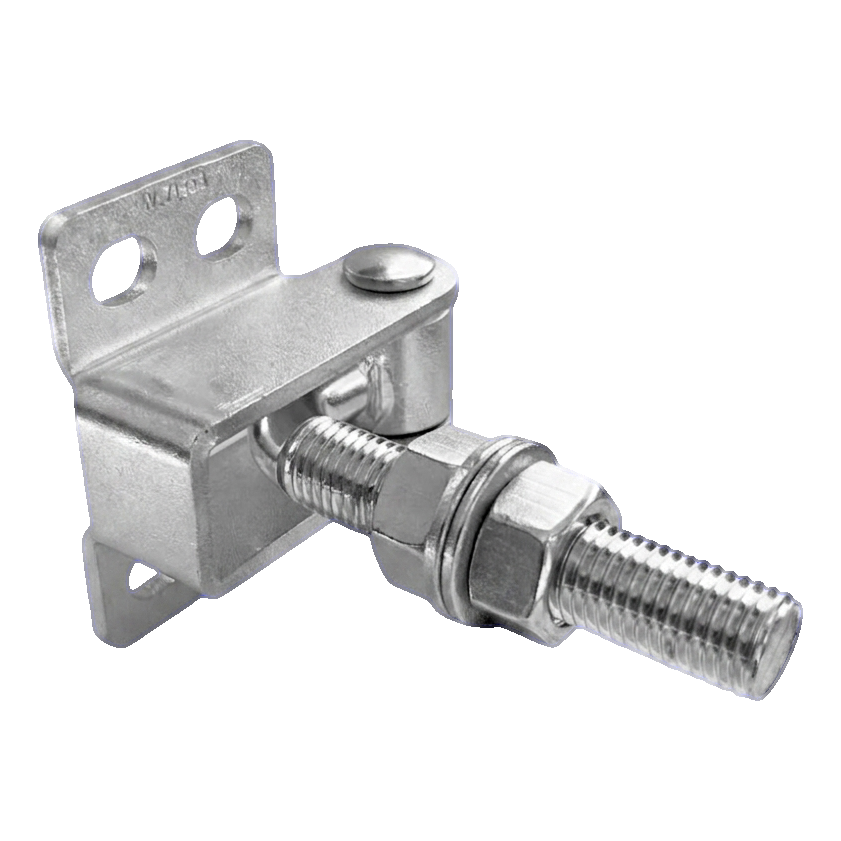

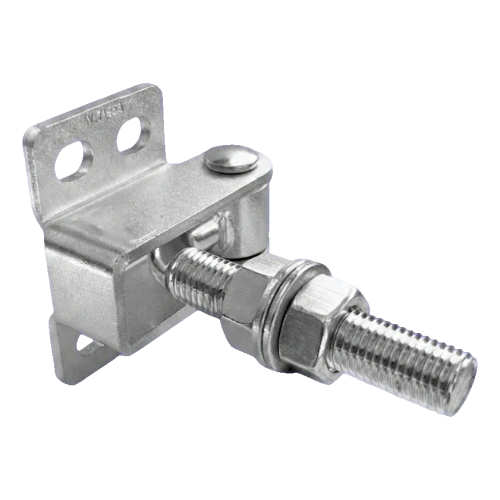

Charnière réglable coudée M16 pour portails et portillons – vue du produit
Charnière réglable coudée M16 pour portails et portillons – vue du produit

La charnière réglable coudée M16 est une charnière massive, entièrement réglable conçue pour le montage de portails, portillons et portes de clôture. Grâce à la construction coudée du bras, elle permet l'ouverture du vantail sur 180° complets, assurant un passage libre même dans les passages étroits. La possibilité de régler la distance entre le poteau et le vantail permet d'ajuster précisément la position du portail après montage — sans nécessité d'interrompre le travail et de percer à nouveau.

Le filetage M16 garantit une connexion solide et stable, appropriée pour les vantaux de portails lourds. La platine de montage équipée de 4 trous de fixation (oblong) permet une fixation solide au poteau de clôture, et leur forme allongée facilite la correction de position pendant l'installation.

Durabilité et protection anticorrosion

La charnière est fabriquée en acier S235JR et recouverte d'un revêtement de zinc électrolytique de couleur blanche. La galvanisation électrolytique protège efficacement contre la corrosion, l'humidité et les conditions atmosphériques variables, assurant une durabilité de plusieurs années même en cas d'exposition à la pluie et à la neige. Simultanément, elle donne à l'élément un aspect esthétique et uniforme qui se marie bien avec les clôtures modernes.

Spécification technique

  • Type : coudée, 180°
  • Filetage : M16
  • Longueur du bras : 125 mm
  • Décalage d'axe du bras (coudure) : 40 mm
  • Matériau : acier S235JR
  • Revêtement : zinc électrolytique (blanc)
  • Poids : 0,57 kg
  • EAN : 5903313205597

Dimensions de la platine de montage

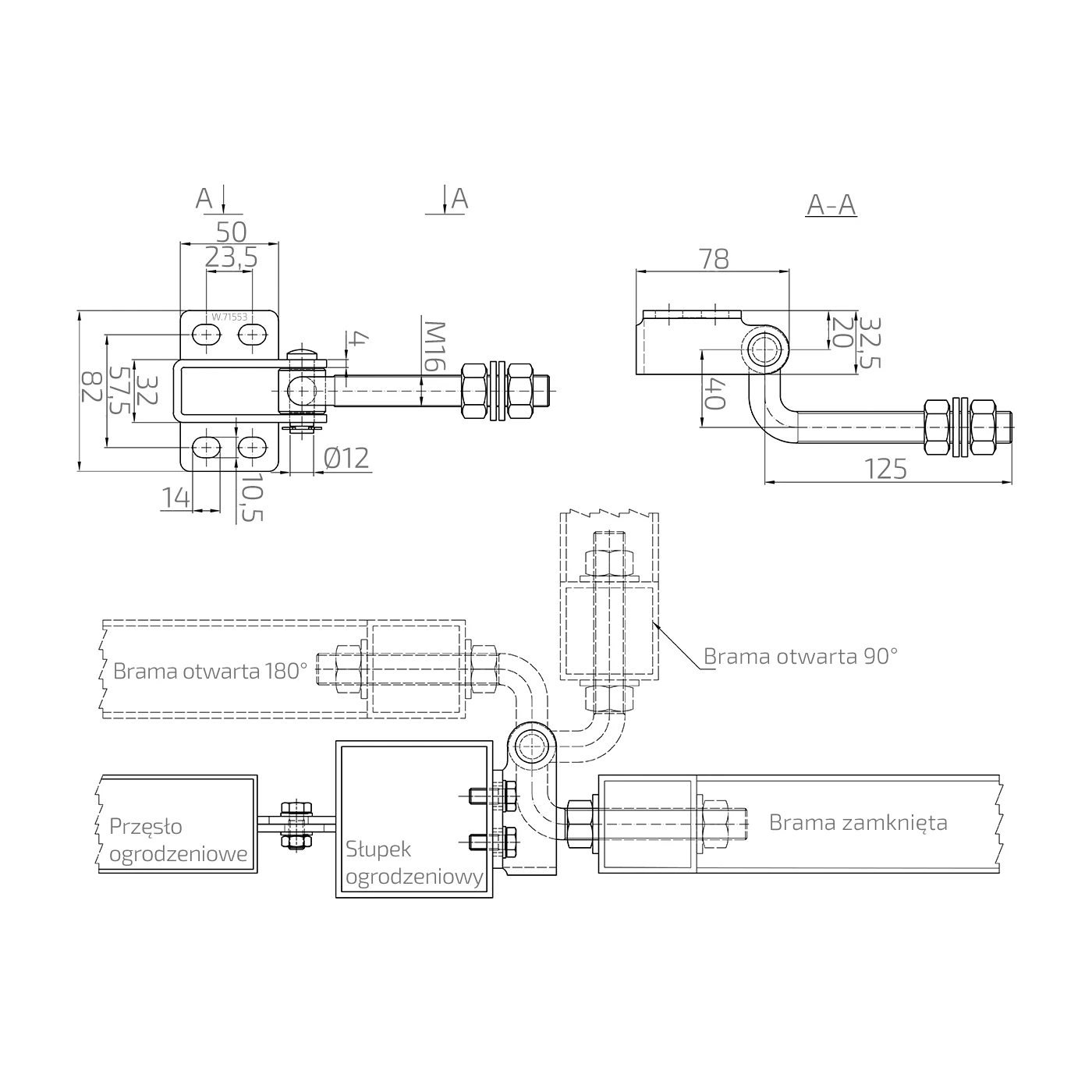

Dessin dimensionnel de la charnière réglable M16 coudée 180° avec vues et schéma de montage
Dessin dimensionnel de la charnière réglable M16 coudée 180° avec vues et schéma de montage
  • Hauteur de la platine : 82 mm
  • Largeur de la platine : 50 mm
  • Profondeur de la platine (profil) : 78 mm
  • Entraxe des trous de montage : 57,5 × 23,5 mm
  • Dimension du trou de montage (oblong) : 14 × 10,5 mm
  • Diamètre de l'axe : Ø12 mm
  • Épaisseur de la platine de support d'axe : 4 mm
  • Distance de l'axe depuis la base : 32,5 mm
  • Nombre de trous de fixation : 4

Schéma de montage

Le dessin technique présente la méthode de fixation de la charnière sur le poteau de clôture avec trois positions de fonctionnement : portail fermé, portail ouvert 90° et portail ouvert 180°. La construction coudée du bras permet au vantail de pivoter le long de la travée de clôture, sans collision avec le poteau — solution idéale en cas d'espace de manœuvre limité.
