Charnière réglable avec plaque rectangulaire M16 85x55 mm

Aller aux commentaires sur les produits

Charnière pour portillons en acier galvanisé, filetage M16, plaque 85×55 mm avec quatre trous oblongs. Réglage après montage, charge par paire jusqu'à 65 kg.

Voir la description complète
avec TVA sans TVA
Prix 4,36 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Réglage Oui
  • Type de filetage M16
  • Diamètre 12
  • Mode de fixation Avec platine
  • Matériau Acier

Description

Charnière réglable avec plaque rectangulaire M16 85x55 mm pour portillons

La charnière réglable avec plaque rectangulaire est un élément de fixation robuste destiné à l'installation de portillons. Grâce au filetage M16 et à la possibilité de réglage à tout moment après la fin du montage, la charnière permet d'ajuster précisément la position du vantail — même en cas d'affaissement de la structure ou de déformations thermiques résultant de conditions atmosphériques extrêmes.

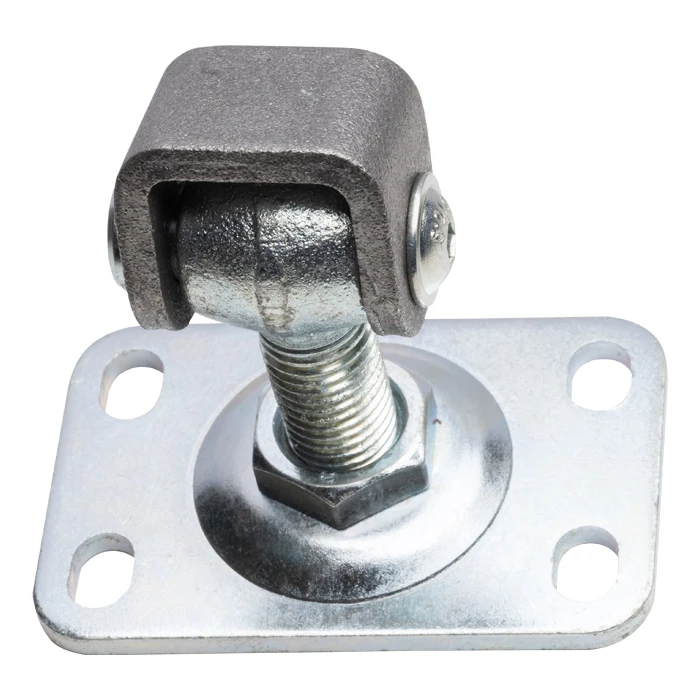

Charnière réglable avec plaque rectangulaire M16 – vue du produit
Charnière réglable avec plaque rectangulaire M16 – vue du produit

La plaque rectangulaire de dimensions 85 × 55 mm est équipée de quatre trous oblongs, ce qui assure un vissage solide au poteau et facilite la correction de position lors de l'installation. La construction en acier galvanisé garantit une haute résistance à la corrosion — la charnière est parfaitement adaptée au travail extérieur de longue durée. L'œil de la charnière a une finition de couleur noire.

Le réglage s'effectue à l'aide de l'écrou sur la vis filetée — il suffit de la serrer ou de la desserrer pour compenser les changements de géométrie du vantail. Ceci est particulièrement important pour les montages de portillons métalliques, où les différences de températures saisonnières peuvent provoquer la contraction et la dilatation des éléments en acier.

Paramètres techniques

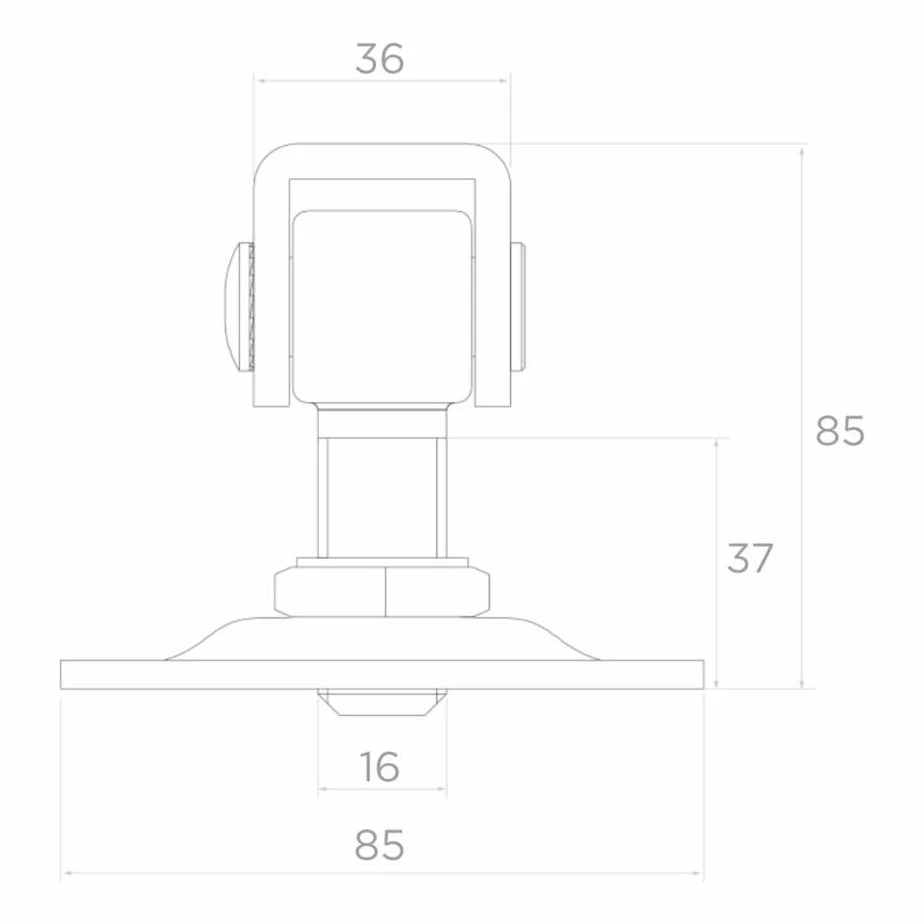

Charnière réglable M16 – dessin technique avec dimensions
Charnière réglable M16 – dessin technique avec dimensions
  • Matériau : acier galvanisé
  • Filetage : M16
  • Dimension de la plaque : 85 × 55 mm
  • Largeur de l'œil : 36 mm
  • Longueur totale : 72 mm
  • Longueur de la vis : 37 mm
  • Hauteur totale : 85 mm
  • Poids : 0,38 kg
  • Charge admissible d'une paire de charnières sur un vantail de 2 m de long : 65 kg

Avantages pour l'installateur

  • Montage rapide et simple grâce aux quatre trous oblongs dans la plaque
  • Possibilité de réglage après montage terminé — sans démontage du vantail
  • Surface galvanisée assurant une protection anticorrosion de plusieurs années
  • Haute qualité d'exécution se traduisant par une résistance aux dommages mécaniques et à la charge

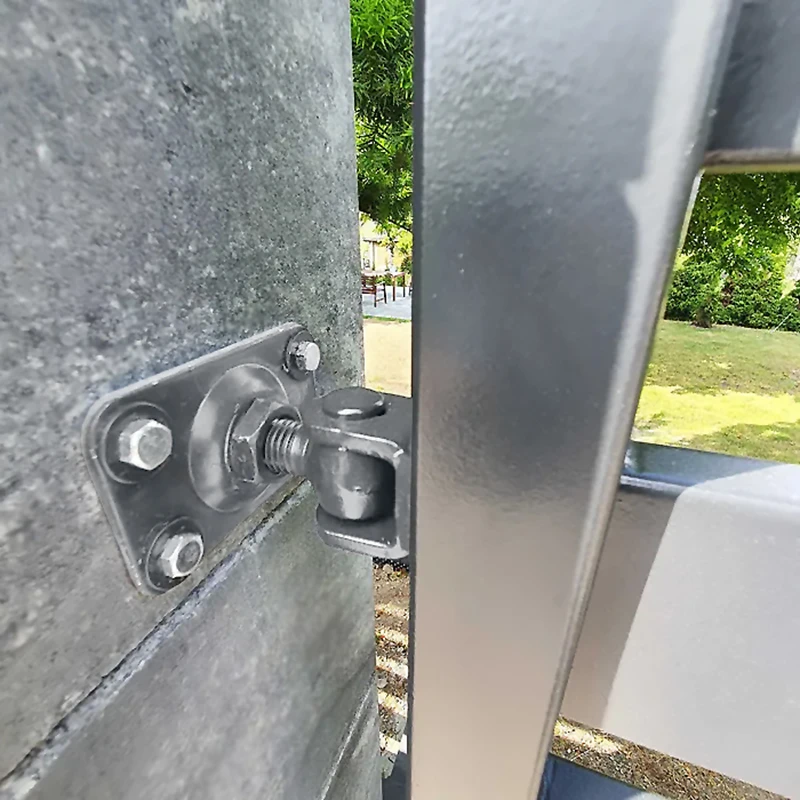

Charnière réglable avec plaque rectangulaire – montage sur poteau de portillon
Charnière réglable avec plaque rectangulaire – montage sur poteau de portillon

La photo montre un exemple de montage de la charnière sur un poteau en béton de portillon. La plaque a été vissée avec quatre vis, et l'œil de la charnière entoure le profil du vantail. Ce type de solution convient aussi bien pour les portillons en acier qu'en aluminium — partout où une construction de charnière fiable et réglable est requise.
