Charnière de portail réglable PSG M16 avec plaque 115×40 mm et support 75×55×3 mm

Aller aux commentaires sur les produits

Charnière de portail réglable PSG M16 en acier avec revêtement anticorrosion. Plaque 115×40×3 mm, support 75×55×3 mm. Vis filetée M16, longueur utile 131 mm. Poids 0,74 kg. Pour portails battants et portillons de clôture.

Voir la description complète
avec TVA sans TVA
Prix 6,22 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M16
  • Mode de fixation Avec platine
  • Matériau Acier

Description

Charnière de portail réglable PSG M16 avec plaque 115×40 mm et support 75×55×3 mm

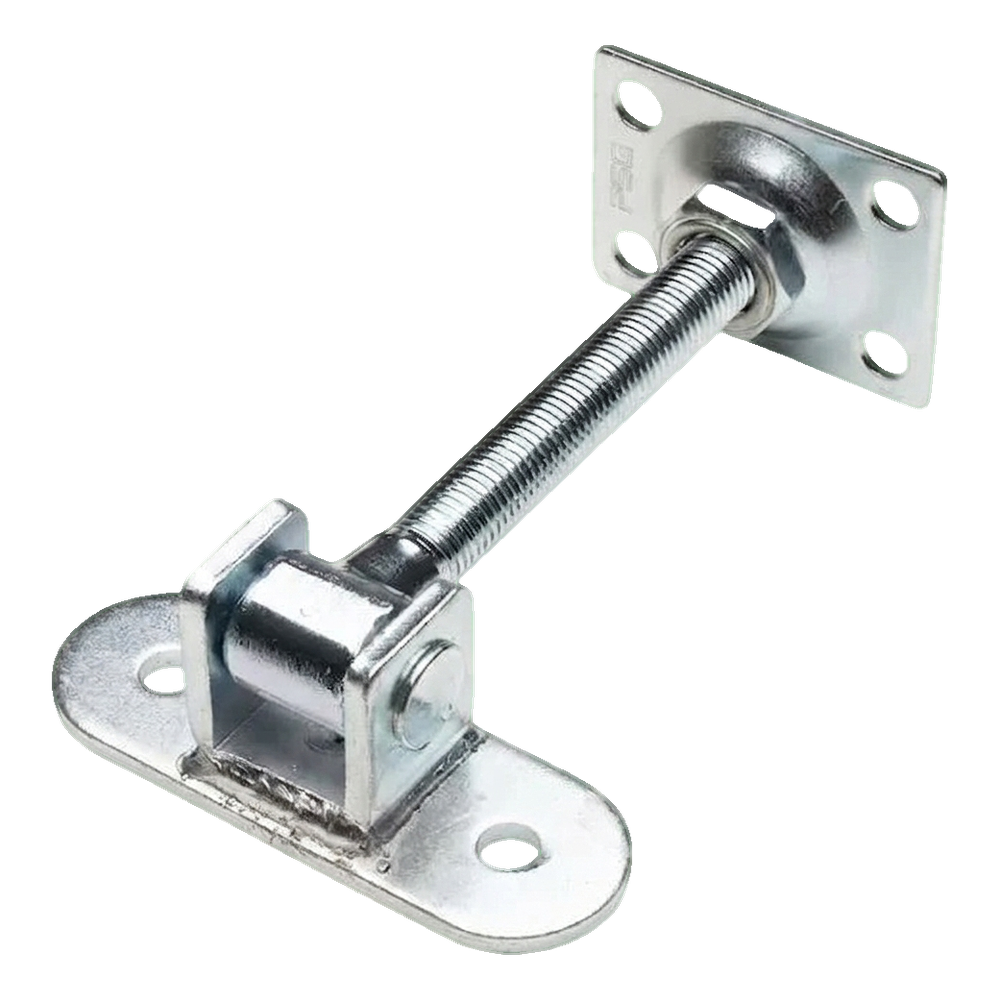

Charnière réglable PSG M16 avec plaque et support – vue du produit
Charnière réglable PSG M16 avec plaque et support – vue du produit

La charnière réglable M16 de marque PSG est un élément de ferrure robuste en acier, destiné au montage de portails battants et portillons de clôture. Grâce à la vis filetée M16 avec écrou de réglage, elle permet un ajustement précis de la position du vantail du portail — aussi bien directement après le montage qu'en cours d'exploitation. Ceci est particulièrement important en cas d'affaissement de la construction ou de déformations thermiques du métal lors de températures hivernales extrêmes.

Le réglage consiste à serrer ou desserrer l'écrou sur la vis filetée, ce qui permet de corriger rapidement l'alignement du portail sans nécessité de démonter la charnière. Cette solution réduit considérablement le temps de maintenance et élimine le besoin de repercer les trous de montage — un gain de temps réel sur le chantier.

Construction et matériau

La charnière est entièrement fabriquée en acier avec revêtement anticorrosion (zingué), ce qui assure une haute résistance aux conditions atmosphériques et une destination pour usage extérieur. La construction se compose de deux éléments de montage — une plaque avec quatre trous de fixation et un support (étrier en forme de U) — reliés par une vis filetée M16 avec possibilité de réglage.

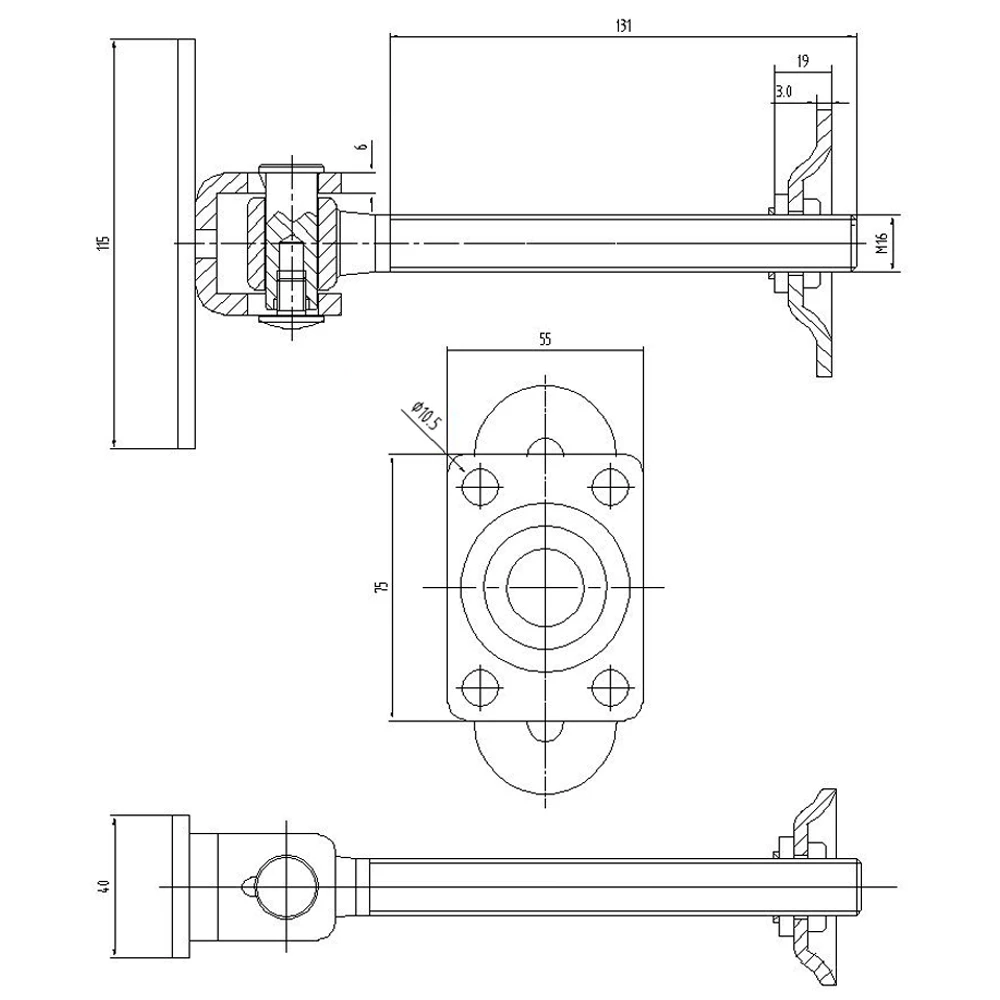

Plan coté de la charnière réglable M16 – vues orthogonales avec dimensions
Plan coté de la charnière réglable M16 – vues orthogonales avec dimensions

Dimensions et paramètres techniques

  • Filetage de la vis : M16
  • Longueur de vis (utile) : 131 mm
  • Longueur totale : 180 mm
  • Dimension de la plaque (plaque de montage) : 115 × 40 mm
  • Épaisseur de la plaque : 3,0 mm
  • Profondeur du profil de la plaque : 19 mm
  • Dimension du support (entraxe des trous) : 75 × 55 mm
  • Épaisseur de la tôle du support : 3 mm
  • Épaisseur de la paroi du support : 6 mm
  • Diamètre des trous de montage dans la plaque : ø10,5 mm (4 pcs)
  • Matériau : acier avec revêtement anticorrosion
  • Poids : 0,74 kg
  • EAN : 5903313203012

Application

La charnière réglable PSG M16 est une solution optimale pour le montage de portails battants, portillons de clôture et autres constructions nécessitant un réglage précis après installation. Elle convient partout où les poteaux de clôture peuvent subir un léger déplacement au fil du temps, et où les éléments en acier travaillent sous l'influence de températures variables. Le support et la plaque avec trous de montage permettent une fixation stable et durable de la charnière au poteau et au vantail du portail.
