Charnière de portail réglable M20 avec plaque 140×50 mm – galvanisée

Aller aux commentaires sur les produits

Charnière de portail réglable M20 en acier galvanisé. Plaque 140×50×6 mm avec trous ø13 mm, entraxe 90 mm. Vis 130 mm, axe ø15 mm. Charge admissible de la paire jusqu'à 105 kg sur battant de 2 m. Poids 0,96 kg.

Voir la description complète
avec TVA sans TVA
Prix 8,70 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M20
  • Mode de fixation Avec platine
  • Matériau Acier

Description

Charnière de portail réglable M20 avec plaque 140×50 mm – galvanisée

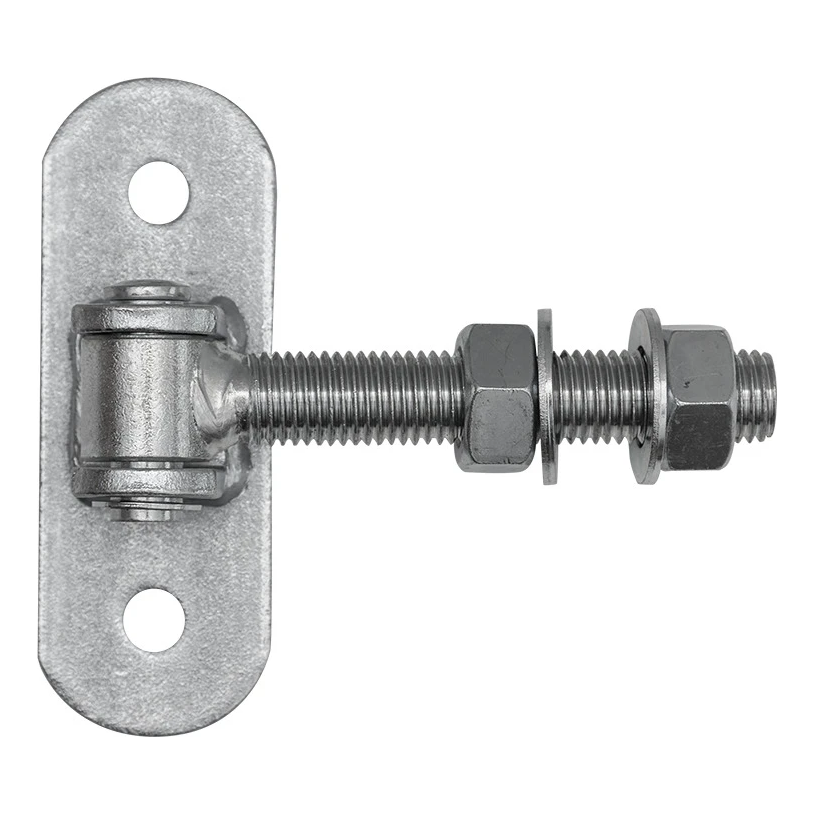

Charnière de portail réglable M20 avec plaque 140×50 mm – vue du produit
Charnière de portail réglable M20 avec plaque 140×50 mm – vue du produit

La charnière réglable M20 avec plaque 140×50 mm est un élément de quincaillerie robuste destiné au montage de portails battants et portillons. La construction à filetage M20 permet un réglage précis de la suspension du battant à tout moment — aussi bien après la fin du montage que pendant l'exploitation, par exemple en cas d'affaissement de la structure ou de déformations thermiques du métal par températures extrêmes.

La plaque équipée de deux trous de montage ø13 mm assure un vissage rapide et sûr au poteau. L'ensemble est galvanisé, ce qui garantit une protection anticorrosion de longue durée et permet l'utilisation du produit en extérieur sans protection supplémentaire.

Avantages pour l'installateur

  • Réglage après montage — possibilité de serrer ou desserrer avec l'écrou sans démonter le battant
  • Revêtement galvanisé — haute résistance à la corrosion, produit prêt pour usage extérieur
  • Montage rapide — deux trous dans la plaque permettent une fixation instantanée au poteau
  • Charge élevée — charge admissible de la paire de charnières sur battant de 2 m de longueur : 105 kg
Dessin dimensionnel de la charnière réglable M20 – vue de face et de côté
Dessin dimensionnel de la charnière réglable M20 – vue de face et de côté

Dimensions et données techniques

  • Filetage : M20
  • Matériau : acier galvanisé
  • Dimensions de la plaque (haut. × larg.) : 140 × 50 mm
  • Épaisseur de la plaque : 6 mm
  • Entraxe des trous de montage : 90 mm
  • Diamètre des trous de montage : 2 × ø13 mm
  • Longueur de la vis (depuis l'axe de l'axe) : 130 mm
  • Diamètre de l'axe : ø15 mm
  • Distance plaque à l'axe de l'axe : 30,5 mm
  • Épaisseur de la tôle du support : 6 mm
  • Charge admissible de la paire (battant 2 m) : 105 kg
  • Poids : 0,96 kg
