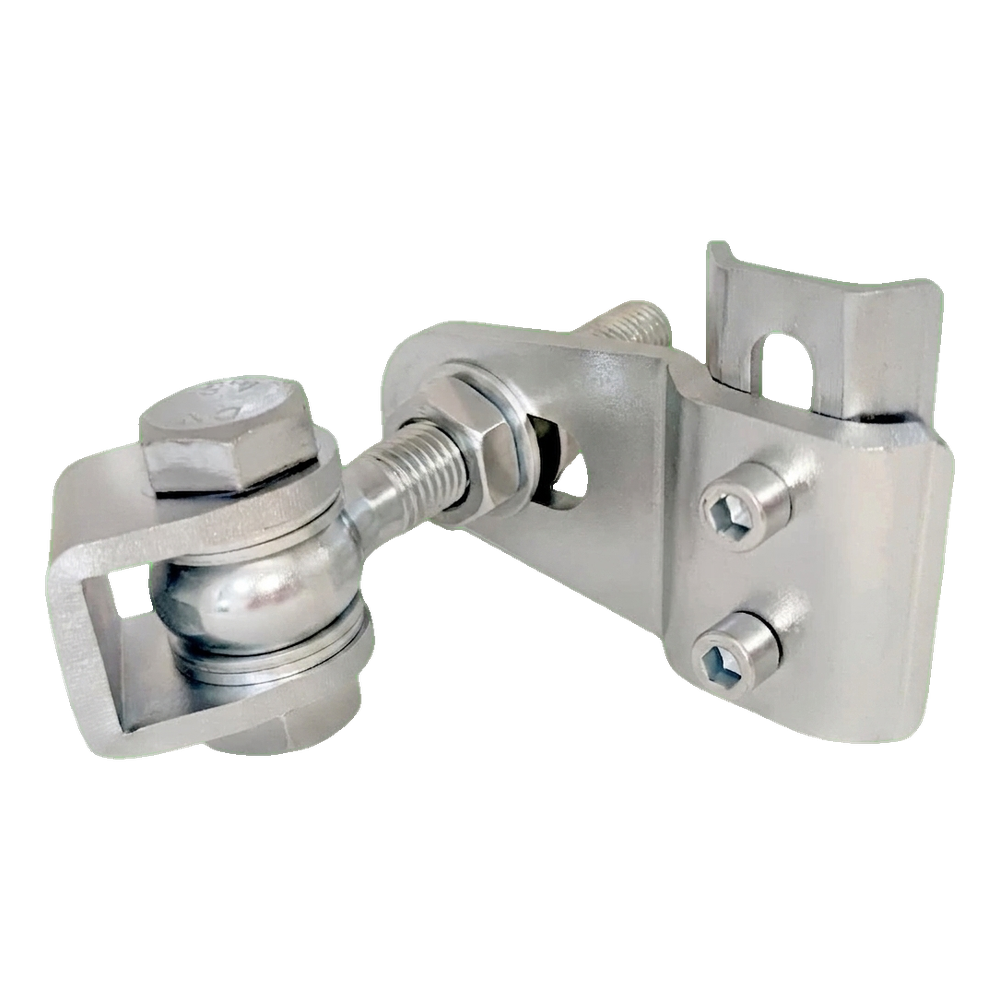

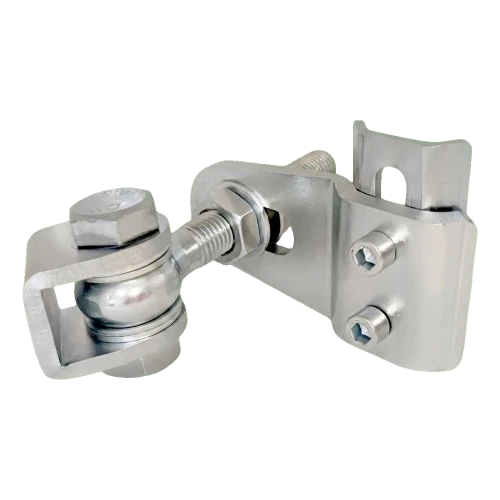

Charnière de portail réglable M16 avec roulement à billes – galvanisée
Donnez votre avis sur le produit
Charnière de portail réglable M16 avec roulement à billes, acier galvanisé. Longueur utile 111,5 mm, largeur de support en U 34 mm, épaisseur du plat 6 mm. Filetage M16, diamètre du logement de roulement 26 mm. Pour portails battants et portillons.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-427
Caractéristiques du produit
[PIM] zawiasy #113
- Type de filetage M16
- Mode de fixation À sceller
- Matériau Acier
Description
Charnière de portail réglable M16 avec roulement à billes – galvanisée, à visser

La charnière de portail réglable M16 avec roulement à billes est un élément de ferrure robuste destiné à la suspension de portails battants et portillons dans les systèmes de clôtures. La charnière est réglable dans trois plans, ce qui facilite considérablement le montage et l'ajustement ultérieur du réglage. Le roulement à billes intégré assure un fonctionnement fluide et silencieux de la charnière même sous de lourdes charges, et la construction solide en acier galvanisé garantit une résistance à la corrosion et aux conditions atmosphériques pendant de nombreuses années. La charnière ne nécessite pas de soudage – elle se visse.
La charnière se compose de deux éléments principaux — un support en U avec axe de rotation à roulement à billes et une plaque de fixation avec trous pour vis. Les deux éléments sont reliés par une tige filetée réglable, permettant le réglage fluide de l'entraxe et l'alignement du vantail de portail par rapport au poteau. La fixation de la plaque s'effectue à l'aide de deux vis à tête hexagonale creuse, garantissant une connexion sûre et stable à la structure porteuse. Un réglage de la charnière après montage terminé est possible.

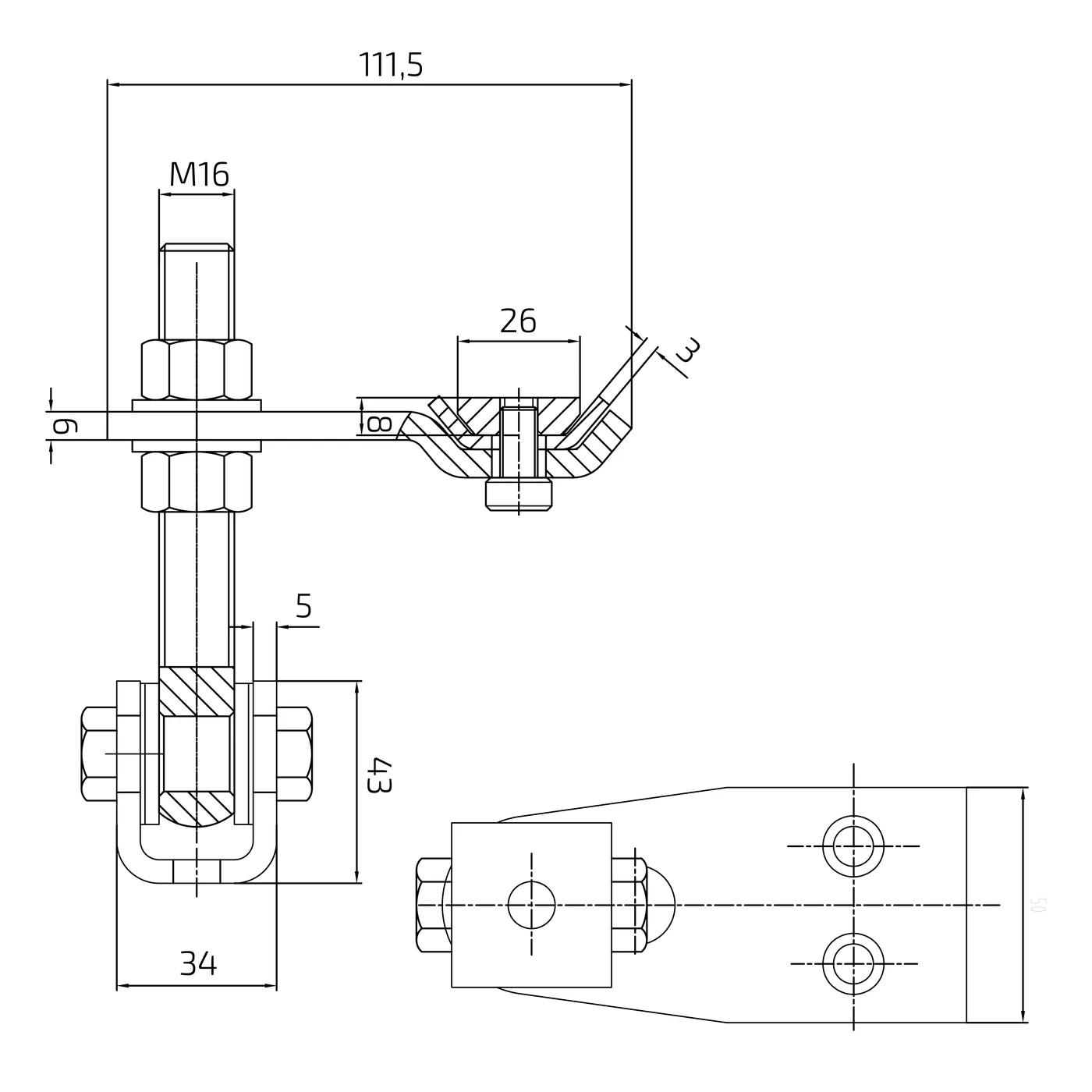

Dimensions et paramètres techniques

- Filetage de la tige de réglage : M16
- Longueur utile (de l'axe de la tige au bord de la plaque) : 111,5 mm
- Largeur extérieure du support en U : 34 mm
- Longueur du support en U : 43 mm
- Épaisseur du matériau du support en U : 5 mm
- Diamètre du logement de roulement : 26 mm
- Épaisseur du plat principal : 6 mm
- Épaisseur de la tôle profilée : 3 mm
- Largeur de la plaque de fixation : env. 50 mm
- Matériau : acier galvanisé
- Roulement : à billes
- Capacité de charge de la charnière : 105 kg
- Angle d'ouverture : 180°
- Résistance à l'usure : oui
Application et montage
La charnière est principalement destinée aux portails battants et portillons dans les systèmes de clôtures de propriétés, industrielles et de bâtiments publics. Le réglage sur filetage M16 permet de corriger le niveau du vantail sans démonter entièrement la charnière — il suffit de desserrer l'écrou de blocage, régler la position souhaitée et resserrer. Pour les équipes d'installation, cela signifie un temps de montage plus court ainsi que la possibilité d'ajustement facile en cas d'affaissement des poteaux ou de changement de géométrie du portail après une longue période d'utilisation.
La plaque de fixation avec trous pour vis à tête hexagonale creuse permet le montage directement sur un poteau en acier ou sur une plaque d'ancrage supplémentaire — la charnière est ainsi compatible avec de nombreux types de constructions de clôtures. Le roulement à billes élimine le frottement métal-métal, ce qui se traduit par un fonctionnement sans défaillance et silencieux pendant toute la période d'exploitation.
