Charnière de portail réglable M16 avec plaque rectangulaire 100×55×4 mm

Aller aux commentaires sur les produits

Charnière de portail réglable M16 avec plaque en acier 100×55×4 mm. Réglage de profondeur 52-72 mm, filetage M16, support en forme de fourche avec goupille Ø12 mm. Entraxe des trous de fixation 72 mm. Plaque galvanisée, poids 0,4 kg. Pour portillons et portails battants.

Voir la description complète
avec TVA sans TVA
Prix 5,48 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M16
  • Mode de fixation Avec platine
  • Matériau Acier

Description

Charnière de portail réglable M16 avec plaque rectangulaire 100×55×4 mm

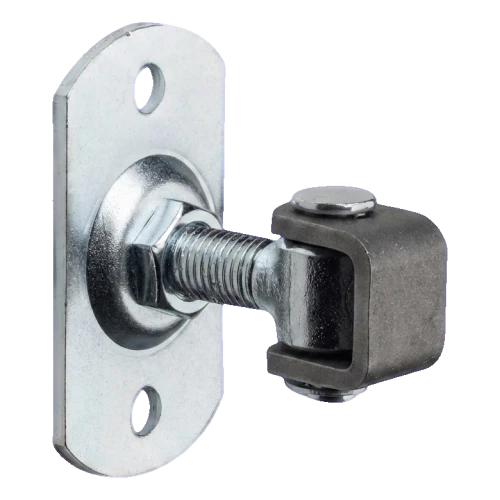

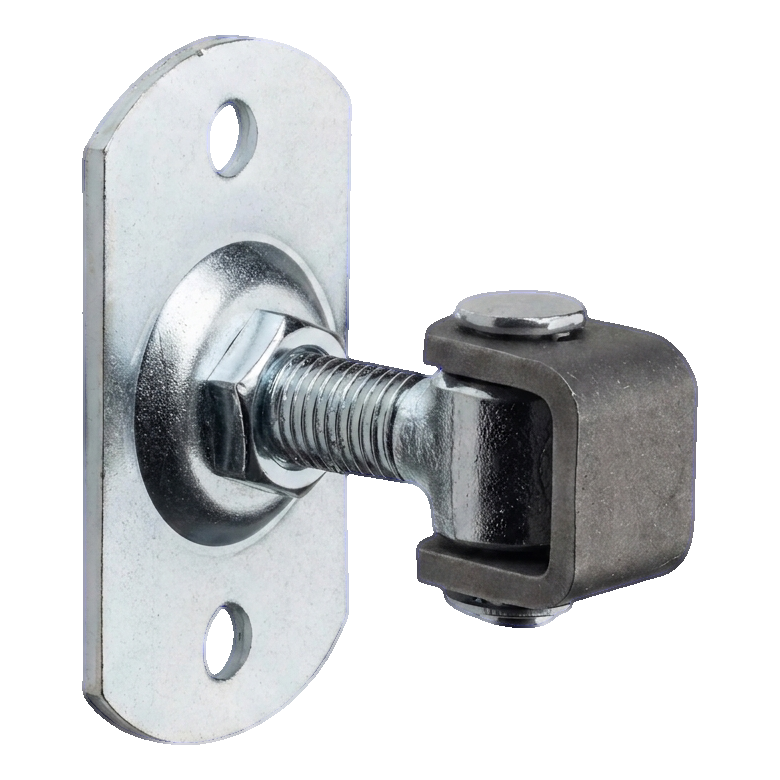

Charnière de portail réglable M16 avec plaque rectangulaire – vue de côté
Charnière de portail réglable M16 avec plaque rectangulaire – vue de côté

Charnière réglable en acier M16 avec plaque de montage rectangulaire est une solution fiable pour la suspension professionnelle de portillons et portails battants. Grâce au réglage de profondeur dans la plage 52–72 mm, elle permet de corriger précisément la position du vantail tant lors du premier montage que pendant l'exploitation ultérieure — sans nécessité de démonter la structure.

Le réglage s'effectue à l'aide d'un écrou sur le filetage M16, ce qui permet de compenser rapidement les contraintes thermiques, l'affaissement du vantail ou le tassement naturel des poteaux de clôture. C'est une économie réelle de temps et de coûts de maintenance pour les équipes de montage.

Construction et matériaux

La charnière se compose d'une plaque de montage galvanisée de dimensions 100 × 55 mm et d'épaisseur 4 mm, d'une vis avec filetage M16 et d'un support en forme de fourche coulé (type U) avec goupille de diamètre Ø12 mm. L'ensemble assure une haute résistance mécanique, une résistance à l'usure et une durabilité dans des conditions extérieures.

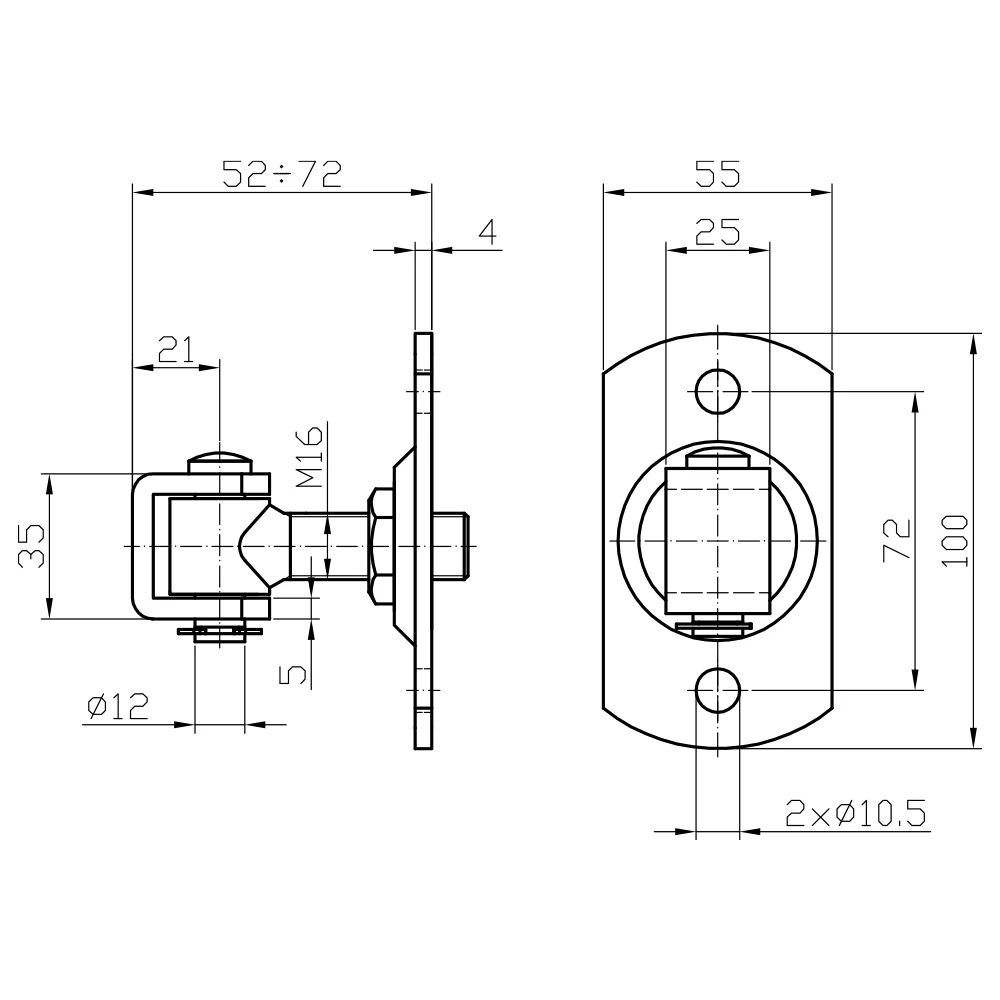

Dessin technique de la charnière réglable M16 – vue de côté et vue frontale de la plaque
Dessin technique de la charnière réglable M16 – vue de côté et vue frontale de la plaque

Dimensions et paramètres techniques

  • Filetage de vis : M16
  • Plage de réglage (profondeur) : 52–72 mm
  • Dimensions de la plaque (H × L) : 100 × 55 mm
  • Épaisseur de la plaque : 4 mm
  • Entraxe des trous de fixation : 72 mm
  • Diamètre des trous de fixation : 2 × Ø10,5 mm
  • Dimensions du support en fourche : hauteur 35 mm, profondeur 21 mm, jeu intérieur 25 mm
  • Épaisseur des bras du support : 5 mm
  • Diamètre de la goupille : Ø12 mm
  • Matériau : acier — plaque galvanisée, support coulé
  • Poids : 0,4 kg
  • Destination : usage extérieur — portillons, portails battants

Avantages pour l'installateur

  • Réglage après montage — l'écrou M16 permet un réglage précis du vantail à tout moment
  • Compensation des contraintes thermiques — serrage ou desserrage facile lors de températures extrêmes
  • Installation simple — deux trous de montage Ø10,5 mm permettent une fixation rapide de la plaque au poteau
  • Haute durabilité — construction en acier résistante aux dommages mécaniques et à l'usure
  • Finition esthétique — surface galvanisée de la plaque assure un aspect soigné et une protection anticorrosion

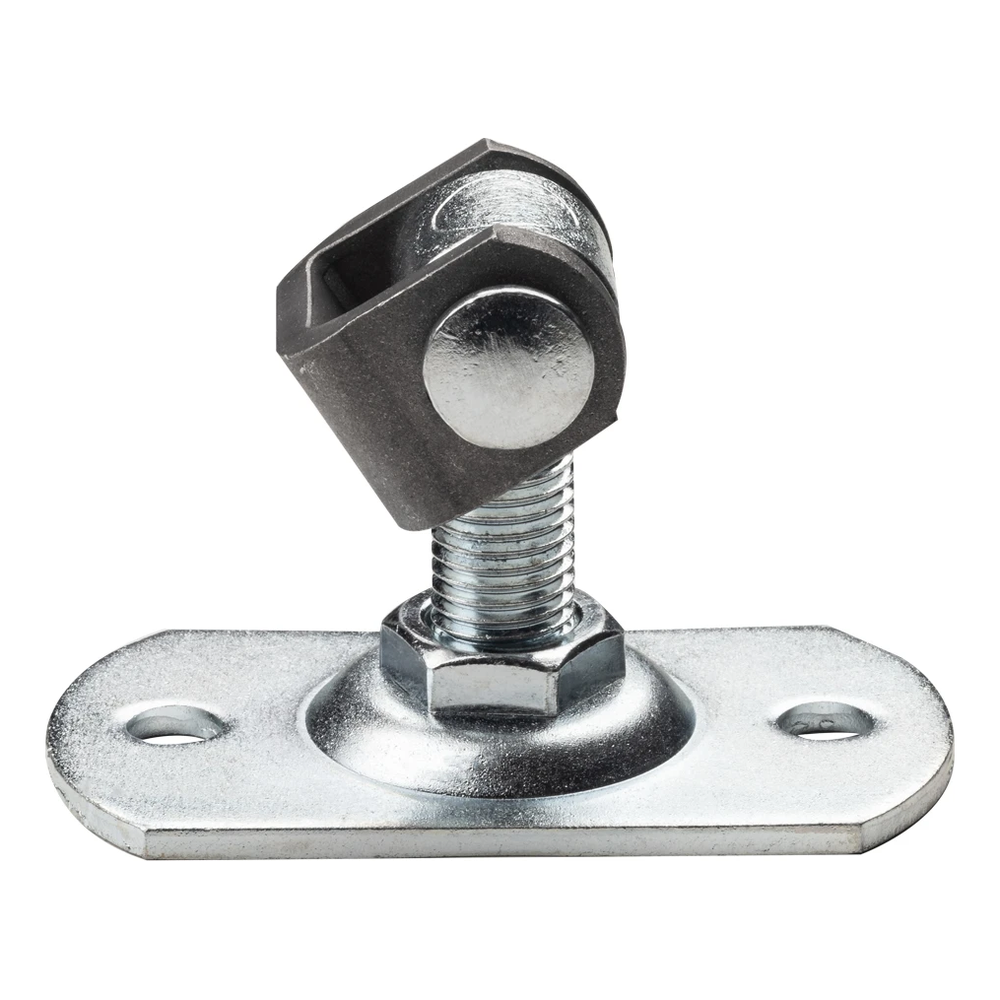

Charnière de portail réglable M16 – vue de face
Charnière de portail réglable M16 – vue de face

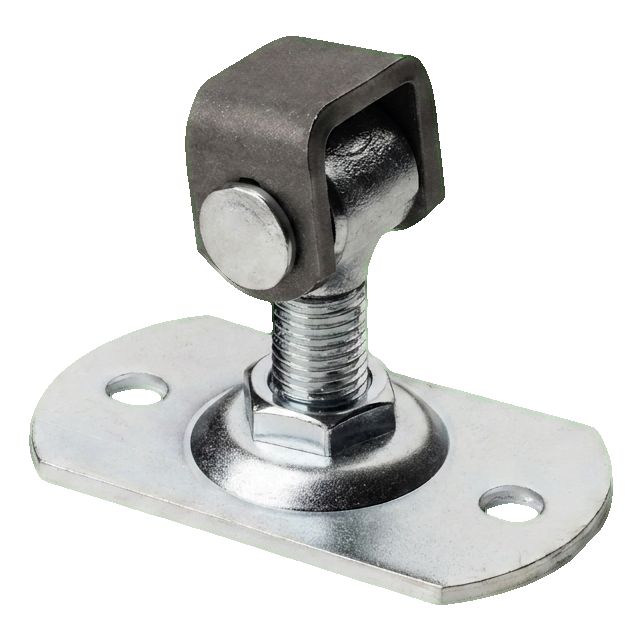

Charnière de portail réglable M16 – vue en perspective
Charnière de portail réglable M16 – vue en perspective
