Charnière de portail réglable M16 avec plaque 115×50 mm – galvanisée

Aller aux commentaires sur les produits

Charnière de portail réglable M16 avec plaque galvanisée, acier. Plaque 115×50×5 mm, filetage M16, tige filetée 130 mm. Entraxe des trous 75,5×30 mm, axe ø12 mm. Charge admissible de la paire 65 kg sur battant de 2 m. Poids 0,58 kg.

Voir la description complète
avec TVA sans TVA
Prix 6,51 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Type de filetage M16
  • Mode de fixation Avec platine
  • Matériau Acier

Description

Charnière de portail réglable M16 avec plaque 115×50 mm – galvanisée

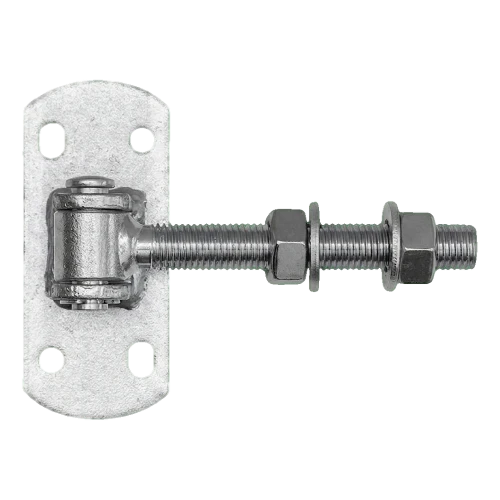

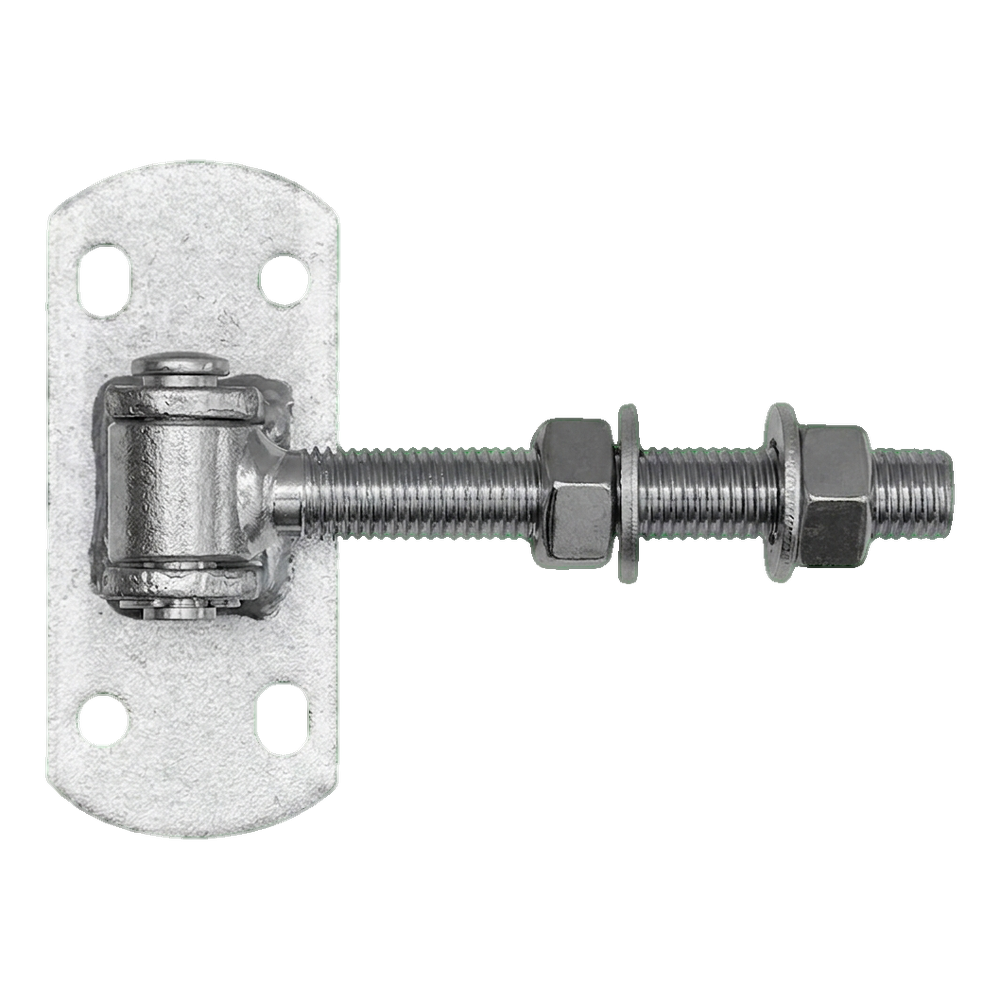

Charnière de portail réglable M16 avec plaque galvanisée – vue du produit
Charnière de portail réglable M16 avec plaque galvanisée – vue du produit

La charnière réglable M16 avec plaque 115×50 mm est un élément de quincaillerie robuste destiné au montage de portails à battants et portillons. Grâce au filetage M16 avec écrou de réglage, elle permet un ajustement précis de la position du battant tant lors du montage qu'en cours d'exploitation ultérieure — par exemple après affaissement de la structure ou sous l'influence de températures extrêmes.

La plaque équipée de quatre trous de montage (dont des trous oblongs) permet une fixation sûre au poteau de portail avec possibilité de correction fine de la position. L'ensemble réalisé en acier galvanisé garantit une haute résistance à la corrosion et un fonctionnement sans défaillance pendant de nombreuses années en conditions extérieures.

La charge admissible d'une paire de charnières sur un battant de 2 m de longueur est de 65 kg.

Avantages pour l'installateur

  • Réglage après montage — l'écrou sur le filetage M16 permet à tout moment de serrer ou desserrer la charnière sans démonter le battant
  • Galvanisation — protection anticorrosion efficace pour de nombreuses années d'utilisation en extérieur
  • Montage rapide — plaque à quatre trous permettant une fixation simple et sûre au poteau
  • Construction robuste — acier à haute résistance aux charges mécaniques

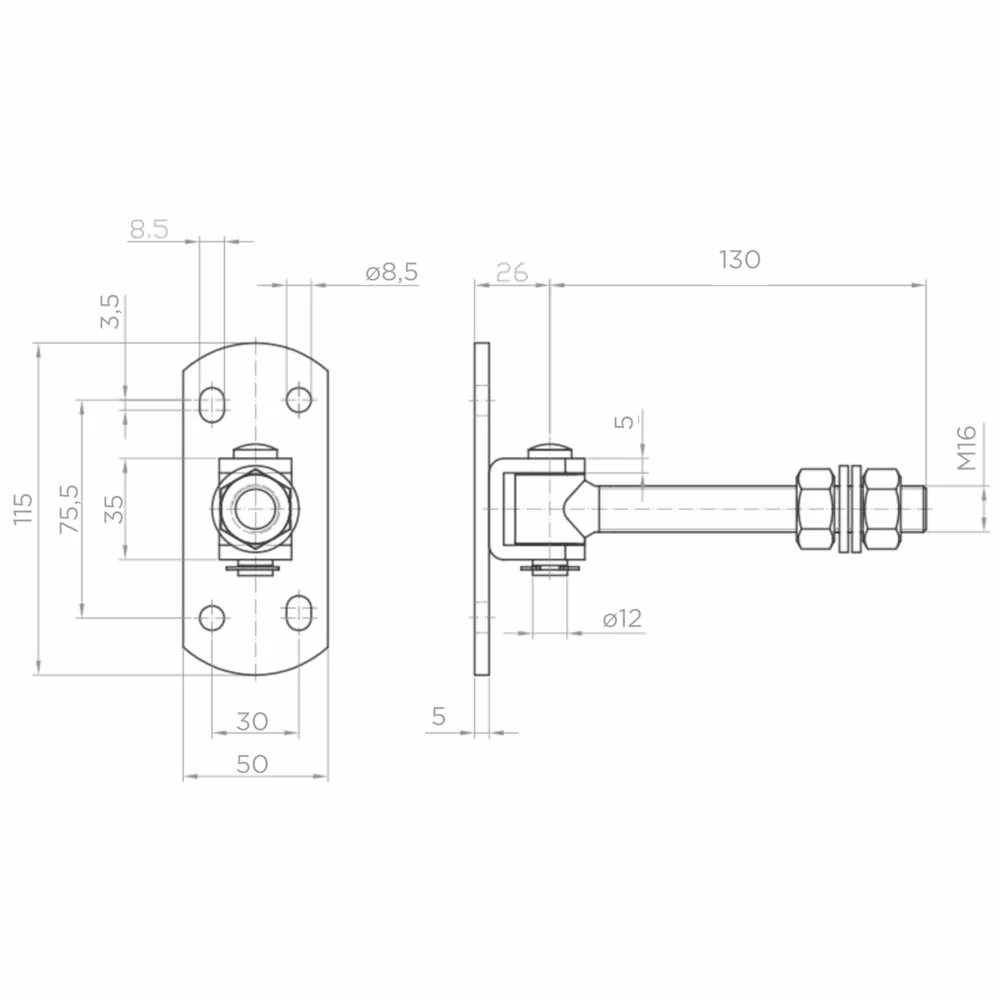

Dessin côté de la charnière réglable M16 avec plaque – vue de face et de côté
Dessin côté de la charnière réglable M16 avec plaque – vue de face et de côté

Dimensions et paramètres techniques

  • Matériau : acier
  • Protection anticorrosion : galvanisation
  • Filetage : M16
  • Longueur de la tige filetée : 130 mm
  • Dimensions de la plaque (haut. × larg.) : 115 × 50 mm
  • Épaisseur de la plaque : 5 mm
  • Entraxe des trous de montage (vertical) : 75,5 mm
  • Entraxe des trous de montage (horizontal) : 30 mm
  • Diamètre des trous de montage : ø8,5 mm
  • Diamètre de l'axe : ø12 mm
  • Distance de la base de la plaque à l'axe de l'axe : 26 mm
  • Épaisseur de la tôle de l'oreille de charnière : 5 mm
  • Longueur totale : 170 mm
  • Poids : 0,58 kg
  • Charge admissible d'une paire de charnières (battant 2 m) : 65 kg
  • EAN : 99915745
