Charnière PSG tournée pivotante à rotule ø 16 × 70 mm acier

Aller aux commentaires sur les produits

Charnière tournée pivotante PSG à rotule ø 16 × 70 mm en acier tourné. Douille et axe avec rotule à souder dans les portails battants. Longueur 70 mm, diamètre 16 mm, axe ø 10 mm. Poids 0,12 kg.

Voir la description complète
avec TVA sans TVA
Prix 0,57 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] zawiasy #113

  • Diamètre 16
  • Mode de fixation À sceller
  • Matériau Acier

Description

Charnière PSG tournée pivotante à rotule ø 16 × 70 mm acier

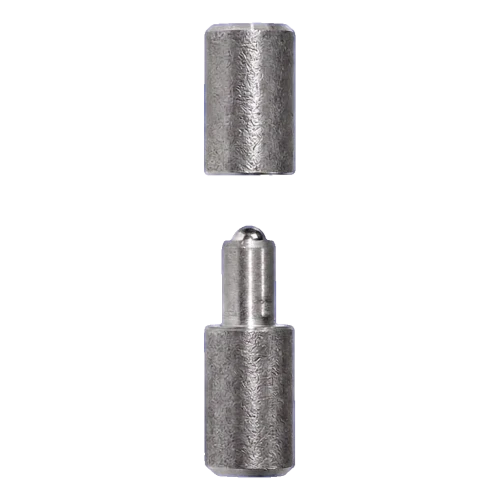

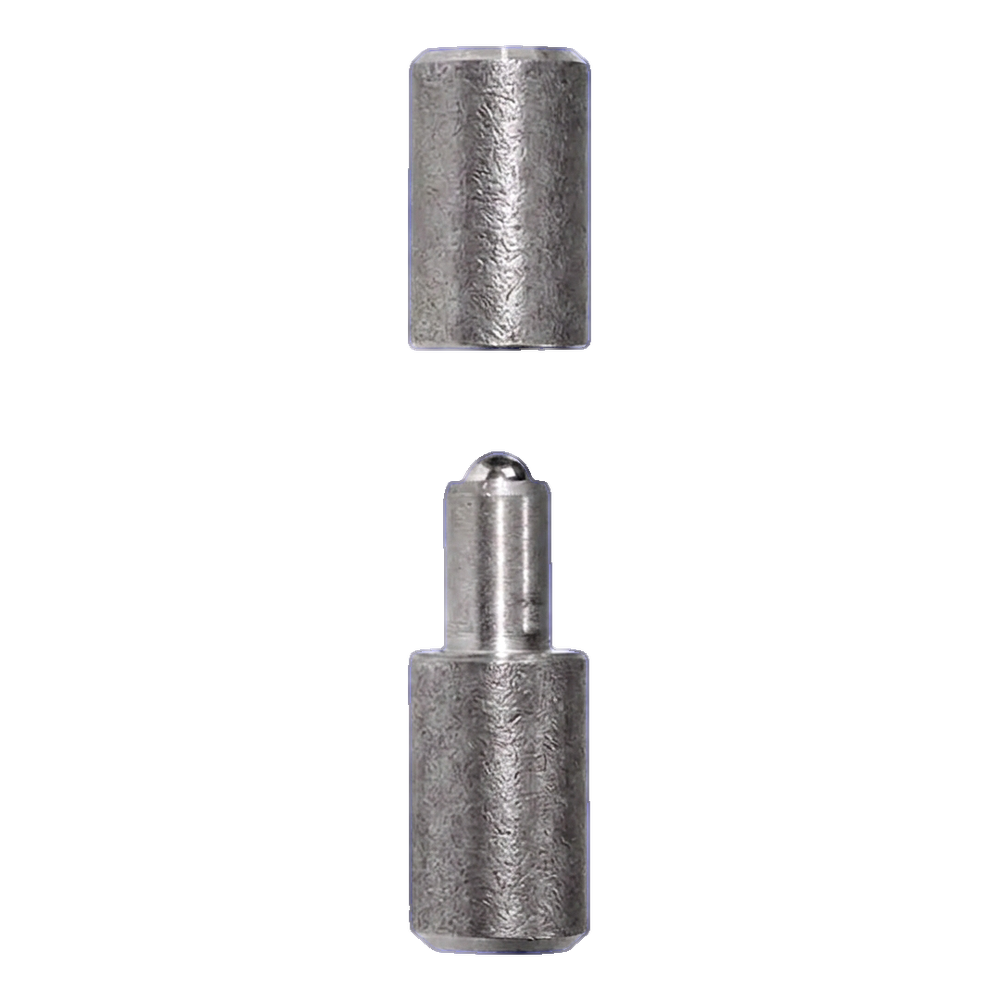

Charnière tournée à rotule PSG ø 16 mm – vue de deux éléments : douille et axe avec rotule
Charnière tournée à rotule PSG ø 16 mm – vue de deux éléments : douille et axe avec rotule

Charnière tournée à rotule destinée aux portails battants. Construction en deux parties composée d'une douille et d'un axe terminé par une rotule, garantissant une rotation fluide du battant du portail et une facilité de montage par soudage. Tournée en acier, prête à souder dans le cadre et le battant — sans nécessité de perçage ou d'utilisation de fixations supplémentaires.

Les dimensions compactes (ø 16 × 70 mm) permettent d'utiliser cette charnière sur les portails battants légers et moyens, les portillons ainsi que d'autres constructions métalliques nécessitant une liaison pivotante durable.

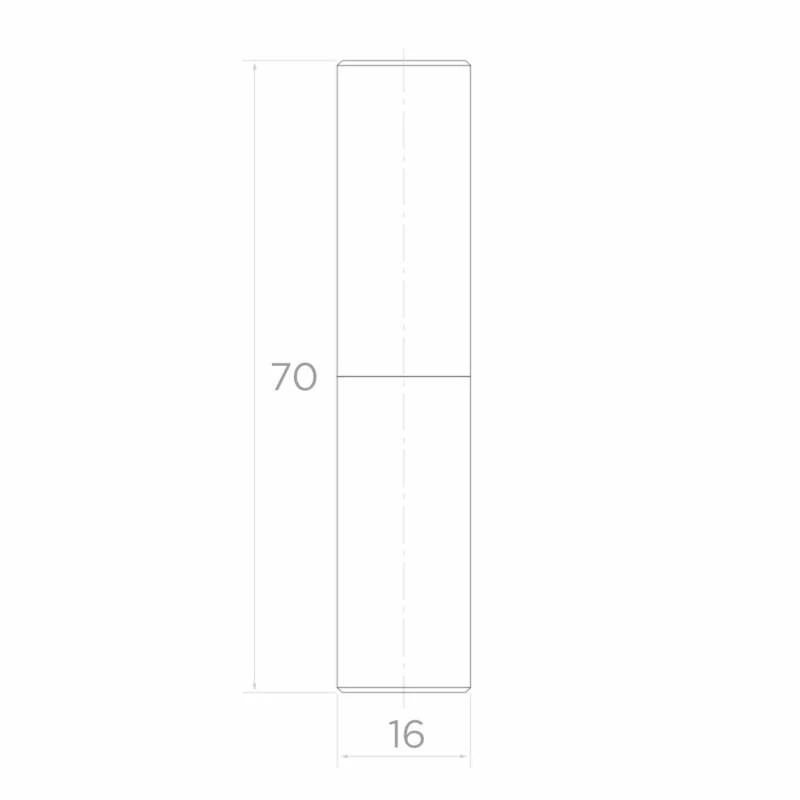

Dessin dimensionnel de la charnière tournée à rotule – diamètre 16 mm, hauteur 70 mm
Dessin dimensionnel de la charnière tournée à rotule – diamètre 16 mm, hauteur 70 mm

Dimensions et paramètres techniques

  • Longueur totale (H) : 70 mm
  • Diamètre extérieur : 16 mm
  • Longueur de l'axe : 17,5 mm
  • Diamètre de l'axe : 10 mm
  • Matériau : acier tourné
  • Type : à rotule
  • Poids : 0,12 kg
  • Fabricant : PSG
  • EAN : 5901289676557

Application et montage

La charnière se monte par soudage des deux parties — douille et axe — directement dans les éléments de construction du portail. La rotule à l'extrémité de l'axe permet une rotation libre tout en transmettant les charges axiales. Grâce à cette solution, le battant du portail fonctionne silencieusement et uniformément pendant toute la période d'exploitation. Idéale pour les portails battants, les portillons de jardin ainsi que toutes les constructions soudées en acier nécessitant une charnière pivotante.
