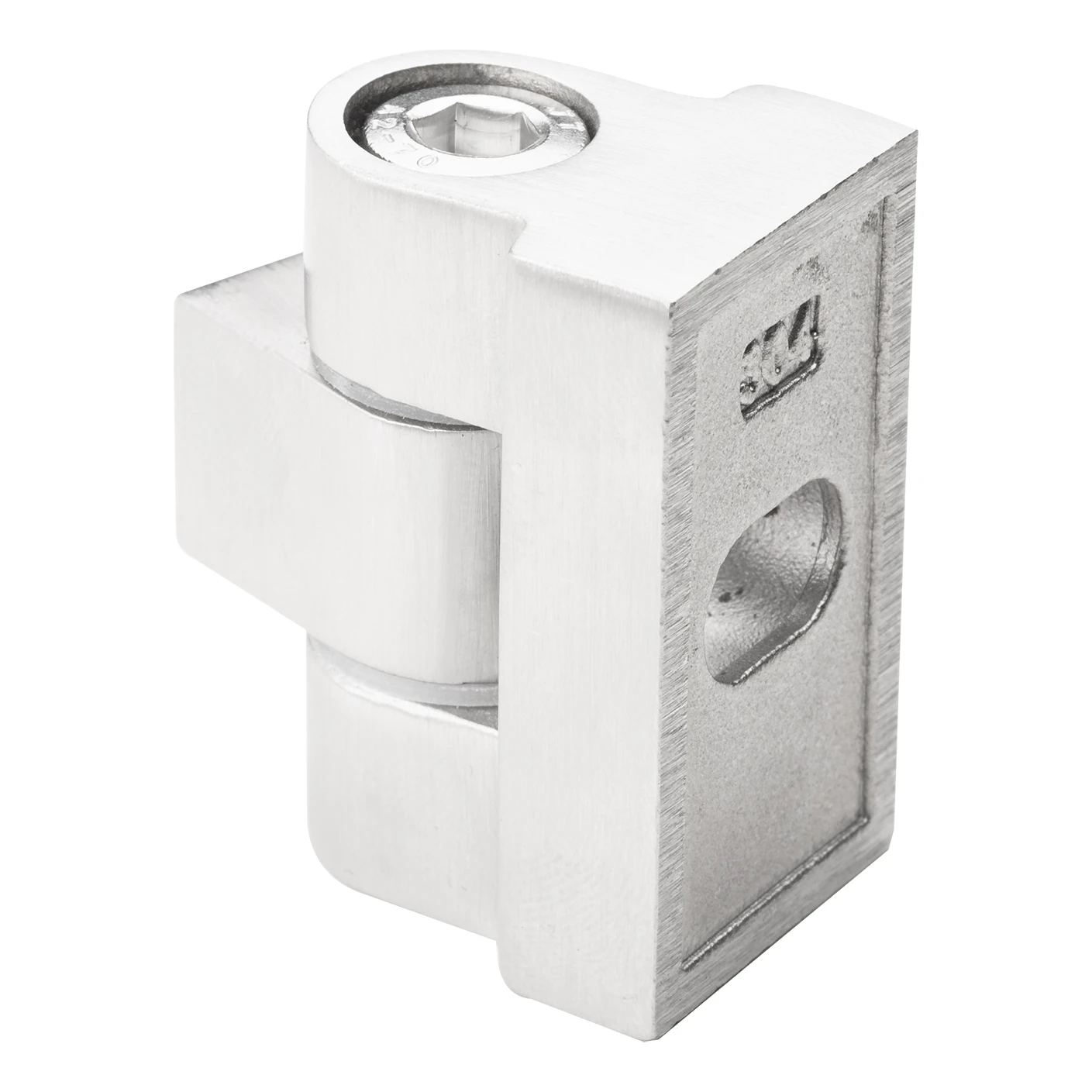

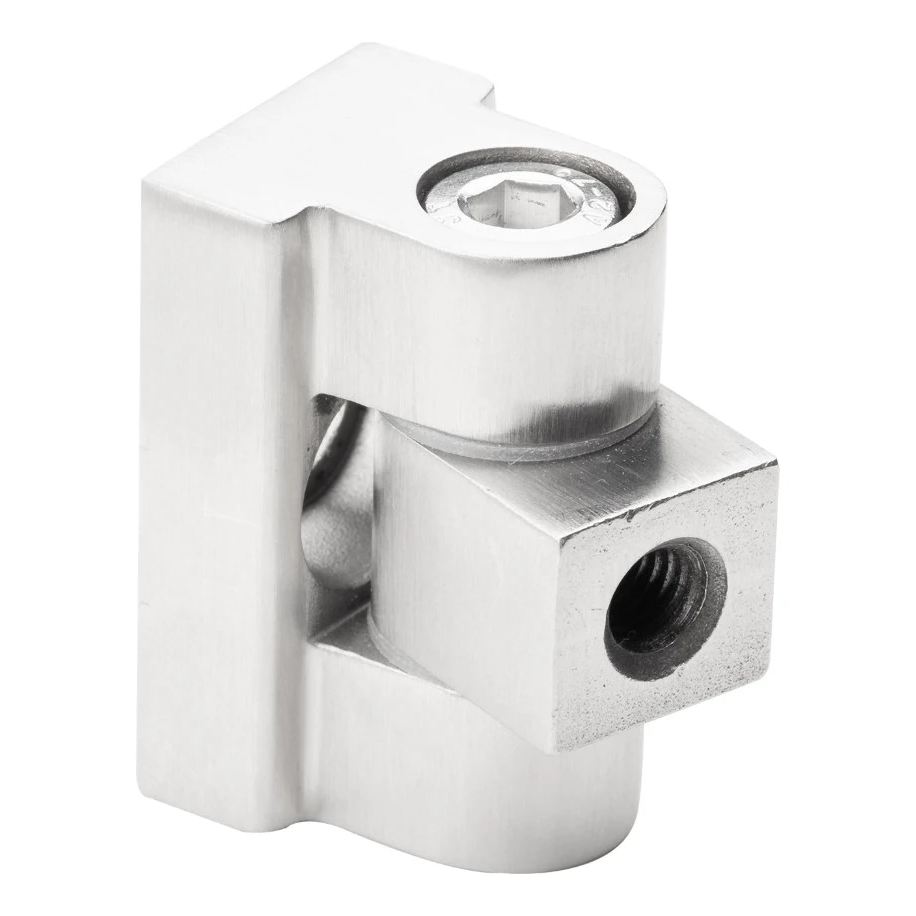

Charnière 180° pour fixation verre 45 x 45 x 26 mm système plat AISI304, satiné
produit indisponible
ajouter à la liste de souhaits
Description
Charnière 180° pour fixation verre 45×45×26 mm AISI 304 satiné
Charnière 180° pour fixation verre en acier inoxydable AISI 304 avec finition satiné — élément destiné au montage professionnel de constructions en verre en système plat. Permet l'ouverture du verre sur toute la plage 180° (90° de chaque côté), ce qui permet de concevoir librement cloisons, portes et cabines en verre sans limitations d'angle d'ouverture.
Durabilité et résistance à la corrosion
Le corps de la charnière est fabriqué en acier inoxydable haute qualité AISI 304, ce qui garantit une résistance durable à la corrosion — même dans des environnements à humidité élevée, comme les salles de bains, piscines ou cabines de douche. La finition satinée de la surface masque efficacement les traces de doigts et salissures, conservant un aspect esthétique avec un entretien minimal. Sur les dessins techniques sont indiquées les rugosités de surface Ra 1,6 et Ra 3,2 — ce qui confirme l'usinage mécanique précis des éléments.
Montage par vissage — système plat
La charnière est montée sur des surfaces planes par vissage avec filetage M8. Cette méthode assure une haute résistance de la liaison, une facilité d'installation et de démontage éventuel — sans nécessité d'utiliser d'outils spécialisés. Le trou oblong dans le corps permet le réglage de la position du verre dans une plage de 9 mm, ce qui facilite le positionnement précis du panneau de verre lors du montage.
Compatibilité avec le verre
La charnière est adaptée au montage de panneaux de verre d'épaisseur de 6 mm à 10,76 mm, ce qui inclut aussi bien le verre trempé monocouche que le verre feuilleté populaire (VSG). Grâce à cela, un seul modèle de charnière convient à différentes configurations — l'installateur n'a pas besoin de stocker des variantes séparées pour différentes épaisseurs de verre.
Dimensions et données techniques
- Dimensions du corps (L × H × larg.) : 45 × 45 × 26 mm
- Profondeur totale de l'assemblage avec connecteur : 36 mm
- Profondeur du corps : 29,5 mm
- Angle d'ouverture : 180° (90° de chaque côté)
- Filetage de fixation : M8
- Longueur de la partie filetée du connecteur : 15 mm
- Diamètre du trou traversant du connecteur : ø 8,2 mm
- Diamètre du trou pour axe : ø 8,5 mm
- Diamètre de l'approfondissement : ø 13,5 mm
- Trou oblong (réglage) : 9 mm
- Dimensions du connecteur rotatif : 24,5 × 18 × 15 mm
- Chanfreins : 2×C0,5 et C1
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Épaisseur de verre : de 6 mm à 10,76 mm
- Type de montage : système plat (sur surfaces planes)
- Poids : 0,16 kg

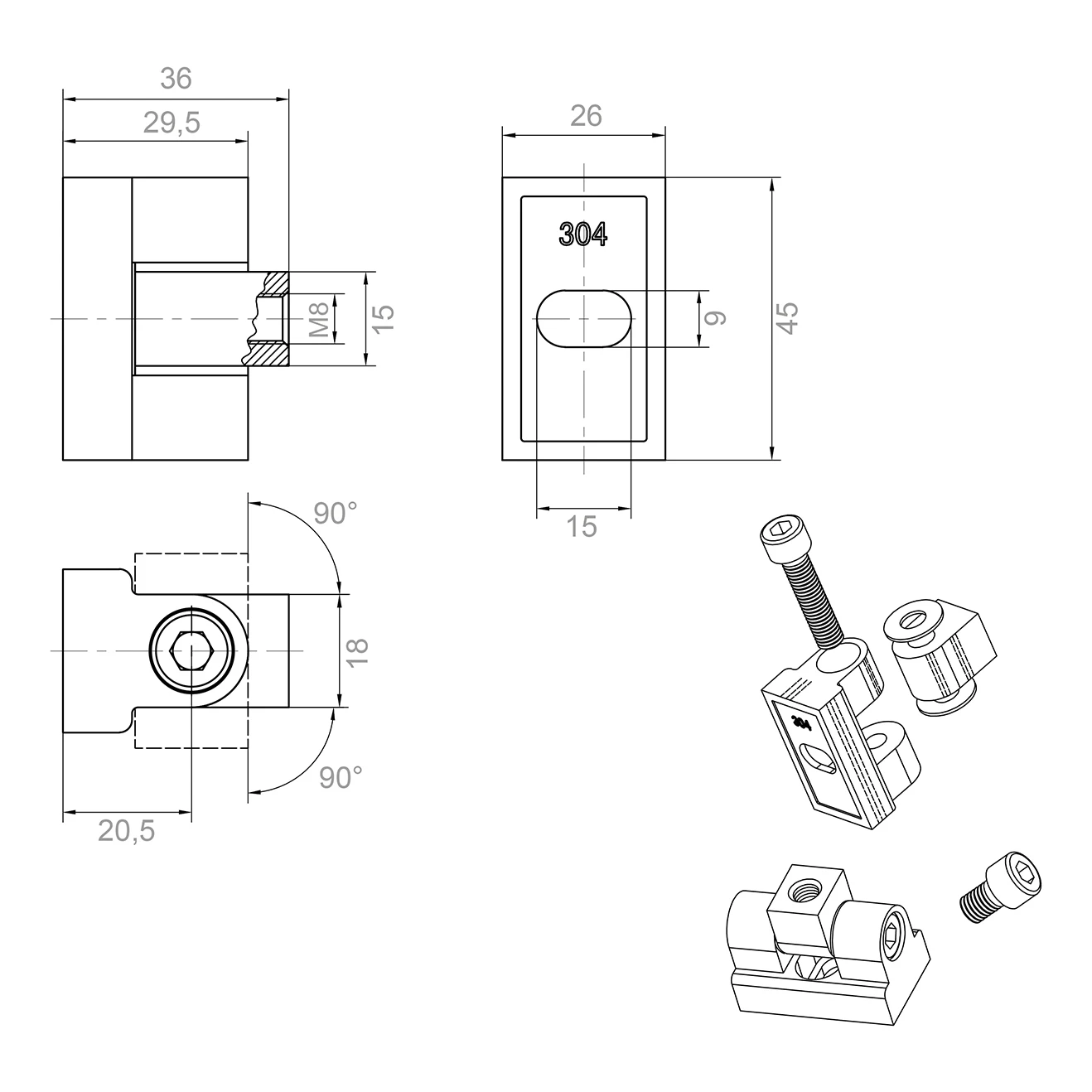

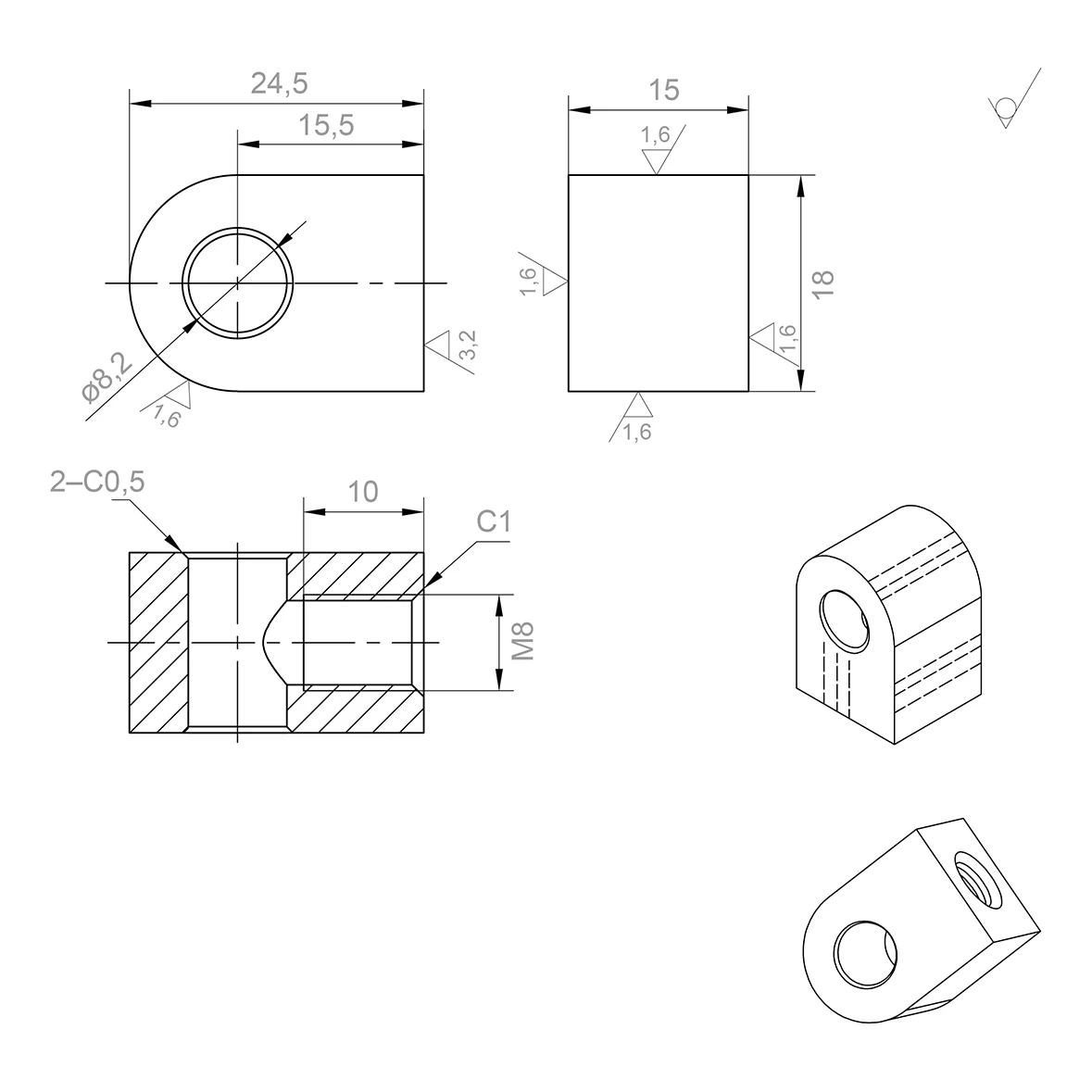

Dessins cotés des éléments
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
| Système de montage | Plat |
| Épaisseur du verre [mm] | 10,38-17,52 |
