Chariot roulant 89x100 mm pour rail 6V.089 de portail coulissant 8 galets en acier

Aller aux commentaires sur les produits

Chariot oscillant à 8 galets en acier pour rail 6V.089, à construction centrale multi-plaques. Platine de base 150×300 mm, fixation 4×M16, poids 11,3 kg, hauteur 169 mm.

Voir la description complète
avec TVA sans TVA
Prix 66,23 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 100x89x5
  • Type de produit Chariot individuel
  • Matériau des galets Acier
  • Nombre de galets [szt.] 8
  • Construction du chariot Pivotante
  • Type de système de roulement Système à roulettes

Description

Chariot roulant oscillant à 8 galets pour portail coulissant – galets en acier

Le chariot roulant oscillant à 8 galets est un élément de guidage robuste pour portails coulissants sur rail, compatible avec le rail 6V.089. Sa construction centrale multi-plaques offre une capacité de charge et une stabilité de fonctionnement accrues, tandis que les galets en acier garantissent un guidage fluide du vantail pendant de nombreuses années d'exploitation.

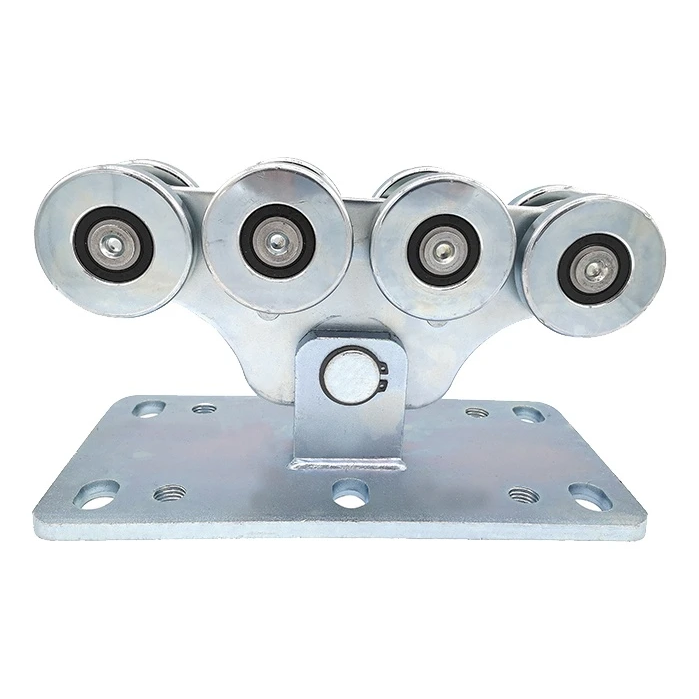

Chariot roulant oscillant à 8 galets – vue de face
Chariot roulant oscillant à 8 galets – vue de face

Caractéristiques principales du produit

  • Type : chariot roulant oscillant
  • Nombre de galets : 8
  • Matériau des galets : acier
  • Compatibilité : rail 6V.089
  • Construction : multi-plaques (résistance accrue)
  • Platine de montage avec perçages : 4× M16
  • Poids : 11,3 kg
  • Hauteur (H) : 169 mm

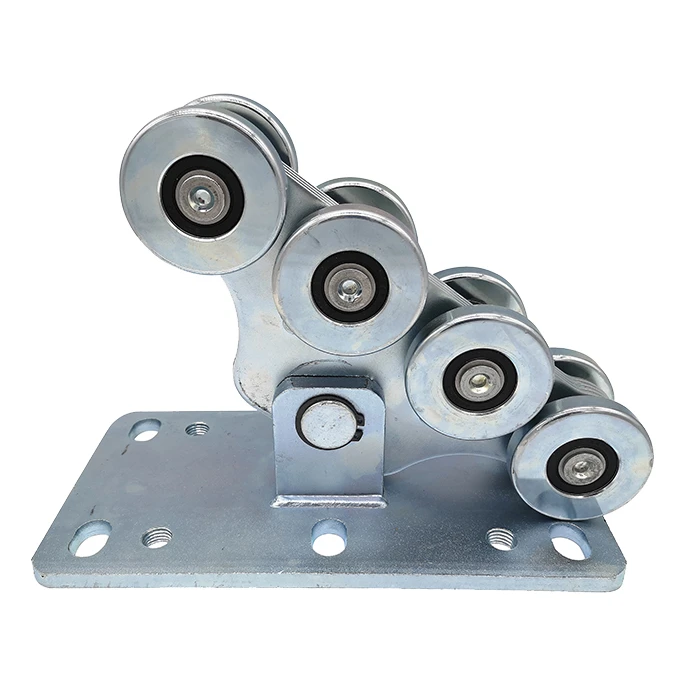

Chariot roulant à 8 galets – vue en perspective
Chariot roulant à 8 galets – vue en perspective

Durabilité et fiabilité sur le long terme

Le chariot se distingue par sa haute résistance aux chocs mécaniques et aux charges dynamiques. L'élément central multi-plaques réduit les déformations sous forte pression, ce qui garantit un guidage stable même pour les vantaux les plus lourds. Les galets en acier montés sur roulements assurent un fonctionnement silencieux et fluide, minimisant les résistances au roulement et limitant les besoins de maintenance. La construction oscillante compense les éventuels désalignements axiaux du rail, protégeant les galets contre une usure irrégulière.

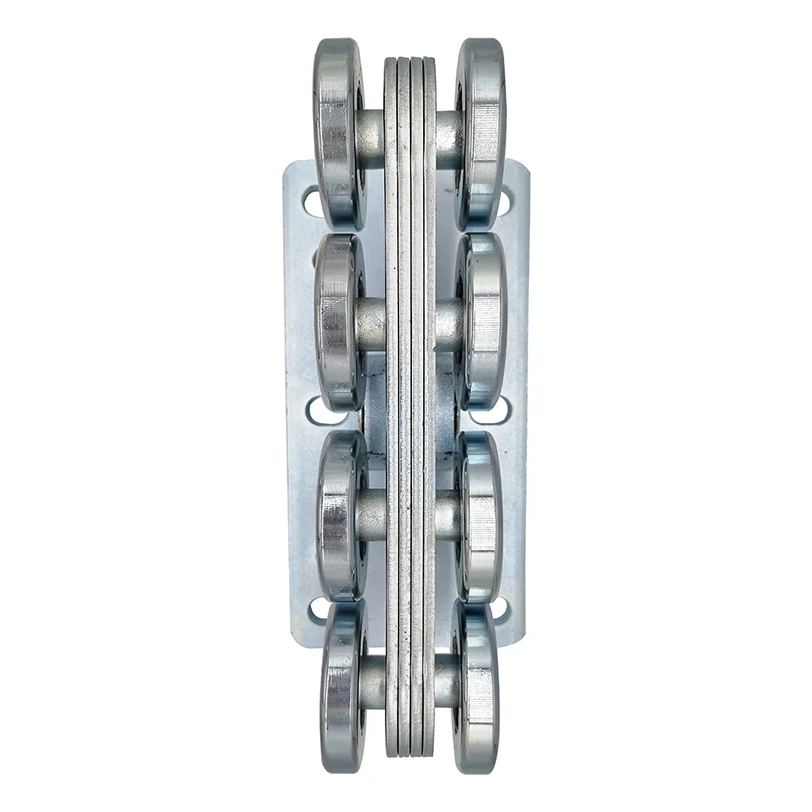

Chariot roulant – vue de dessus sur la disposition des galets
Chariot roulant – vue de dessus sur la disposition des galets

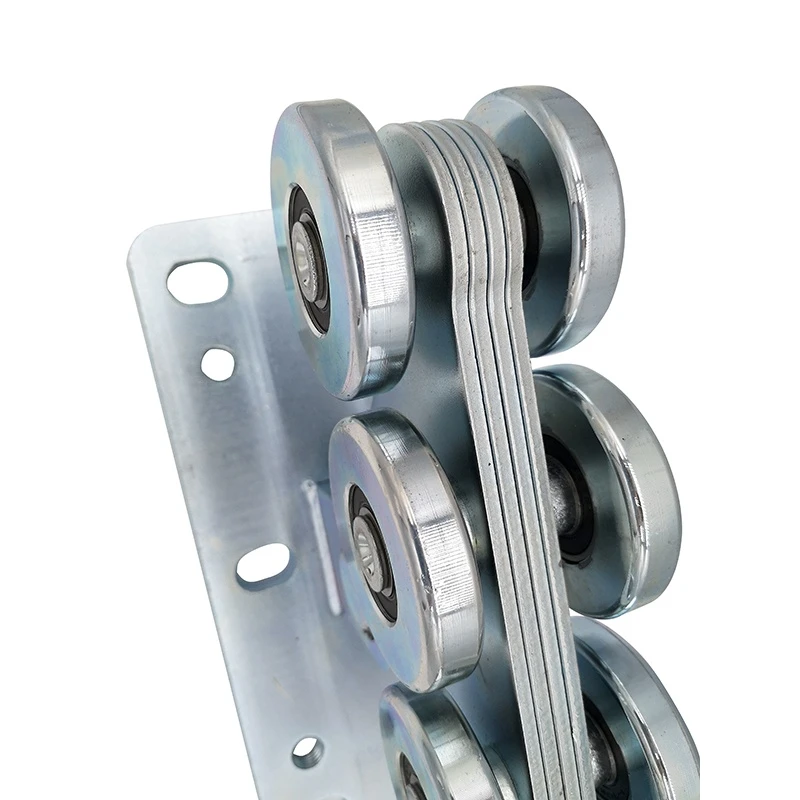

Chariot roulant – gros plan sur la construction multi-plaques et les galets en acier
Chariot roulant – gros plan sur la construction multi-plaques et les galets en acier

Dimensions générales

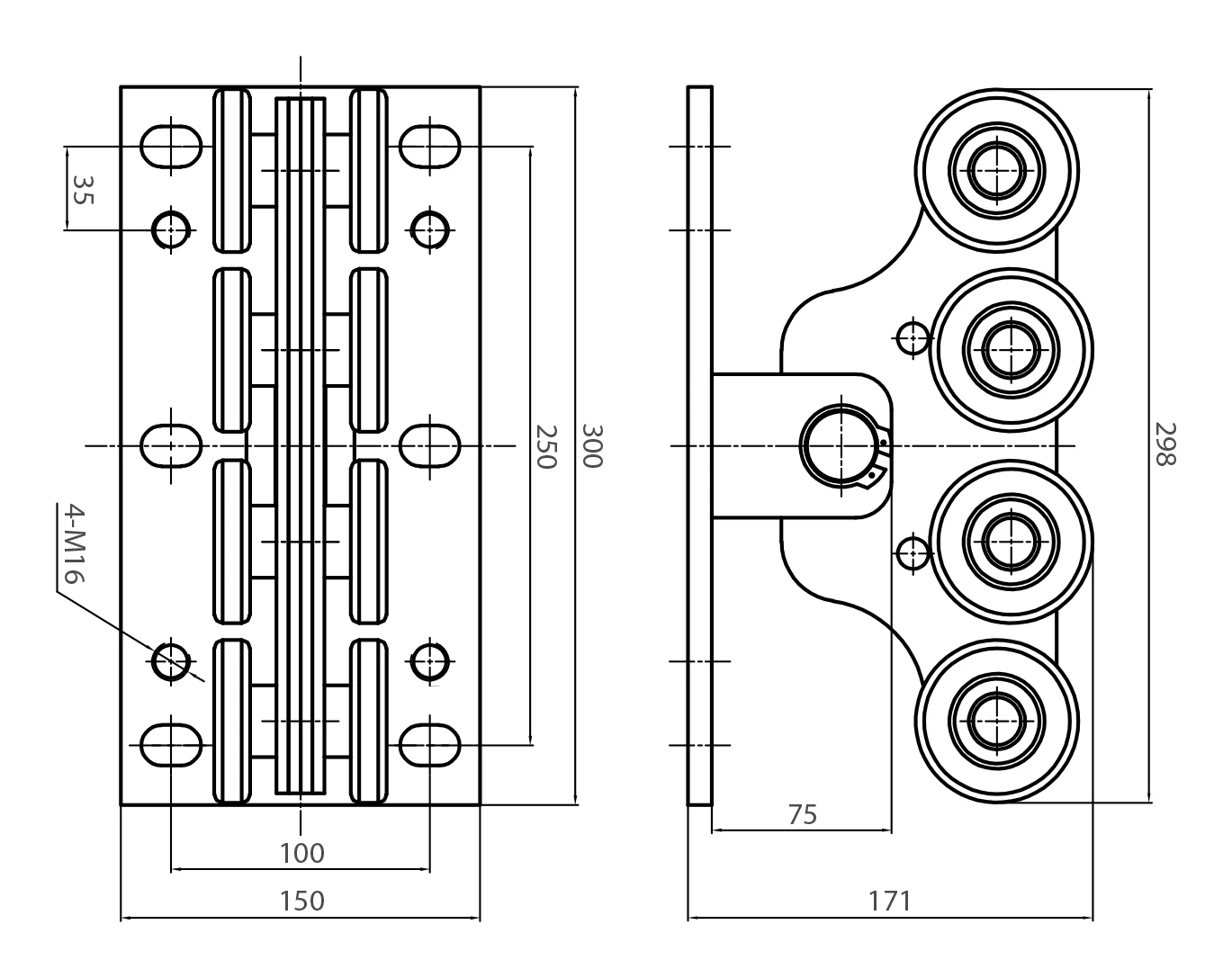

Dessin technique du chariot roulant – dimensions générales et entraxe des perçages de montage
Dessin technique du chariot roulant – dimensions générales et entraxe des perçages de montage

Le dessin technique présente les dimensions clés du chariot, permettant de planifier précisément le montage dans le caisson du portail :

  • Dimensions de la platine de base : 150 × 300 mm
  • Entraxe des perçages de montage : 100 × 250 mm
  • Perçages de montage : 4× M16
  • Distance de bord des perçages : 35 mm
  • Largeur totale avec galets : 171 mm
  • Hauteur totale (vue de côté) : 298 mm
  • Décalage de l'axe des galets par rapport au bord de la platine : 75 mm

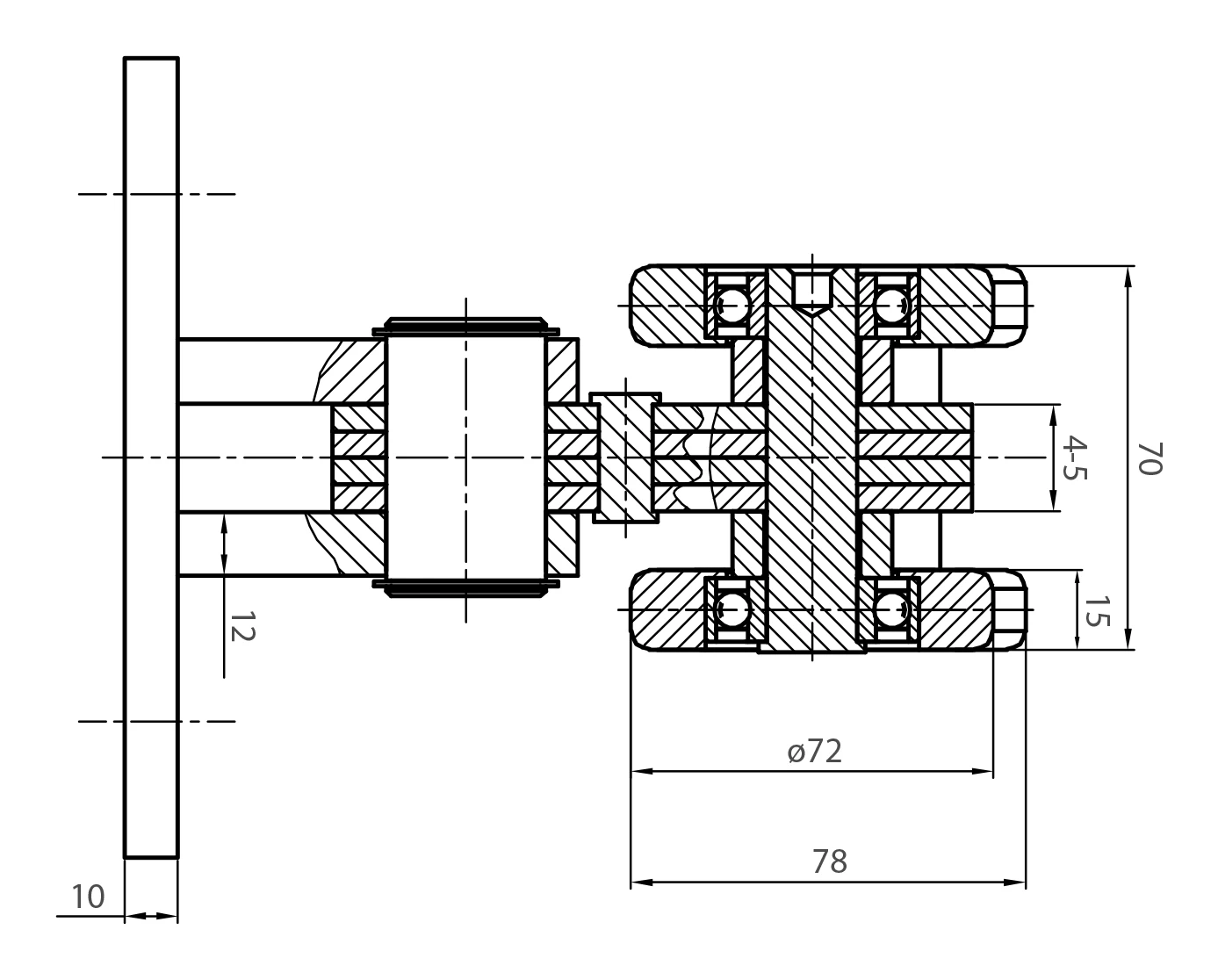

Coupe technique du chariot roulant – dimensions des galets et détails de construction
Coupe technique du chariot roulant – dimensions des galets et détails de construction

Paramètres des galets et de la coupe transversale

  • Diamètre du galet : ø72 mm
  • Largeur du galet : 78 mm
  • Hauteur de l'ensemble galet : 70 mm
  • Fente de guidage du rail : 4–5 mm
  • Épaisseur de la platine de base : 10 mm
  • Diamètre du roulement : 12 mm
  • Jeu inférieur : 15 mm
  • Volume : 5243,44 cm³
  • EAN : 5903313200240

Le chariot constitue un sous-ensemble prêt à monter qui, une fois fixé au cadre du portail à l'aide de quatre vis M16, est immédiatement opérationnel. Grâce à sa solide construction en acier et à ses roulements usinés avec précision, le produit garantit une exploitation longue durée sans défaillance, même pour les portails industriels à usage intensif.
