Chariot roulant 80 roulettes plastique

Aller aux commentaires sur les produits

Chariot roulant oscillant 5 galets pour portails autoportants, rail 80×80×5 mm, charge 450 kg, construction galvanisée.

Voir la description complète
avec TVA sans TVA
Prix 32,81 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 80x80x5
  • Type de produit Chariot individuel
  • Charge max. [kg] 450
  • Matériau des galets Plastique
  • Nombre de galets [szt.] 5
  • Construction du chariot Pivotante
  • Type de système de roulement Système à roulettes

Description

Chariot roulant 80 oscillant à 5 galets pour portails coulissants autoportants

Le chariot roulant 80 est un élément porteur oscillant à 5 galets, conçu pour les portails coulissants autoportants. Grâce à sa construction oscillante, le chariot s'adapte automatiquement au rail du portail, garantissant un fonctionnement fluide et silencieux même lors d'une utilisation intensive. C'est un composant fiable qui accélère considérablement le montage et élimine la nécessité d'un alignement précis.

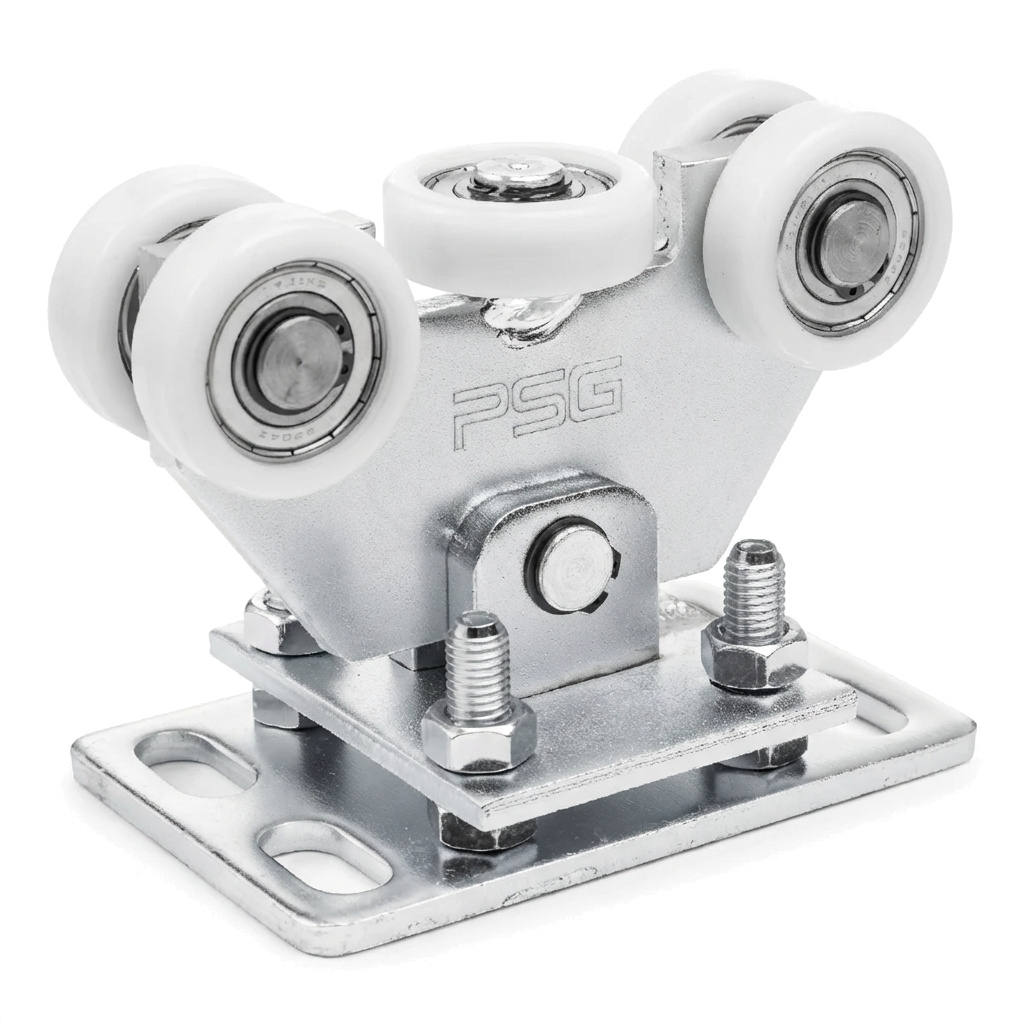

Chariot roulant 80 oscillant à 5 galets – vue en perspective
Chariot roulant 80 oscillant à 5 galets – vue en perspective

Le chariot est équipé de 5 galets en matière plastique – 4 galets verticaux et 1 galet horizontal stabilisant les déviations latérales du portail. Les galets sont montés sur roulements à billes, ce qui garantit une longue durée de vie et une résistance au roulement minimale. La liaison avec la platine de montage est assurée par un pivot permettant l'oscillation du chariot et la compensation des éventuelles irrégularités du rail de roulement.

Le réglage en hauteur s'effectue à l'aide de vis de montage dans la platine de base – cela permet un nivellement précis du portail après la mise en place du chariot. La platine de montage est dotée de trous oblongs facilitant la correction de position lors de l'installation.

La structure du chariot est galvanisée, ce qui assure une protection anticorrosion efficace et une durabilité en conditions extérieures. La charge maximale est de 450 kg, ce qui rend le chariot adapté aussi bien aux portails légers qu'aux structures industrielles plus importantes.

Caractéristiques techniques

  • Type : oscillant, 5 galets
  • Galets : matière plastique sur roulements à billes (4 verticaux + 1 horizontal)
  • Charge maximale : 450 kg
  • Rail de roulement : 80 × 80 × 5 mm
  • Hauteur du chariot (H) : 155 mm
  • Protection anticorrosion : galvanisation
  • Poids : 5,2 kg

Dimensions générales

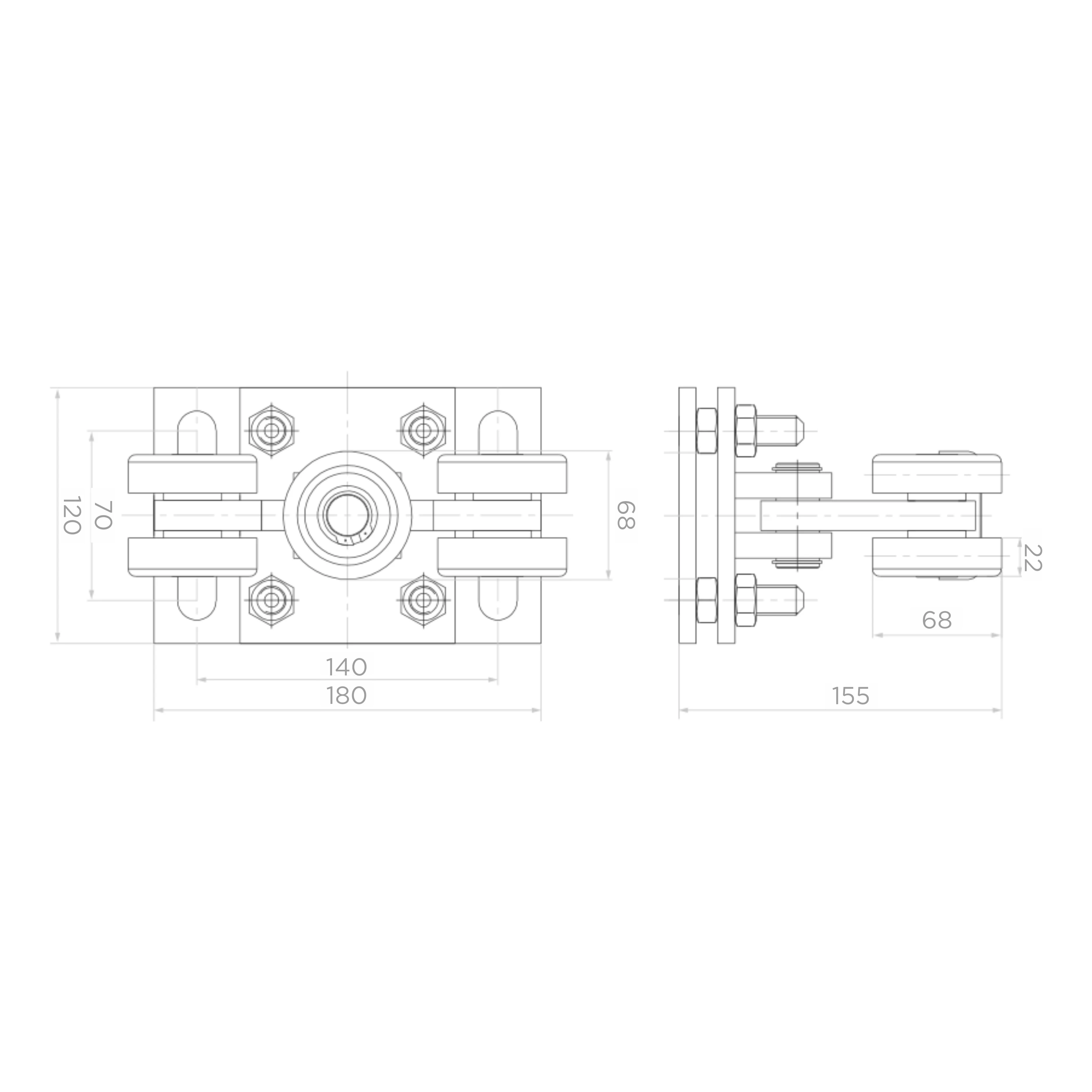

Chariot roulant 80 – dessin technique avec dimensions
Chariot roulant 80 – dessin technique avec dimensions
  • Dimensions de la platine de base : 180 × 120 mm
  • Entraxe des trous de montage : 140 × 70 mm
  • Largeur de l'ensemble de galets : 68 mm
  • Profondeur totale (avec galets) : 155 mm
  • Hauteur des galets au-dessus de la base : 68 mm
  • Épaisseur de la base avec réglage : 22 mm
