Chariot roulant 68 pour portail coulissant - système 68x68, galets en acier

Aller aux commentaires sur les produits

Élément du système 68×68 avec 8 galets en acier sur deux niveaux, roulements 6201 RS, corps en acier galvanisé à chaud, fixation M14.

Voir la description complète
avec TVA sans TVA
Prix 33,98 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 68x68x3,5
  • Type de produit Chariot individuel
  • Matériau des galets Acier
  • Nombre de galets [szt.] 8
  • Construction du chariot Fixe
  • Type de système de roulement Système à roulettes

Description

Chariot de portail coulissant 68 – 8 galets en acier, système 68×68

Le chariot de portail 68 est un élément clé des systèmes de portails coulissants 68×68, responsable du guidage fluide, silencieux et stable du vantail sur le rail de roulement. Équipé de 8 galets en acier répartis sur deux niveaux, il assure une répartition uniforme des charges et élimine les forces obliques agissant sur les roulements — ce qui se traduit directement par une durée de vie prolongée et une réduction du bruit en cours d'utilisation.

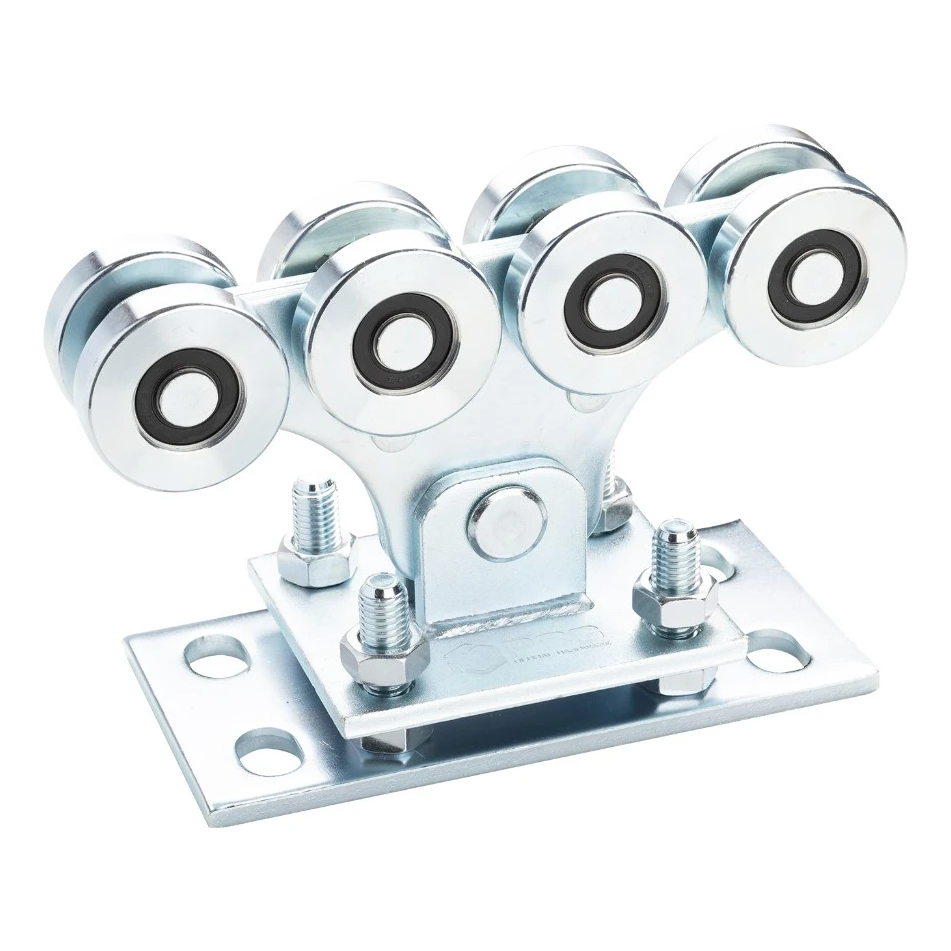

Chariot de portail coulissant 68 avec 8 galets en acier sur deux niveaux
Chariot de portail coulissant 68 avec 8 galets en acier sur deux niveaux

Construction robuste et protection anticorrosion

Le corps du chariot est fabriqué en acier de haute qualité, protégé contre la corrosion par galvanisation électrolytique. Grâce à cela, l'élément conserve une résistance totale aux conditions atmosphériques variables — pluie, humidité, variations de température — et garantit un fonctionnement fiable sur de nombreuses années, même en cas d'utilisation intensive du portail.

Le système de roulement est équipé de roulements à billes 6201 RS avec joint en caoutchouc, qui protègent l'intérieur du roulement contre les contaminants et assurent un fonctionnement silencieux et fluide des galets. La disposition à deux niveaux élimine les forces obliques, ce qui prolonge davantage la durée de vie des roulements et réduit la résistance au roulement.

Réglage de montage simplifié

La conception de la platine avec fixation par boulons M14 permet un réglage précis de la hauteur du chariot sur les tiges d'ancrage — il suffit d'intercaler des rondelles appropriées. L'installateur peut ainsi ajuster rapidement le positionnement du portail aux conditions du chantier, sans recourir à des outils ou éléments supplémentaires. Le chariot est compatible avec le rail de guidage destiné au système 68×68.

Dimensions et spécifications techniques

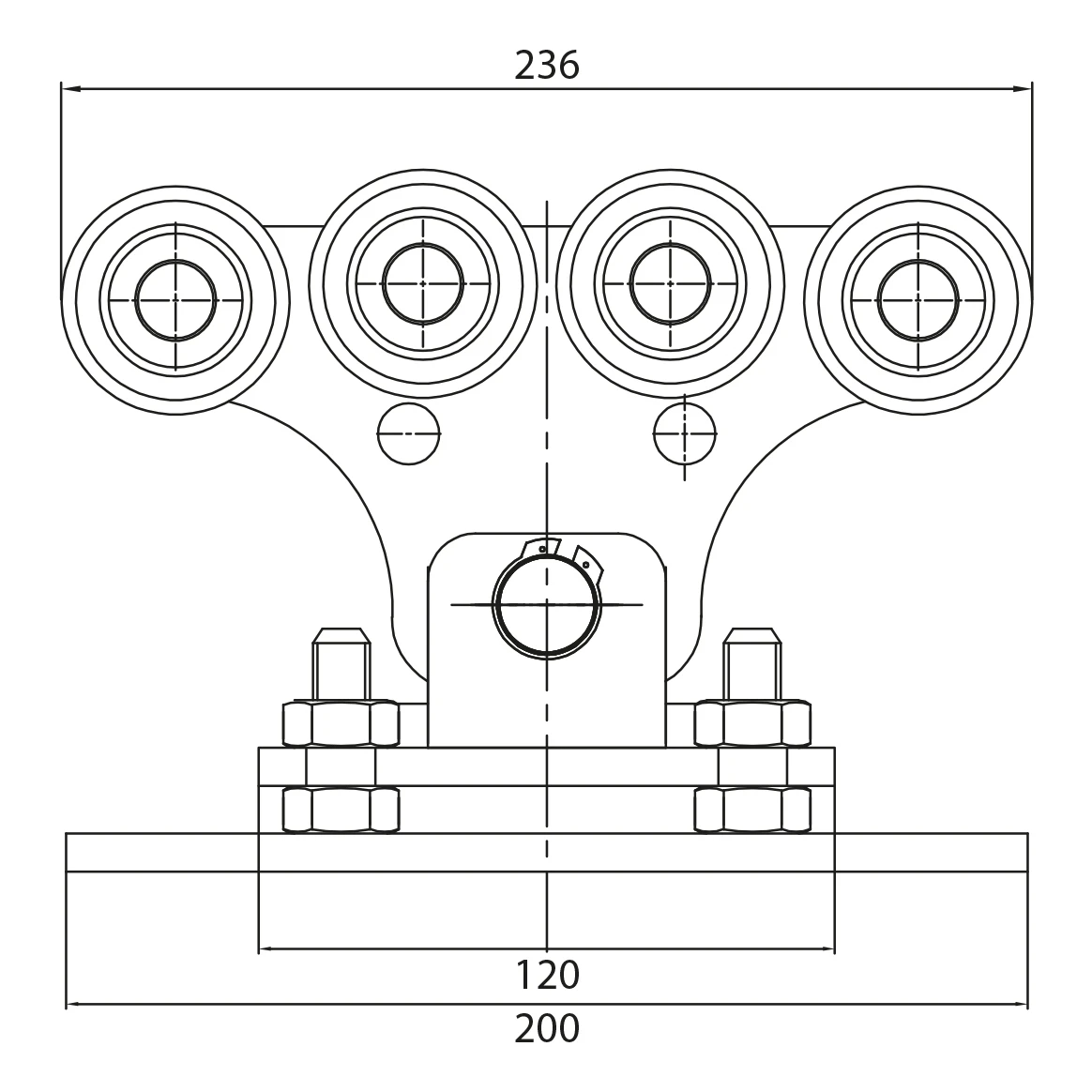

Dessin technique du chariot de portail 68 – vue de face avec dimensions 236 mm, 200 mm, 120 mm
Dessin technique du chariot de portail 68 – vue de face avec dimensions 236 mm, 200 mm, 120 mm
  • Système : 68×68
  • Système de roulement : 8 galets en acier sur deux niveaux
  • Diamètre extérieur du galet : 60 mm
  • Diamètre de travail du galet (dans la gorge) : 56 mm
  • Largeur du galet : 14,5 mm
  • Roulements : à billes 6201 RS
  • Matériau : acier galvanisé électrolytiquement
  • Longueur totale (L) : 236 mm
  • Hauteur du chariot (H) : 157 mm
  • Largeur de l'ensemble de galets : 48 mm
  • Épaisseur de la tôle porteuse : 10 mm
  • Longueur de la platine : 200 mm
  • Longueur de la plaque de montage supérieure : 120 mm
  • Largeur de la platine : 100 mm
  • Épaisseur des plaques de la platine : 2 × 8 mm
  • Filetage des boulons de fixation : M14
  • Poids : 5,4 kg

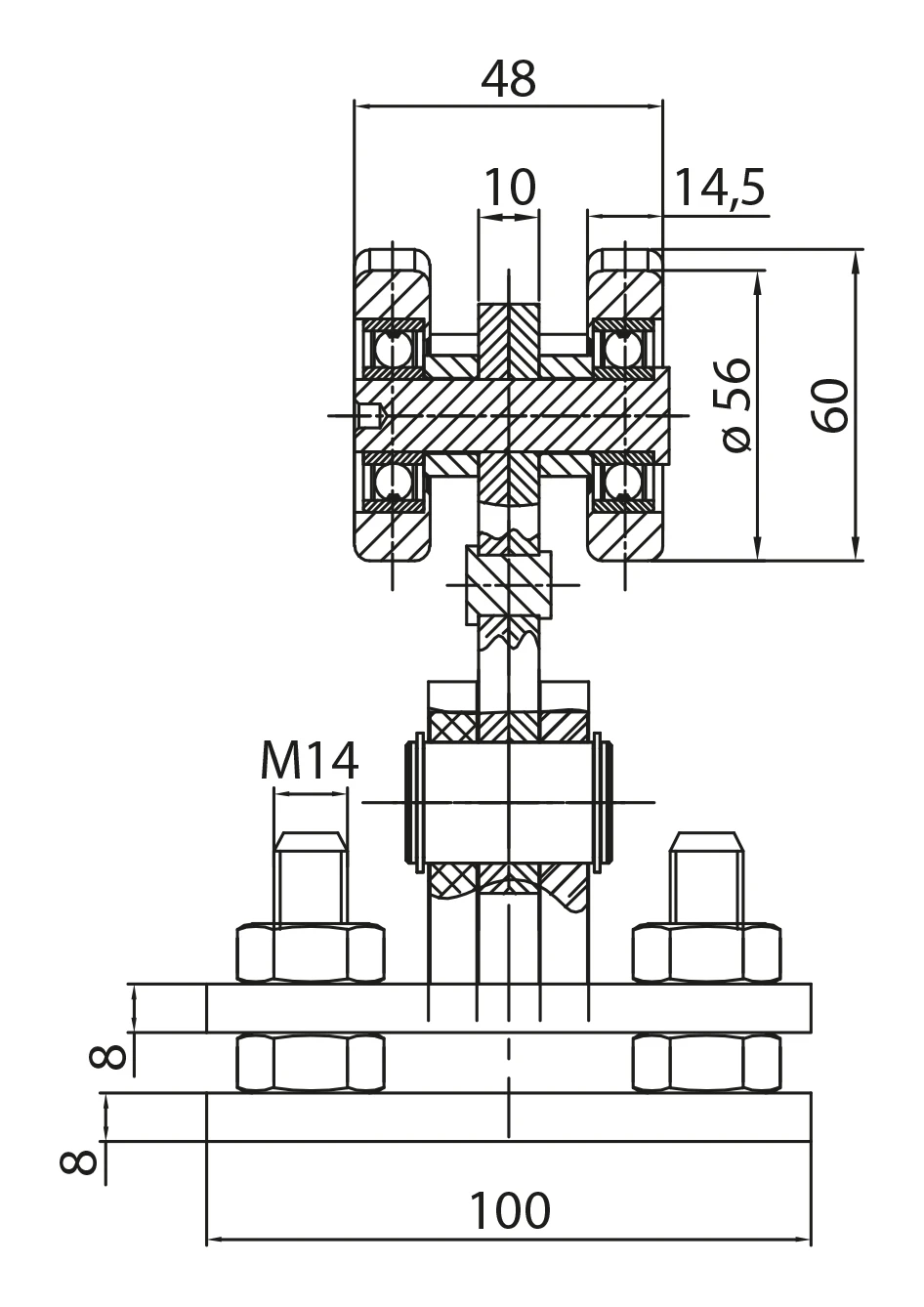

Coupe latérale du chariot de portail 68 avec dimensions des galets, roulements et platine de montage
Coupe latérale du chariot de portail 68 avec dimensions des galets, roulements et platine de montage

Avantages pour l'installateur

  • Disposition à deux niveaux de 8 galets — guidage stable et répartition uniforme des charges du vantail
  • Roulements 6201 RS avec joint — fonctionnement silencieux et protection contre les contaminants
  • Élimination des forces obliques — durée de vie prolongée des roulements et bruit d'exploitation réduit
  • Galvanisation électrolytique — protection anticorrosion efficace en conditions extérieures
  • Réglage sur tiges d'ancrage — positionnement rapide et précis du portail lors du montage
  • Compatibilité avec le rail du système 68×68 — adaptation assurée au système de guidage éprouvé
