Chariot de portail coulissant 70 à 5 galets oscillant galets acier
produit indisponible
ajouter à la liste de souhaits
Description

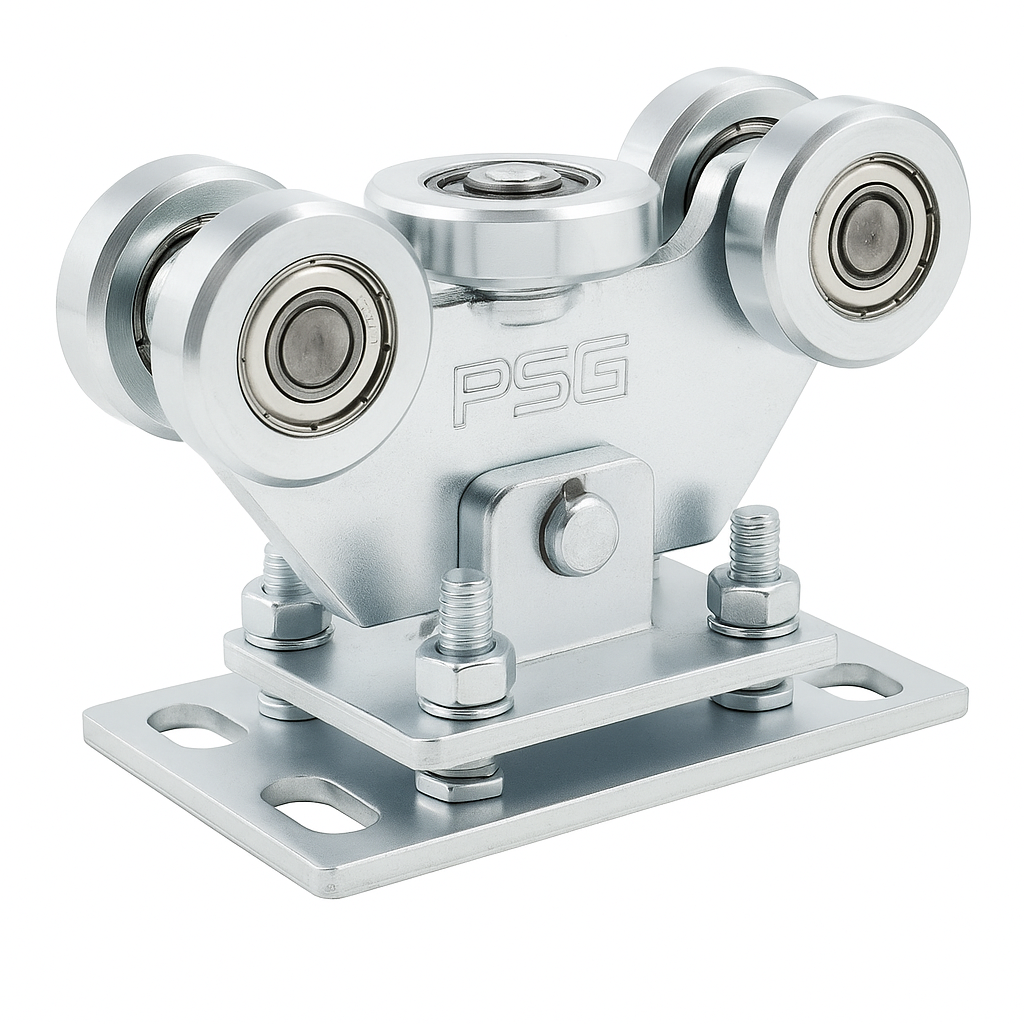

Chariot de portail coulissant 70 – 5 galets oscillant, galets en acier
Le chariot de portail 70 est un élément de roulement robuste à 5 galets, conçu pour les portails coulissants autoportants. La construction oscillante avec axe reliant le chariot à la platine assure un ajustement automatique au profil du rail, garantissant un fonctionnement fluide et sans défaillance du portail, même sous de fortes charges — jusqu'à 650 kg.
Construction et principe de fonctionnement
Le chariot est équipé de 5 galets en acier, dont un galet horizontal, qui coopèrent avec le rail de guidage aux dimensions 70×70×4 mm. Tous les galets sont montés sur roulements à billes, ce qui garantit une faible résistance au roulement et un fonctionnement silencieux. Le mécanisme oscillant permet au chariot de pivoter par rapport à la platine de montage — compensant ainsi les légères irrégularités et déformations du rail, tout en répartissant uniformément la charge sur l'ensemble des galets.
Le réglage en hauteur s'effectue à l'aide de vis intégrées dans la platine, permettant un positionnement précis du portail lors de l'installation. L'ensemble est recouvert d'un revêtement de zinc qui protège les éléments en acier contre la corrosion et assure une utilisation durable en extérieur.
Caractéristiques techniques
- Nombre de galets : 5 (dont 1 galet horizontal)
- Matériau des galets : acier avec roulements à billes
- Rail compatible : 70×70×4 mm
- Charge maximale : 650 kg
- Hauteur (H) : 150 mm
- Dimensions de la platine (larg. × long.) : 180 × 120 mm
- Entraxe de montage de la platine : 140 × 65 mm
- Profondeur latérale : 150 mm
- Largeur du corps : 60 mm
- Épaisseur de la platine : 17 mm
- Poids : 5,7 kg
- Volume : 5243 cm³
- Protection anticorrosion : galvanisation
- Type de liaison avec la platine : axe oscillant
- Réglage en hauteur : oui — par vis
- EAN : 5901289674546
Application et montage
Ce chariot est destiné aux installations professionnelles de portails coulissants autoportants dont le vantail pèse jusqu'à 650 kg. Grâce à sa construction oscillante et à son réglage en hauteur, le montage est rapide et ne nécessite pas de fondation parfaitement nivelée — l'installateur dispose d'une possibilité de correction précise lors du réglage du portail. Les orifices de montage dans la platine permettent un ancrage solide au sol à l'aide de vis standard.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Construction du chariot | Pivotante |
| Taille du rail de guidage | 70x70x4 |
| Type de produit | Chariot individuel |
| Charge max. [kg] | 650 |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 5 |
| Type de système de roulement | Système à roulettes |
