Chariot de portail 80 pour portail coulissant avec 5 galets en acier réglable
produit indisponible
ajouter à la liste de souhaits
Description
Chariot de portail coulissant à 5 galets – acier, 550 kg
Chariot de portail coulissant à 5 galets pour portails coulissants autoportants — élément de roulement robuste conçu pour les portails de grande masse. Grâce à sa construction oscillante, le chariot s'adapte automatiquement à la position du rail, ce qui élimine les contraintes dues aux irrégularités du sol et garantit un fonctionnement fluide et sans défaillance du portail pendant de nombreuses années d'utilisation.
Construction et principe de fonctionnement

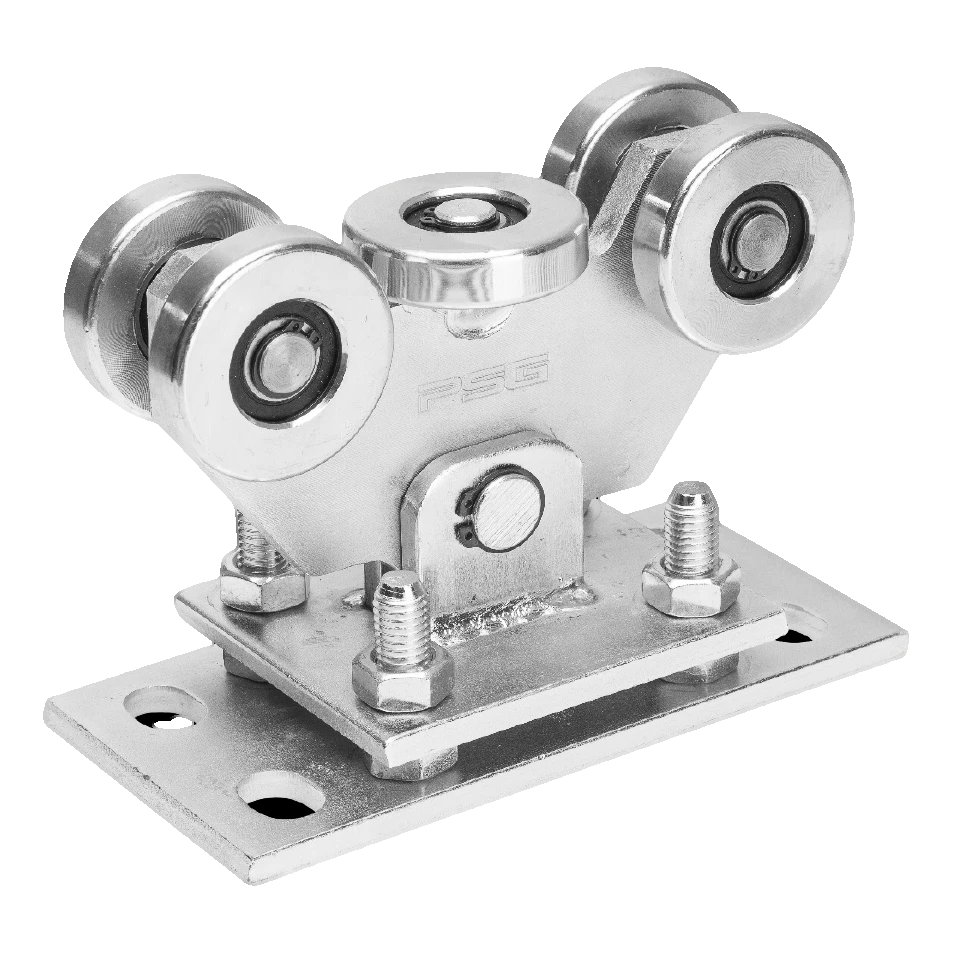

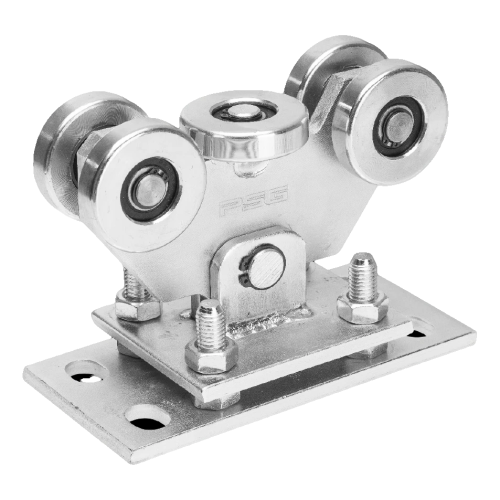

Le chariot est équipé de 5 galets en acier — quatre galets porteurs disposés verticalement et un galet horizontal assurant la fonction de guidage. Cette configuration garantit un appui stable du rail du portail aussi bien par le bas que latéralement, ce qui se traduit par un fonctionnement silencieux et une usure minimale des éléments de roulement. Le corps du chariot est relié à la platine de base par un axe oscillant, permettant à l'ensemble des galets de pivoter et de compenser d'éventuels écarts de montage. Le réglage en hauteur s'effectue à l'aide de vis bloquées par des écrous — cela permet de régler précisément le niveau du rail par rapport aux montants du portail sans avoir recours à des cales d'épaisseur.
Le chariot est destiné à un rail de profil 80 × 80 × 5 mm et supporte une charge allant jusqu'à 550 kg, ce qui en fait une solution adaptée aux portails de dimensions moyennes et grandes — aussi bien dans les propriétés résidentielles que sur les sites industriels.

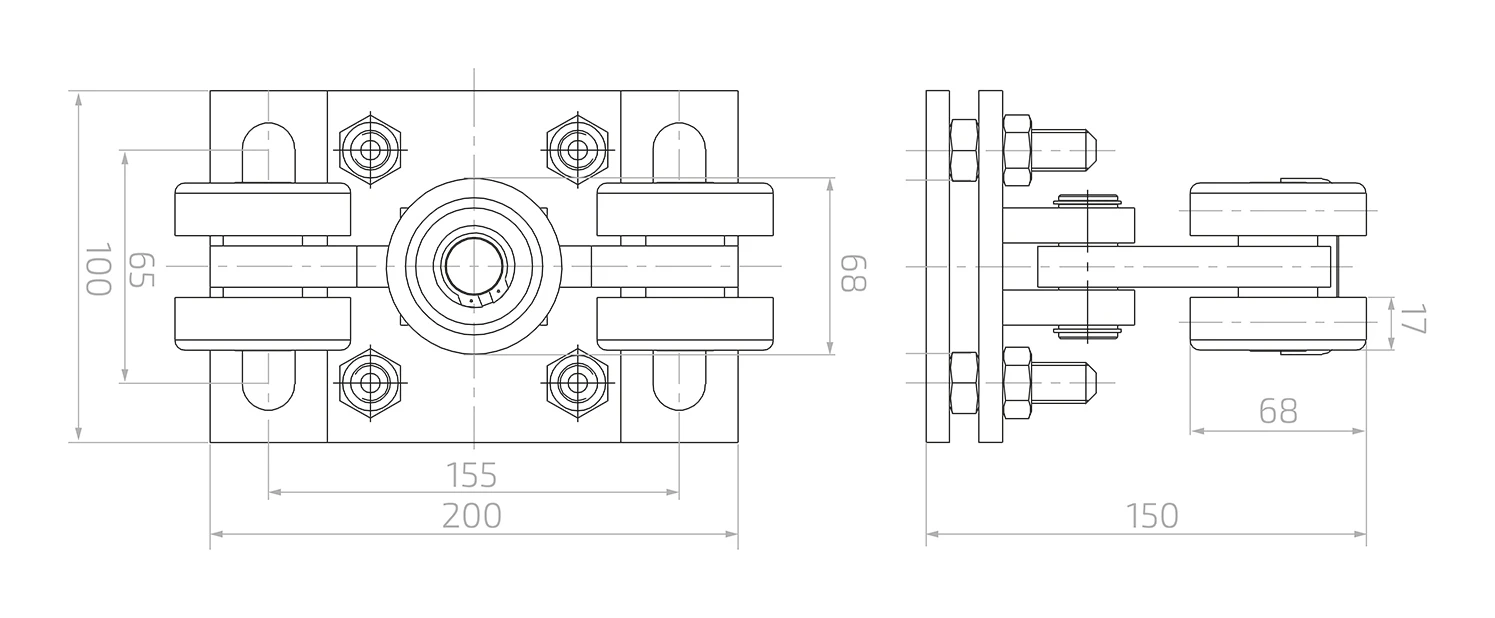

Dimensions et caractéristiques techniques
- Charge maximale : 550 kg
- Nombre de galets : 5 (4 porteurs verticaux + 1 de guidage horizontal)
- Matériau des galets : acier
- Finition de surface : galvanisé
- Rail : profil 80 × 80 × 5 mm
- Dimensions de la platine de base : 200 × 100 mm
- Entraxe des trous de fixation (longitudinal) : 155 mm
- Entraxe des trous de fixation (transversal) : 65 mm
- Diamètre du galet : 68 mm
- Largeur du galet : 17 mm
- Largeur de l'ensemble des galets : 68 mm
- Hauteur totale du chariot : 150 mm
- Poids : 5,5 kg
- EAN : 5901289674652
Avantages pour l'installateur
- La construction oscillante compense les imprécisions de montage et les irrégularités du sol
- Réglage en hauteur par vis — mise à niveau rapide et précise du rail
- Les trous oblongs dans la platine de montage permettent de corriger la position du chariot après ancrage
- Le revêtement galvanisé assure une résistance à la corrosion en conditions extérieures
- Les galets en acier à roulements garantissent une longue durée de vie et un fonctionnement silencieux
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Charge max. [kg] | 550 |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 5 |
| Construction du chariot | Pivotante |
| Taille du rail de guidage | 80x80x5 |
| Type de produit | Chariot individuel |
| Type de système de roulement | Système à roulettes |
