Chariot 80 à galets en acier pour portails coulissants autoportants
produit indisponible
ajouter à la liste de souhaits
Description

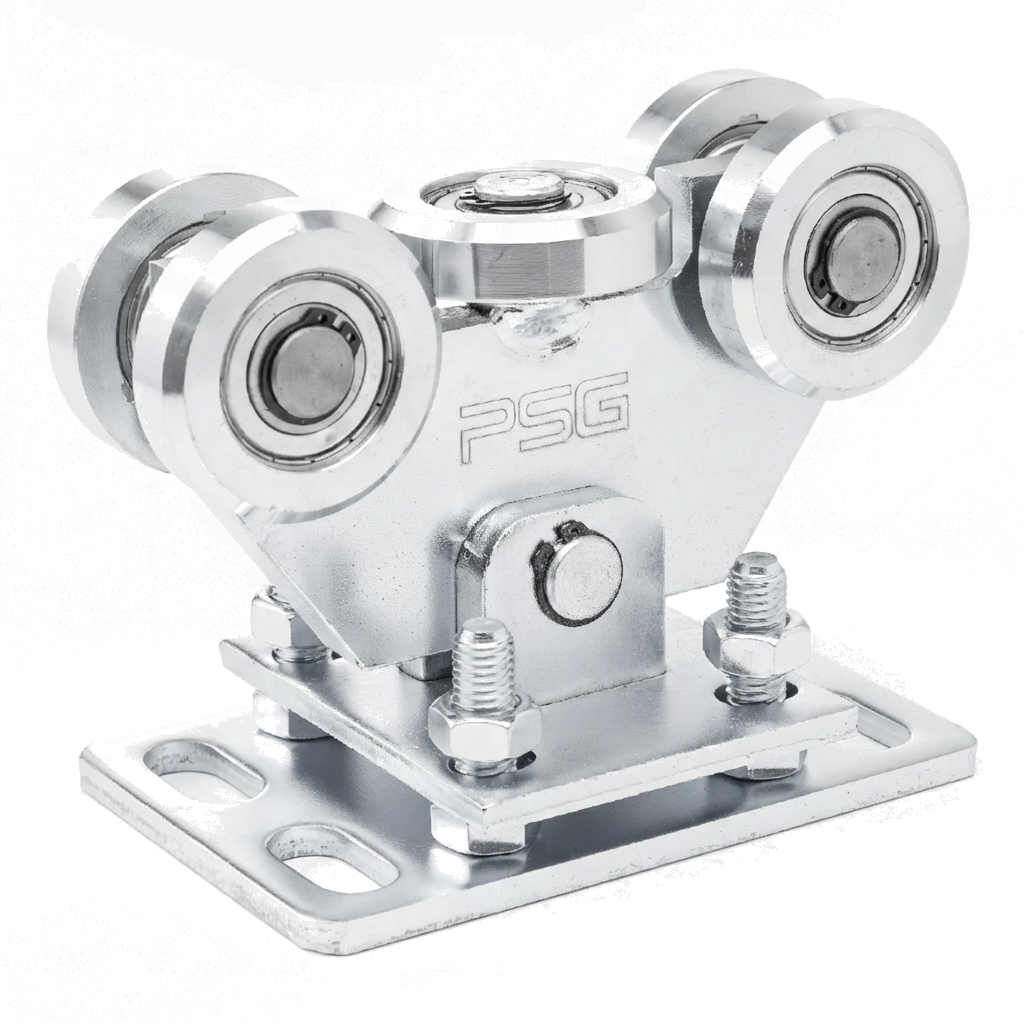

Chariot roulant 80 pour portail coulissant – 5 galets, oscillant, galets en acier
Le chariot roulant 80 est un chariot oscillant robuste à 5 galets, conçu pour les portails coulissants autoportants. Grâce à sa construction oscillante, il s'adapte parfaitement au rail de roulement, garantissant un fonctionnement fluide et silencieux du portail même sous de fortes charges – jusqu'à 750 kg.
Le chariot est équipé de 5 galets en acier, dont un galet horizontal, qui assurent un guidage stable du portail dans le rail. La liaison avec la platine de montage est réalisée par un pivot, permettant un ajustement oscillant au rail et la compensation des légères irrégularités de la voie de roulement.
Le réglage en hauteur s'effectue à l'aide de vis, permettant un positionnement précis du portail par rapport au rail et au sol. Cela est particulièrement important lors du montage – cela élimine la nécessité d'utiliser des cales ou des éléments d'espacement supplémentaires.
Caractéristiques techniques
- Rail de roulement : 80×80×5 mm
- Charge maximale : 750 kg
- Nombre de galets : 5 (dont 1 galet horizontal)
- Matériau des galets : acier
- Finition : galvanisation électrolytique
- Hauteur (H) : 155 mm
- Dimensions de la platine : 180×120 mm
- Poids : 6,2 kg
Dimensions et dessin technique

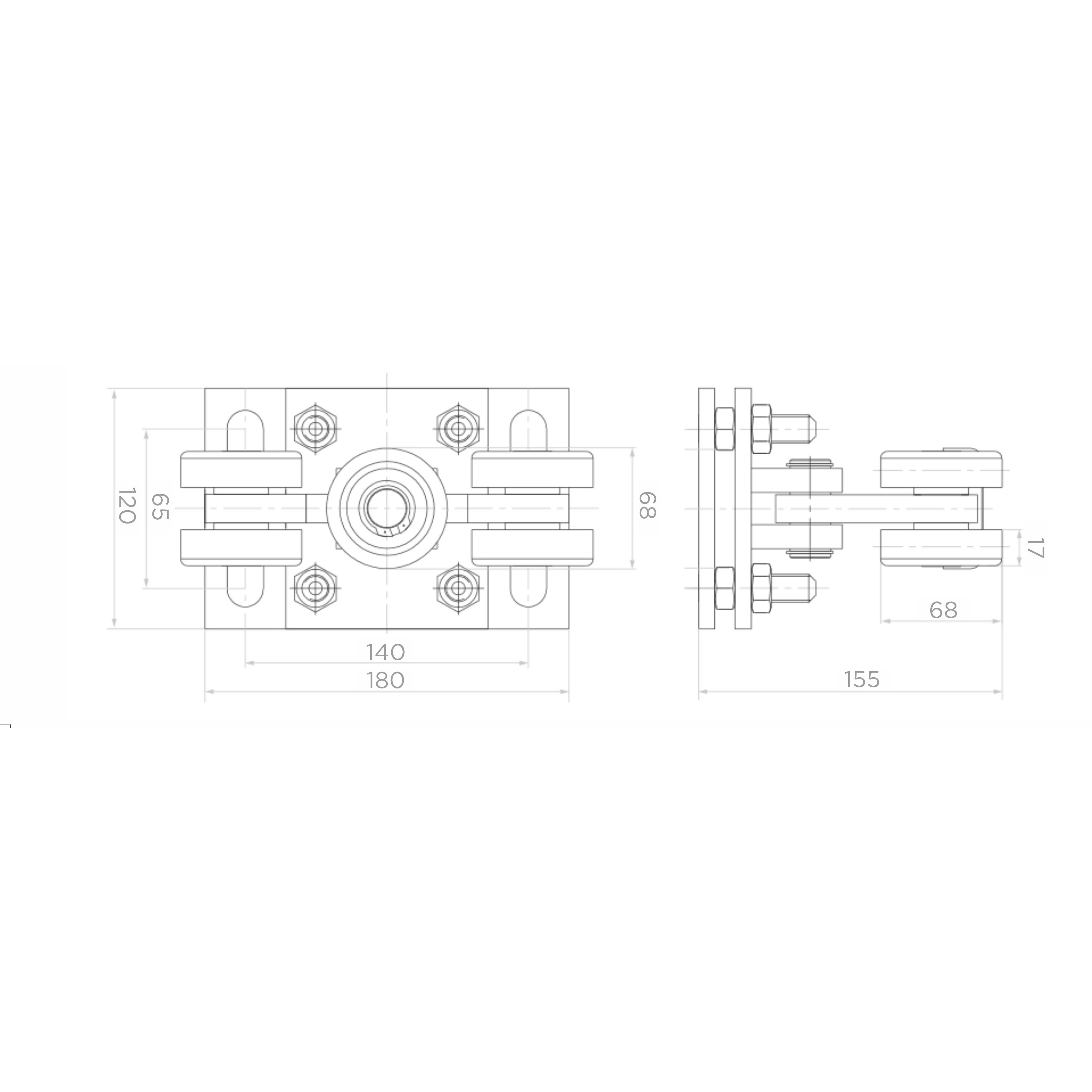

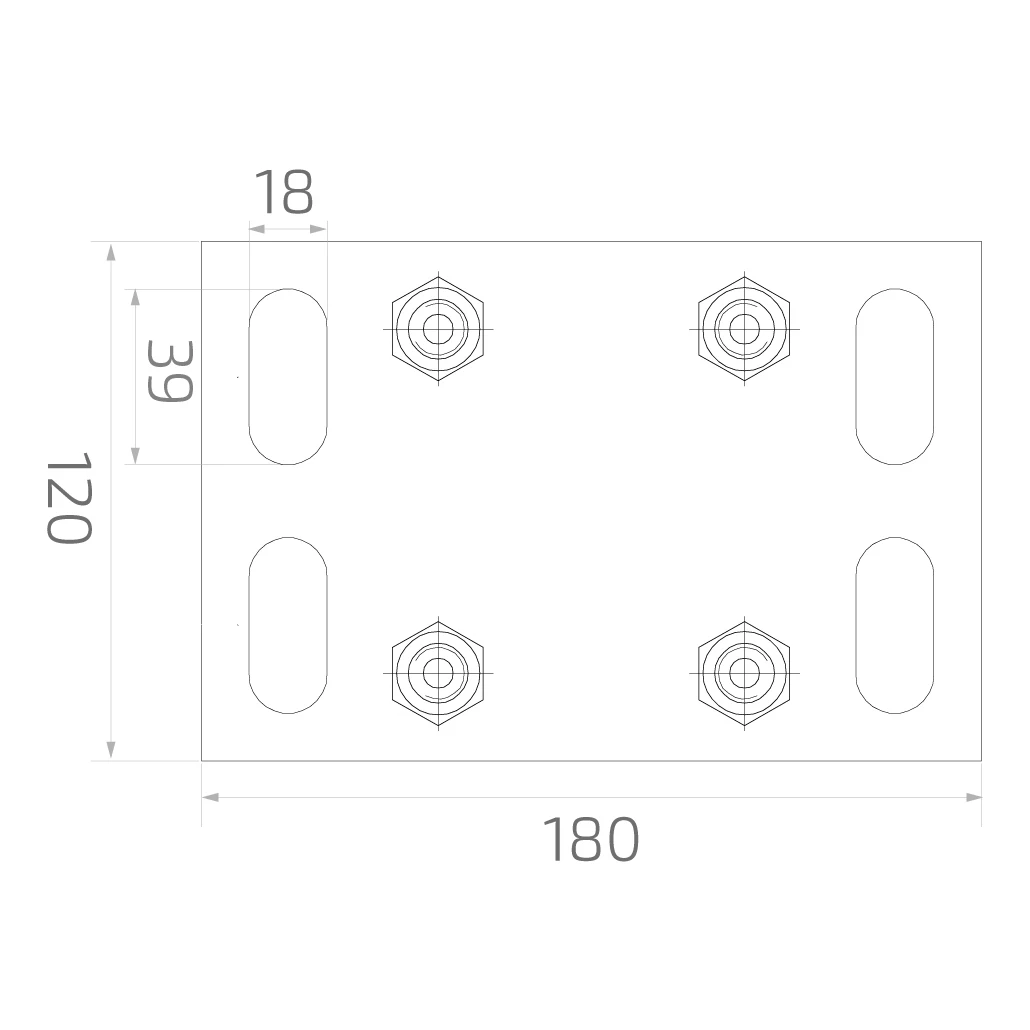

La platine de montage aux dimensions 180×120 mm dispose d'orifices oblongs (18×39 mm) facilitant le réglage de la position du chariot lors de la fixation sur le socle. L'entraxe des galets est de 140 mm dans l'axe longitudinal et de 68 mm dans l'axe transversal, et la profondeur totale du chariot avec les galets est de 155 mm.
Principaux avantages
- Construction oscillante – l'adaptation automatique au rail de roulement élimine les contraintes et prolonge la durée de vie de l'ensemble du système
- Hauteur réglable – positionnement précis du niveau du portail grâce aux vis de réglage
- Capacité de charge 750 kg – adapté aux portails industriels et de propriété lourds
- Orifices de montage oblongs – les orifices oblongs dans la platine accélèrent le montage et facilitent la correction du positionnement
- Galvanisation électrolytique – protection anticorrosion garantissant la durabilité en conditions extérieures
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Charge max. [kg] | 750 |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 5 |
| Construction du chariot | Pivotante |
| Taille du rail de guidage | 80x80x5 |
| Type de produit | Chariot individuel |
| Type de système de roulement | Système à roulettes |
