Chariot 3 galets pour portails suspendus pour profil 60x60 2 galets acier 1 en plastique
produit indisponible
ajouter à la liste de souhaits
Description

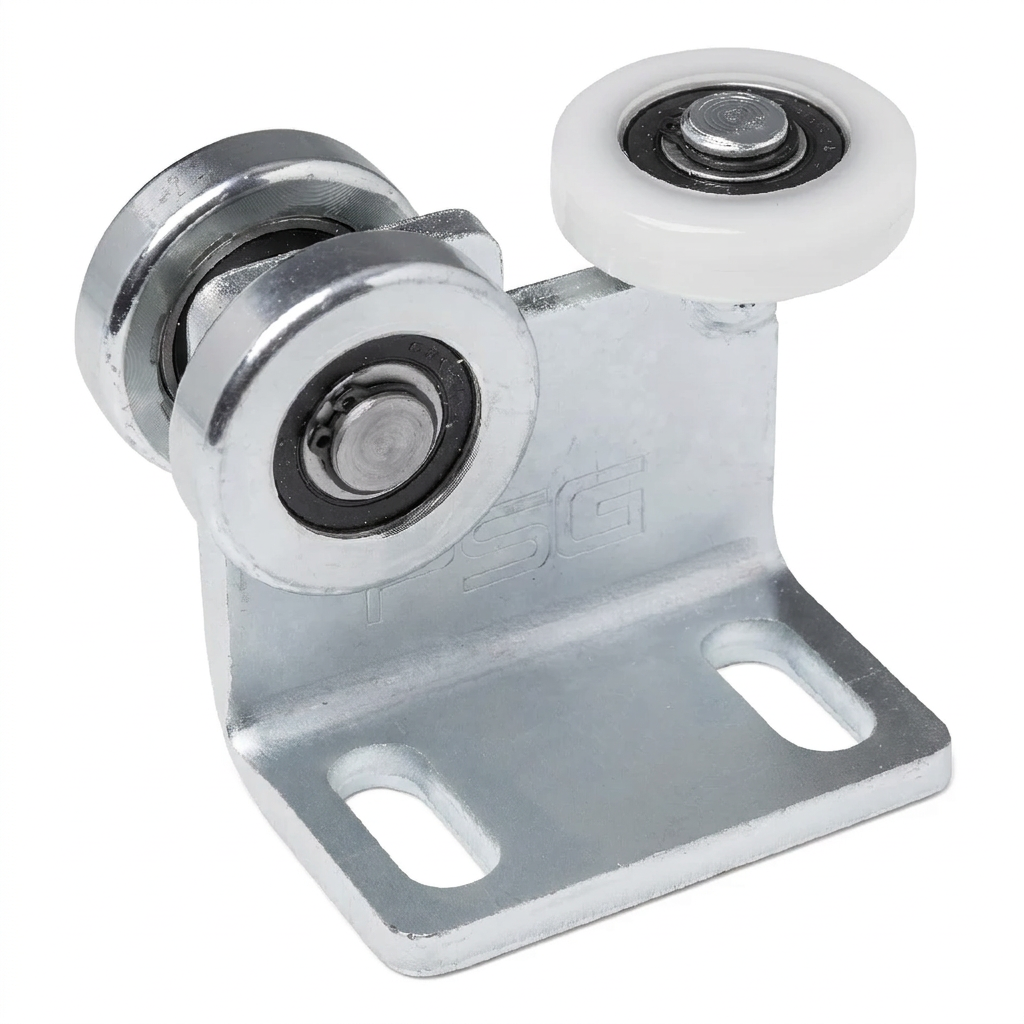

Chariot 3 galets pour portails suspendus – profil 60x60 mm, 200 kg
Le chariot 3 galets pour portails suspendus est un élément de roulement de précision conçu pour les systèmes de portails coulissants suspendus sur profil 60×60 mm. Équipé de deux galets en acier et d'un galet en matière plastique, il assure un fonctionnement fluide et silencieux du portail d'entrée pour une charge maximale de 200 kg.
La structure du chariot repose sur une cornière massive en acier galvanisé, garantissant une haute résistance à la corrosion et une longue durée de vie dans des conditions atmosphériques variables. Les galets montés sur roulements à billes minimisent la résistance au roulement, ce qui se traduit par un mouvement léger et sans défaillance du vantail du portail — même sous de lourdes charges.
Construction et principe de fonctionnement
Le chariot se compose de trois galets d'un diamètre de 51 mm — deux galets en acier verticaux guident le portail le long de la semelle inférieure du profil porteur, tandis que le troisième galet en matière plastique, positionné horizontalement, stabilise le vantail latéralement, éliminant les déviations et vibrations latérales. Cette configuration assure un guidage tripoint fiable dans le profil 60×60 mm.
La platine de montage avec trous oblongs permet de régler la position du chariot par rapport au vantail du portail, facilitant un réglage précis lors de l'installation et les corrections ultérieures en cours d'utilisation.

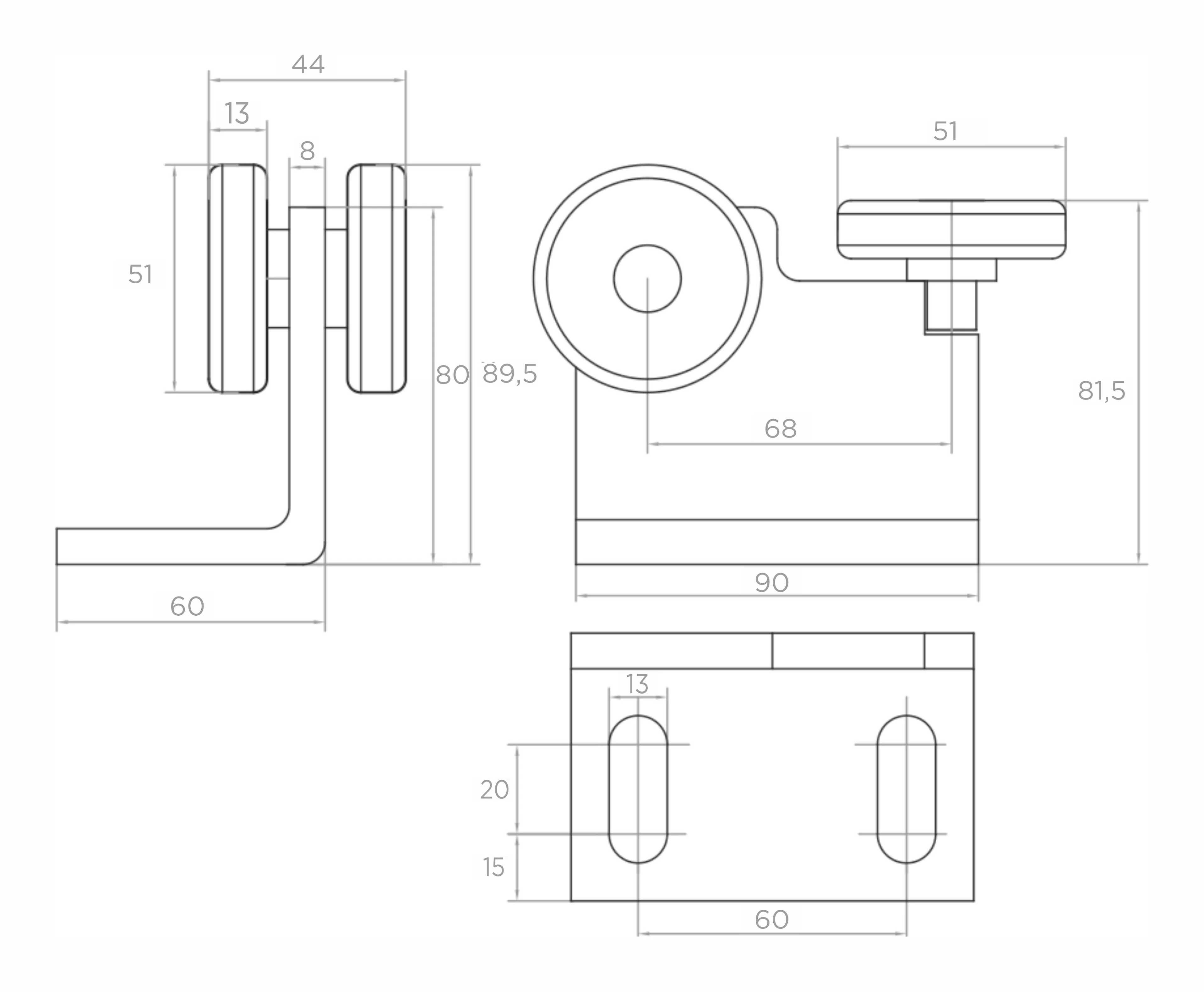

Dimensions et données de montage
- Hauteur totale du chariot : 89,5 mm
- Hauteur jusqu'à l'axe des galets verticaux : 80 mm
- Hauteur jusqu'au bord supérieur du galet horizontal : 81,5 mm
- Diamètre des galets (acier et plastique) : 51 mm
- Largeur totale des galets verticaux : 44 mm
- Largeur d'un galet : 13 mm
- Entraxe des galets (verticaux – horizontal) : 68 mm
- Épaisseur de la paroi de la cornière : 8 mm
- Dimensions de la platine de montage : 90 × 60 mm
- Trous oblongs : largeur 13 mm, longueur 20 mm
- Entraxe des trous de montage : 60 mm
- Distance de l'axe du trou au bord de la platine : 15 mm
Caractéristiques techniques
- Charge maximale : 200 kg
- Profil de guidage : 60×60 mm
- Galets : 2 en acier + 1 en matière plastique
- Matériau de la cornière : acier galvanisé
- Roulements : roulements à billes
- Poids : 1,075 kg
- Volume de l'emballage : 810 cm³
- EAN : 5903313204552
Le chariot est prêt à monter — il se fixe par vissage à travers les trous oblongs de la platine directement sur la structure du vantail du portail. La forme allongée des trous permet un réglage de position de quelques millimètres, ce qui est essentiel pour l'alignement du portail après l'installation.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Taille du rail de guidage | 60x60x4 |
| Type de produit | Chariot individuel |
| Charge max. [kg] | 200 |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 3 |
| Construction du chariot | Fixe |
| Type de système de roulement | Système suspendu |
