Cavalier trapézoïdal incliné avec joint EPDM H63 L330 – adaptateur de toiture aluminium PV
Donnez votre avis sur le produit
Cavalier trapézoïdal biais en aluminium avec joint EPDM. H63, L330 mm, largeur de base 94,4 mm, plateforme supérieure 40 mm, épaisseur de paroi 1,2 mm. Anodisé. Poids 0,350 kg. Pour le montage de structures PV sur toitures en bac acier trapézoïdal.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-776
Description

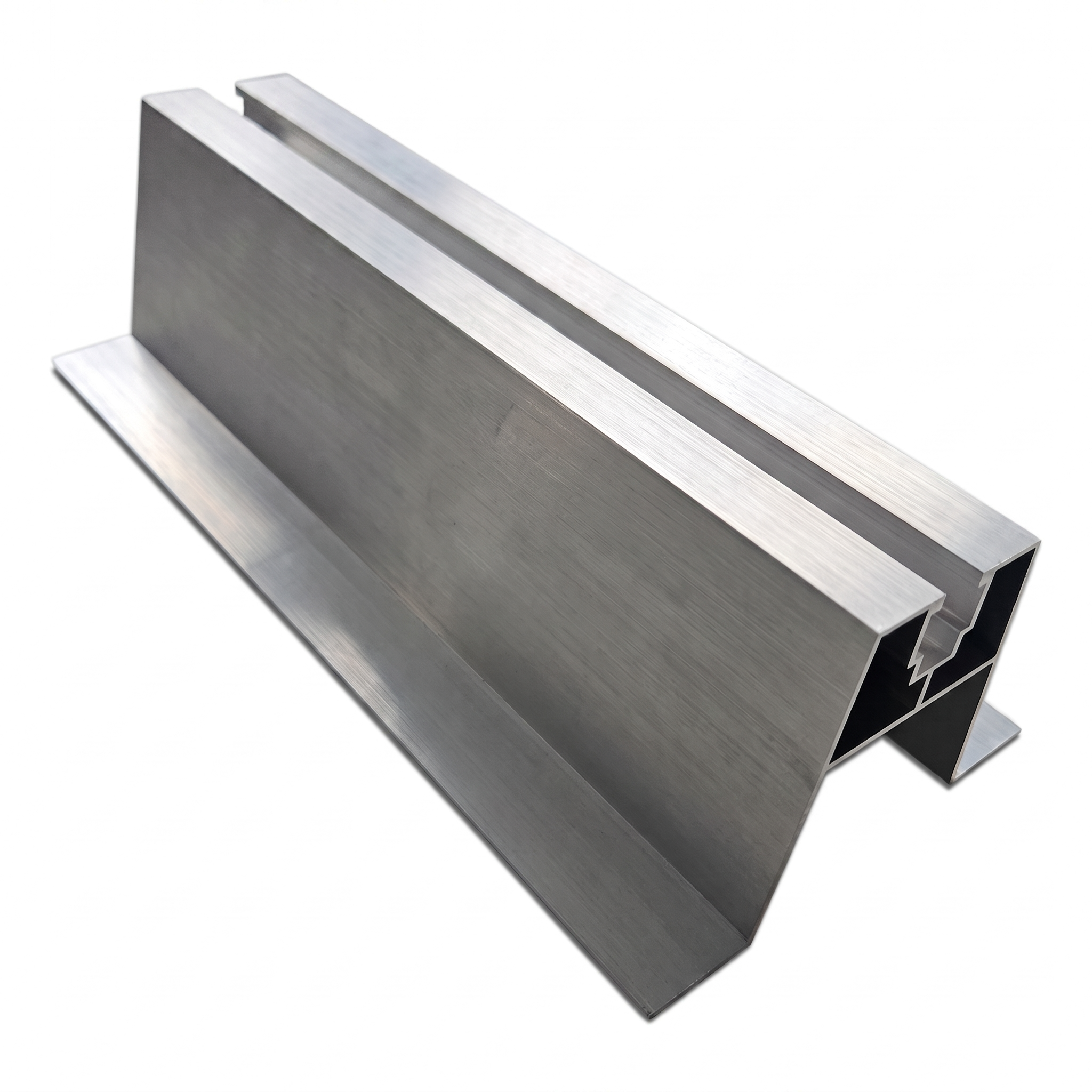

Cavalier trapézoïdal biais avec joint EPDM H63 L330 – aluminium
Cavalier trapézoïdal biais avec joint EPDM est un élément d'espacement en aluminium destiné au montage de structures photovoltaïques sur les toitures recouvertes de bac acier trapézoïdal. La forme biaisée du profil épouse parfaitement la géométrie de l'onde du bac, assurant un appui stable et étanche du rail de montage sans nécessiter de cales de nivellement supplémentaires.
Grâce au joint intégré EPDM, le cavalier protège efficacement la couverture de toiture contre les infiltrations d'eau au point de fixation. Le joint compense les irrégularités de surface du bac et amortit les microvibrations, ce qui prolonge la durée de vie de l'assemblage et minimise le risque de corrosion au point de contact.
Avantages pour l'équipe de montage
- Géométrie biaisée — profil adapté à l'inclinaison de l'onde du bac trapézoïdal, éliminant la nécessité de découper et de plier les éléments sur le chantier
- Joint EPDM inclus — élément prêt à monter, ne nécessitant pas de commande séparée ni de collage des joints
- Aluminium — matériau léger résistant à la corrosion, facilitant le transport en toiture et garantissant une durabilité de longue durée
- Poids compact de 0,350 kg — facile à manipuler et à stocker, ne charge pas la structure de toiture
Dimensions et caractéristiques techniques
- Longueur (L) : 330 mm
- Hauteur (H) : 63 mm
- Largeur totale de la base : 94,4 mm
- Largeur de la plateforme supérieure : 40 mm
- Épaisseur des parois du profil : 1,2 mm
- Épaisseur des parois du canal de fixation : 1,3 mm
- Largeur du canal supérieur (extérieure) : 16,3 mm
- Largeur du canal supérieur (intérieure) : 13,7 mm
- Poids : 0,350 kg
Matériau et finition
- Matériau du profil : aluminium
- Finition : anodisation standard
- Joint : EPDM

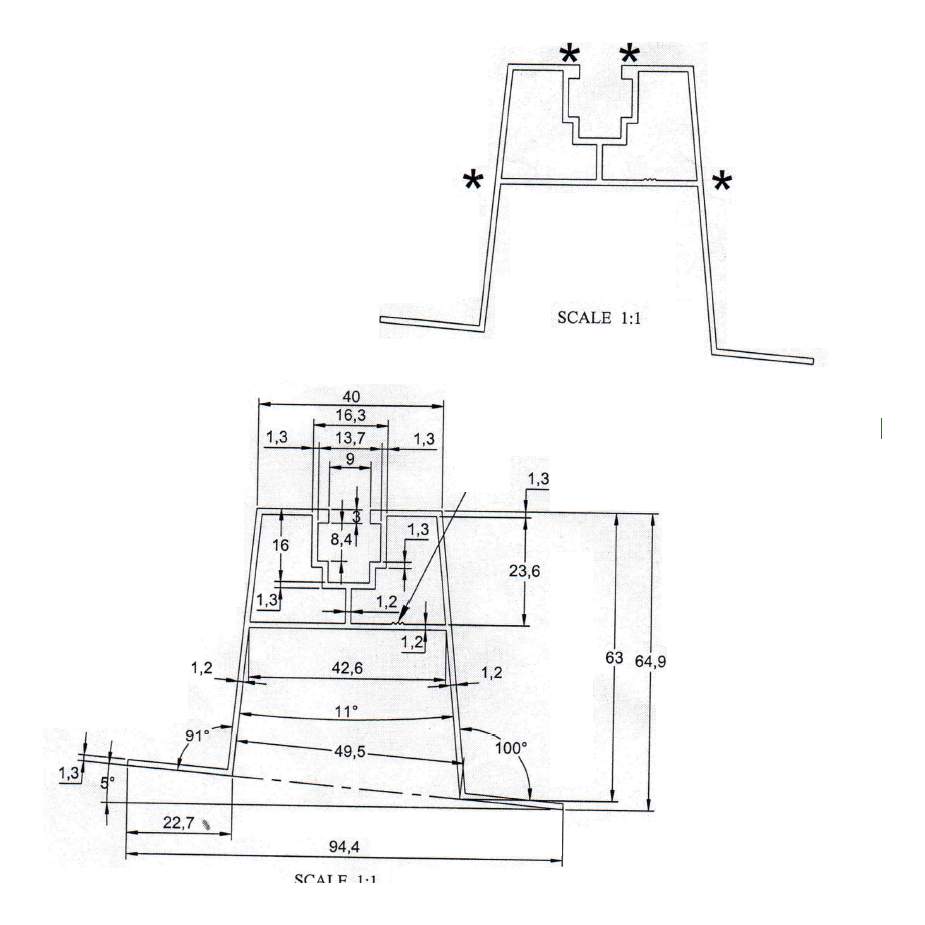

Structure du profil
La section transversale du profil en forme de trapèze présente deux semelles symétriques qui s'appuient sur la surface du bac de toiture. Les parois latérales se prolongent en une nervure intérieure de renforcement. Dans la partie supérieure du profil se trouve un canal de montage d'une largeur intérieure de 13,7 mm avec un orifice de 8,4 mm, permettant la fixation de boulons et de pinces sur les rails porteurs. Les zones marquées d'un astérisque peuvent présenter des traces thermiques (heat lines) résultant du processus d'extrusion de l'aluminium — cela ne constitue pas un défaut de qualité.
Le cavalier trapézoïdal biais H63 L330 est un élément intermédiaire fiable entre le bac acier trapézoïdal et la structure photovoltaïque, qui réduit le temps de montage et améliore la qualité de chaque installation en toiture.
