Cavalier trapézoïdal aluminium H100 L330 avec joint EPDM 2 mm pour montage PV
Donnez votre avis sur le produit
Cavalier trapézoïdal aluminium H100 L330 pour montage PV. Aluminium avec anodisation standard, joint EPDM 2 mm. Longueur 330 mm, hauteur 100 mm, largeur de base 116 mm. Canal de montage 9×16 mm. Poids 0,3 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-778
Description
Pont trapézoïdal aluminium H100 L330 avec joint EPDM 2 mm pour montage PV

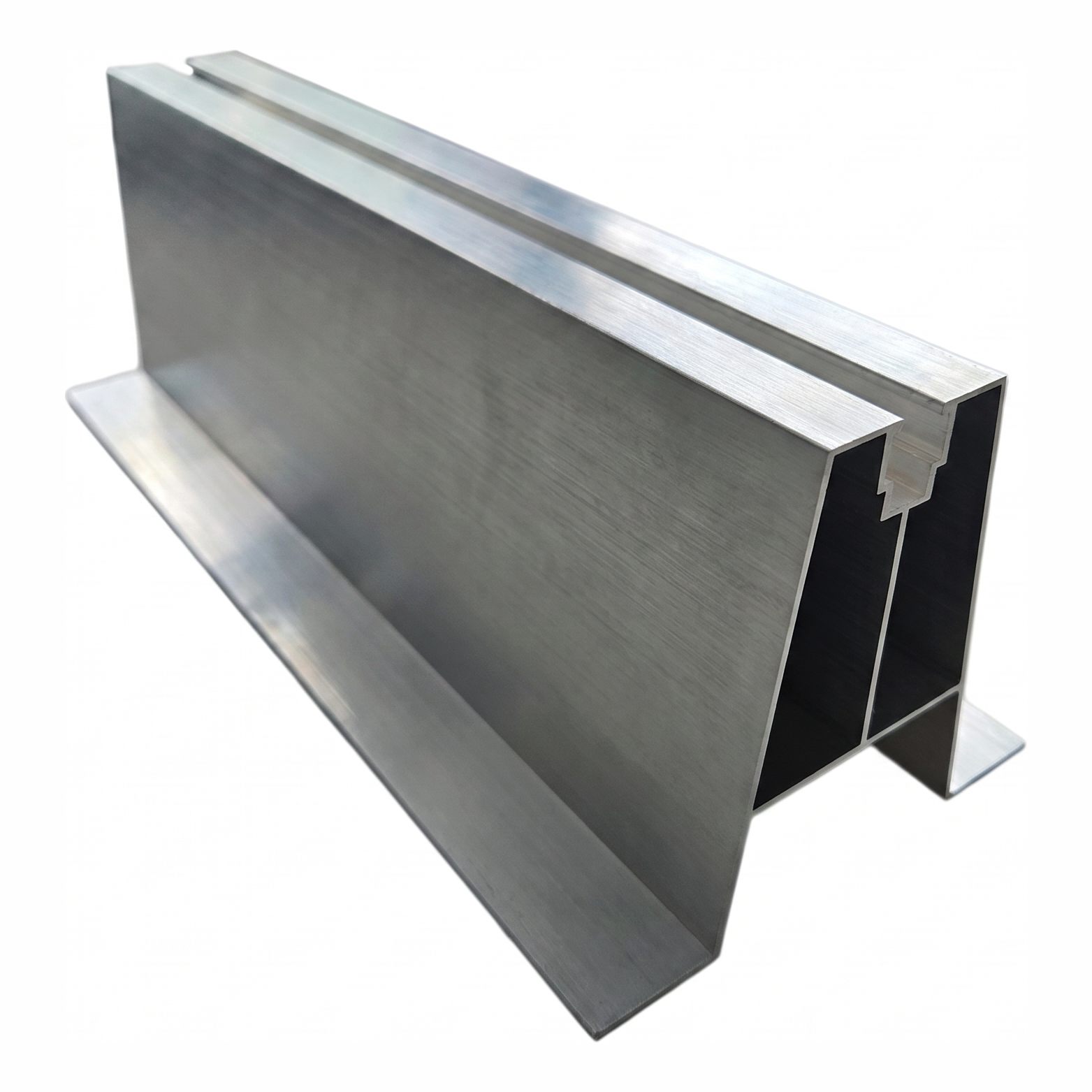

Le pont trapézoïdal aluminium H100 L330 est un adaptateur de toiture prêt à l'emploi destiné à la fixation de structures photovoltaïques sur des toits recouverts de bacs acier trapézoïdaux. Grâce au joint EPDM de 2 mm d'épaisseur intégré en usine, le pont assure un contact étanche avec l'onde de la tôle, éliminant la nécessité d'un étanchéage supplémentaire et accélérant considérablement la pose.
Le profil est fabriqué en aluminium avec une finition anodisée standard, ce qui garantit une haute résistance à la corrosion et une durabilité à long terme en conditions extérieures. La forme trapézoïdale de la section reproduit parfaitement la géométrie des bacs de toiture courants — le pont repose de manière stable sur les crêtes de l'onde, transmettant les charges uniformément à la sous-structure du toit.
La partie supérieure du profil est équipée d'un canal de montage d'une largeur d'ouverture de 9 mm et d'une profondeur de 16 mm, permettant la fixation rapide de rails de montage ou de pinces à l'aide de boulons à crochet ou d'écrous en T. Cette solution permet un positionnement flexible des éléments de la structure PV sans nécessité de perçage de trous supplémentaires.

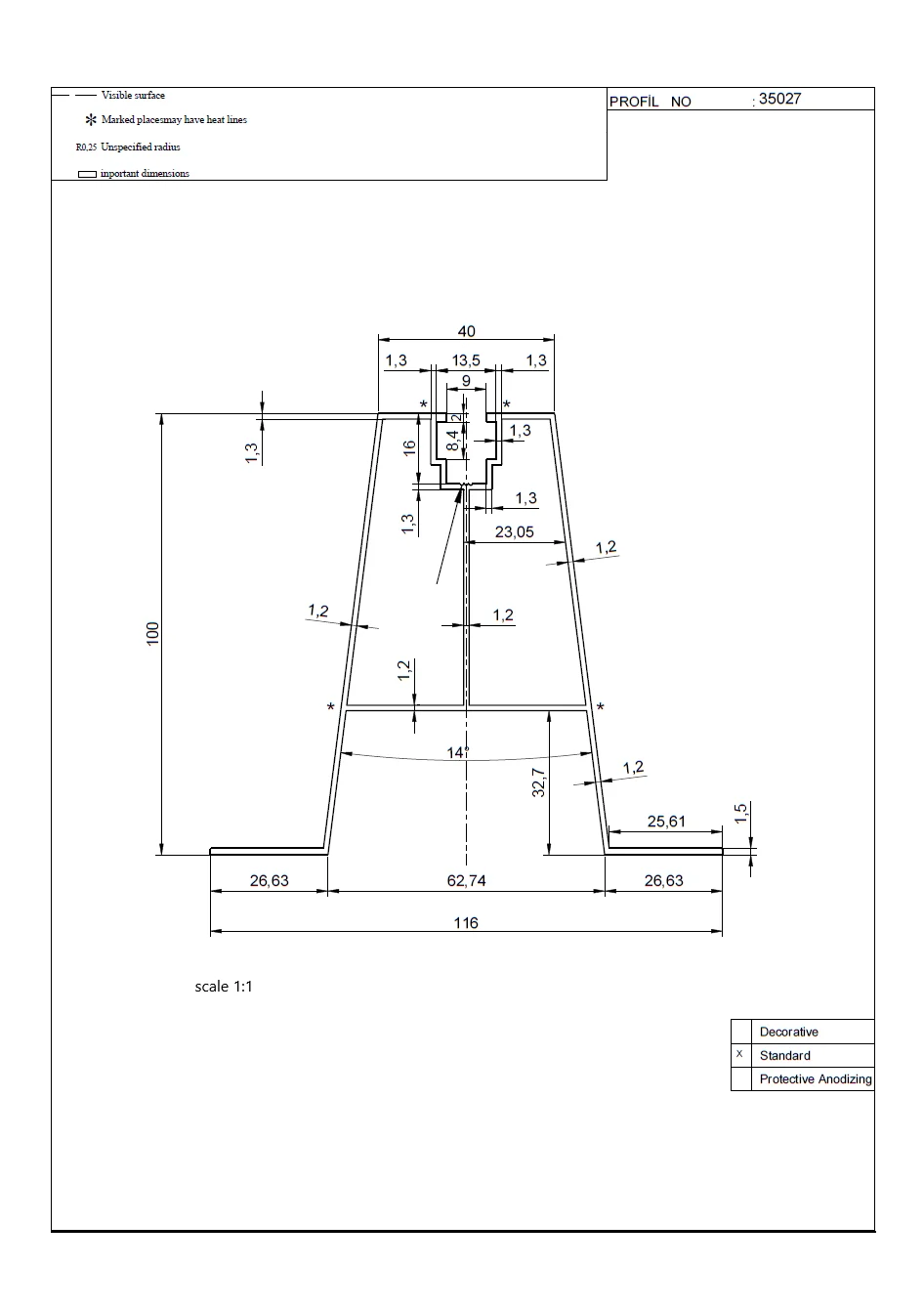

Dimensions et géométrie du profil
- Longueur du pont : 330 mm
- Hauteur totale : 100 mm
- Largeur totale de la base : 116 mm
- Largeur de la plateforme supérieure : 40 mm
- Largeur intérieure de la base : 62,74 mm
- Largeur des ailes latérales : 26,63 mm (chacune)
- Angle d'inclinaison des parois latérales : 14°
Canal de montage (partie supérieure du profil)
- Largeur de l'ouverture d'entrée : 9 mm
- Largeur intérieure du canal : 13,5 mm
- Profondeur du canal : 16 mm
- Profondeur de la chambre inférieure du canal : 8,4 mm
- Épaisseur de la lèvre du canal : 2 mm
Épaisseurs des parois et construction
- Épaisseur des parois latérales : 1,2 mm
- Épaisseur de la traverse intérieure : 1,2 mm
- Épaisseur des parois de la plateforme supérieure : 1,3 mm
- Épaisseur du pied de la base : 1,5 mm
- Rayon non défini : R0,25 mm
- Hauteur jusqu'à la traverse intérieure : 32,7 mm
Paramètres du produit
- Matériau du profil : aluminium (anodisation standard)
- Joint : EPDM 2 mm
- Poids : 0,438 kg
- Dimensions hors tout : L 330 × H 100 mm
Le pont trapézoïdal est un élément indispensable reliant le bac de toiture à la structure porteuse des panneaux PV. Grâce au joint EPDM, il protège la couverture de toiture contre les infiltrations d'eau aux points de fixation, tandis que la construction en aluminium ne surcharge pas significativement le toit. La géométrie universelle du profil le rend compatible avec les bacs trapézoïdaux les plus répandus utilisés dans la construction industrielle et logistique.
