Butoir pour portail battant galvanisé 67 mm avec trous pour verrou

Aller aux commentaires sur les produits

Butoir pour portail battant en acier galvanisé. Dimensions : 150x100x40 mm, épaisseur du matériau 4-5 mm. Trous de montage Ø 8,5 mm pour vis à tête conique. Trous oblongs pour verrou, entraxe 38 mm. Angle de pliage 3°. Poids 0,78 kg.

Voir la description complète
avec TVA sans TVA
Prix 6,38 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Caractéristiques du produit

[PIM] stopery-blokady-odbojniki #116

  • Matériau Acier

Description

Butoir pour portail battant galvanisé 67 mm avec trous pour verrou

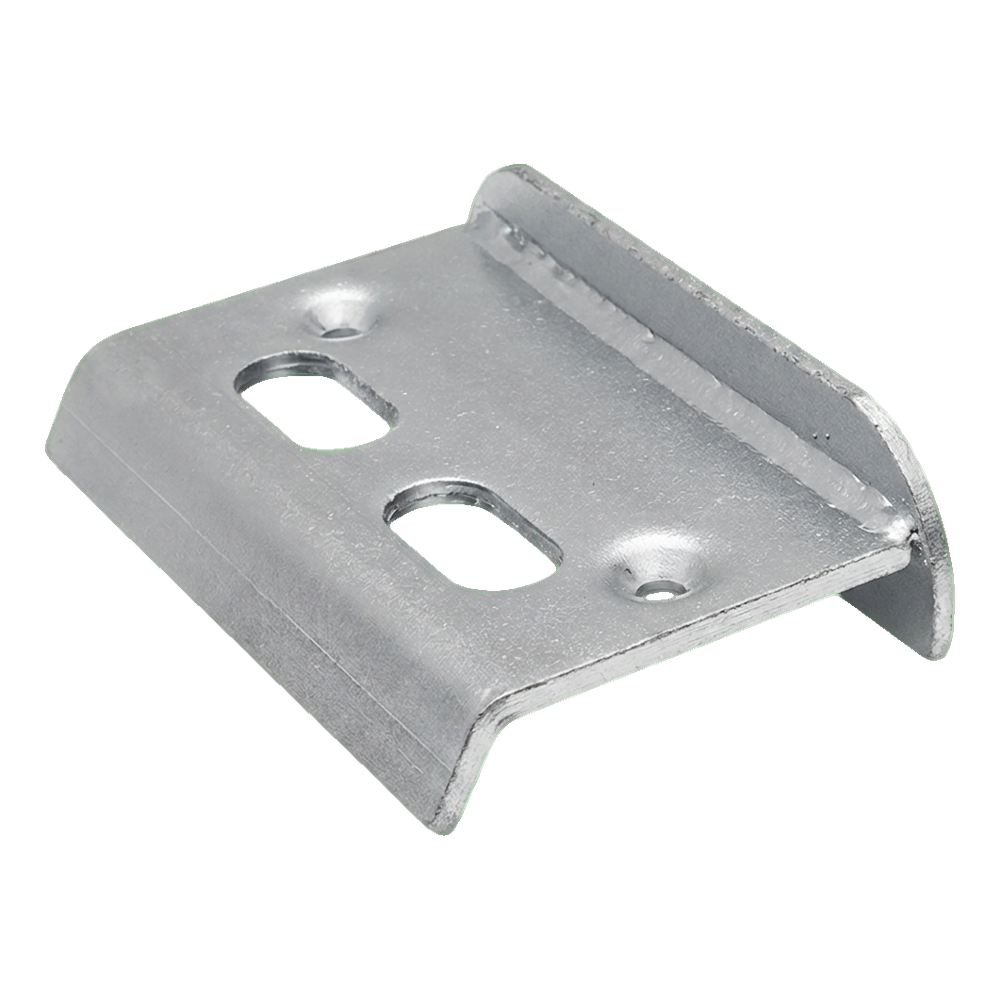

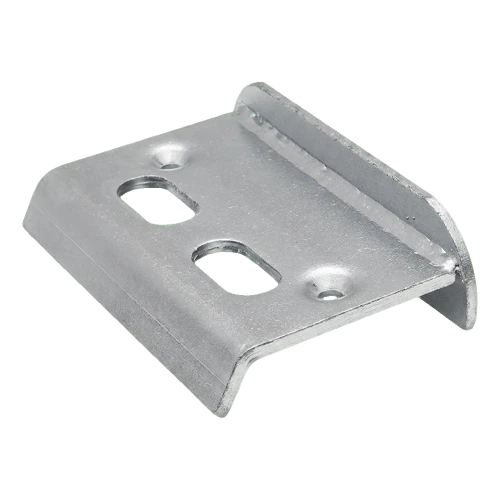

Butoir pour portail battant galvanisé avec trous de montage et fentes pour verrou
Butoir pour portail battant galvanisé avec trous de montage et fentes pour verrou

Butoir pour portail battant (limiteur, amortisseur) destiné au montage à la jonction des vantaux du portail. Construction solide en acier galvanisé qui assure une limitation efficace du mouvement du vantail ainsi qu'une protection anticorrosion durable, ce qui permet à cet élément de fonctionner dans des conditions extérieures pendant de nombreuses saisons sans nécessité de maintenance.

Le butoir est équipé de trous pour verrou (fentes oblongues) ainsi que de trous de montage pour vis à tête conique, ce qui permet une fixation sûre et une collaboration avec le verrou de blocage du portail. Le pliage profilé avec un angle de 3° dans la partie inférieure assure un contact stable avec le sol et un aspect esthétique du montage.

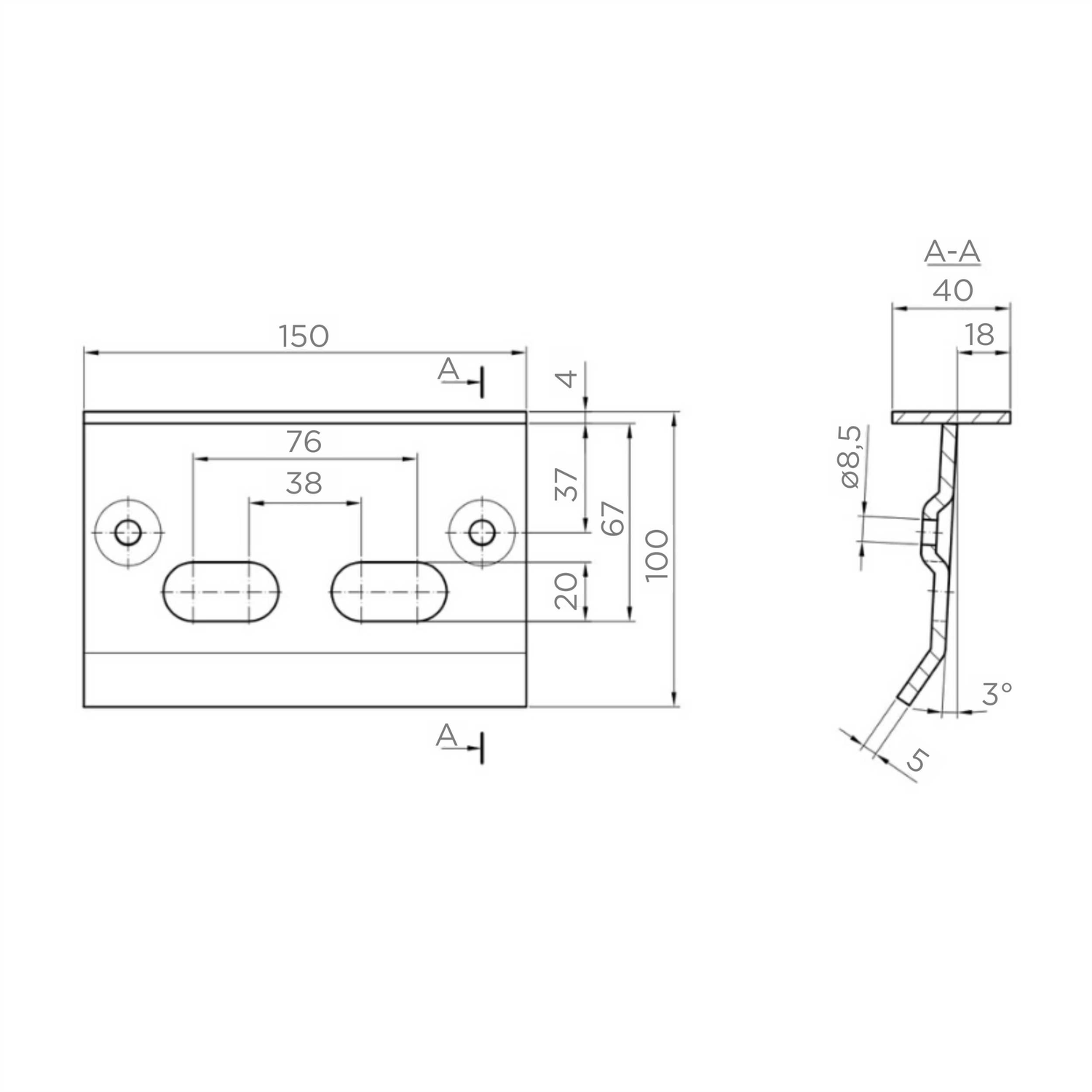

Plan coté du butoir de portail – vue de dessus et coupe A-A avec dimensions en mm
Plan coté du butoir de portail – vue de dessus et coupe A-A avec dimensions en mm

Dimensions et paramètres techniques

  • Largeur totale : 150 mm
  • Hauteur de la plaque : 100 mm
  • Profondeur de la plaque supérieure : 40 mm
  • Épaisseur du matériau (plaque supérieure) : 4 mm
  • Épaisseur du matériau (partie inférieure) : 5 mm
  • Distance du bord arrière à la face de la plaque : 18 mm
  • Angle de pliage de la partie inférieure : 3°
  • Diamètre des trous de montage : Ø 8,5 mm (pour vis à tête conique)
  • Entraxe des trous ronds (entre axes) : 76 mm
  • Entraxe des trous oblongs (entre axes) : 38 mm
  • Distance de l'axe des trous ronds du bord supérieur : 37 mm
  • Distance de l'axe des trous oblongs du bord supérieur : 67 mm
  • Matériau : acier galvanisé
  • Poids : 0,78 kg
  • EAN : 5901431940604

Application

Le butoir est dédié aux portails battants — monté à la jonction des vantaux, il remplit la fonction de limiteur de mouvement et de point de verrouillage. Les trous oblongs permettent de régler la position du verrou, ce qui facilite l'ajustement précis à différents types de portails. La surface galvanisée garantit une résistance à la corrosion, grâce à quoi l'élément convient parfaitement au montage extérieur — dans les clôtures résidentielles, industrielles et les bâtiments d'utilité publique.
