Anneau de levage mâle galvanisé M20 DIN 580 – acier C15

Anneau de levage mâle pour créer un point d’attache dans un trou taraudé ; œil avec embase, acier C15 zingué

Ouvrir le dessin coté en taille réelle

À propos du produit

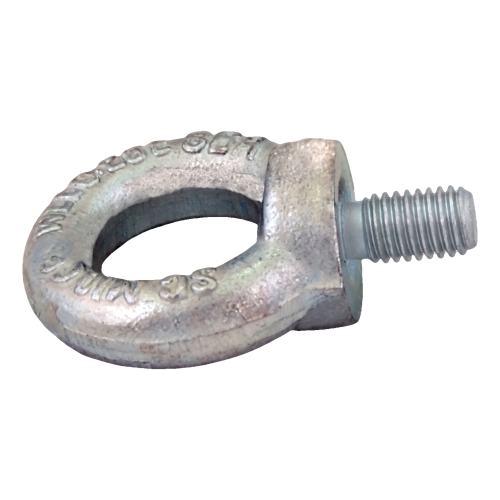

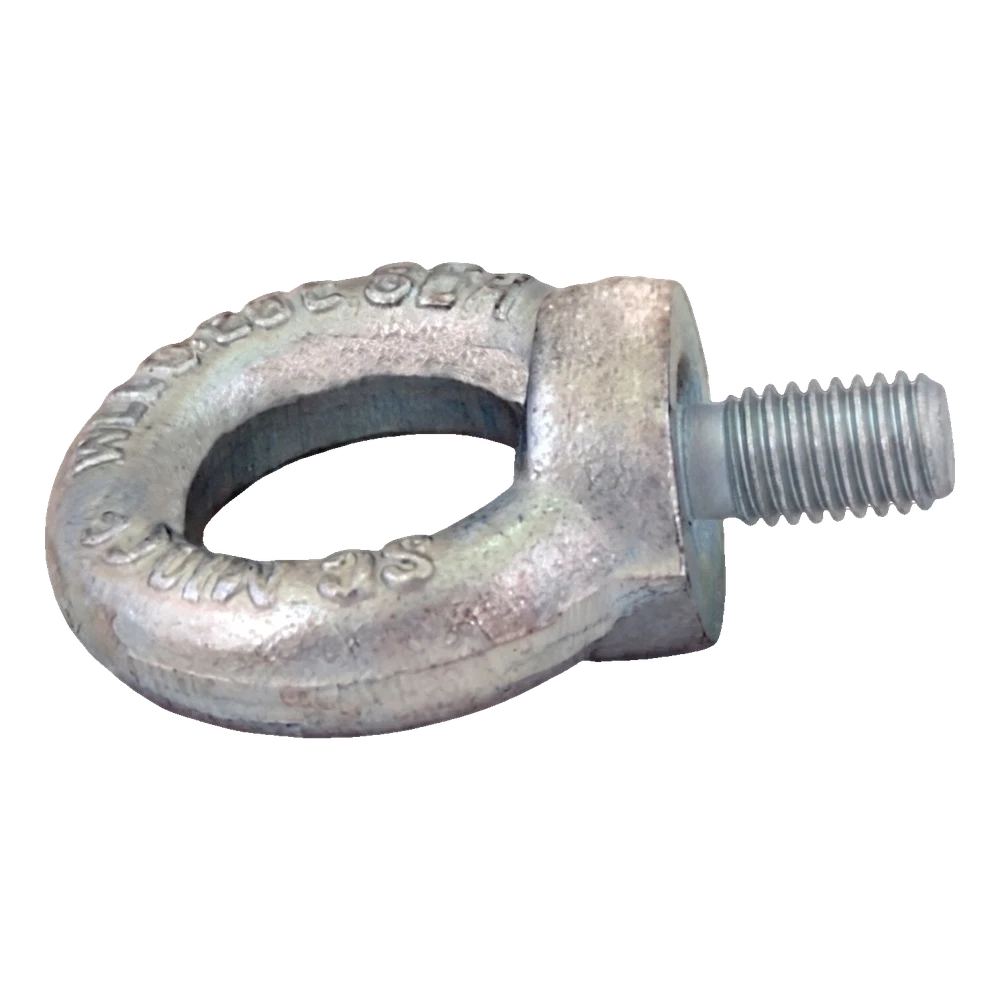

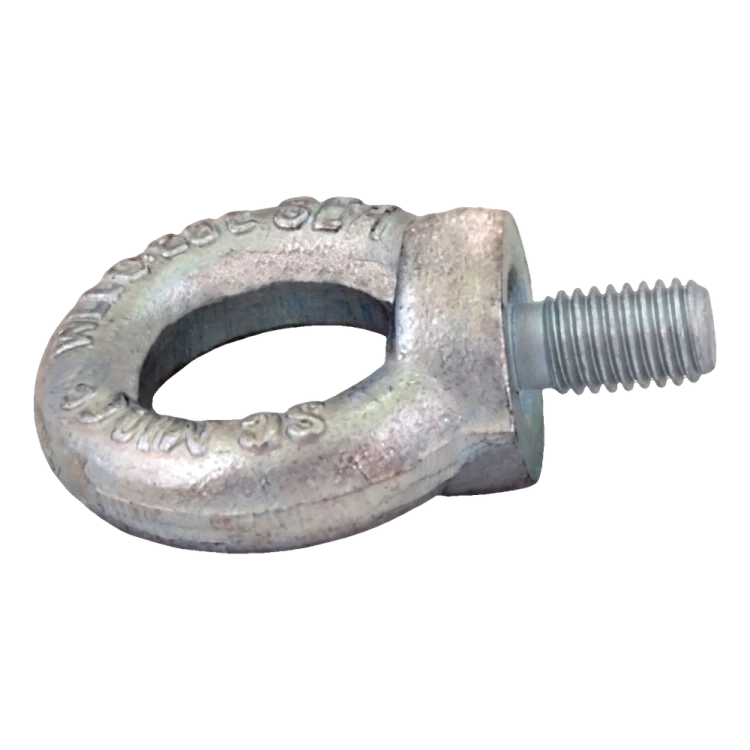

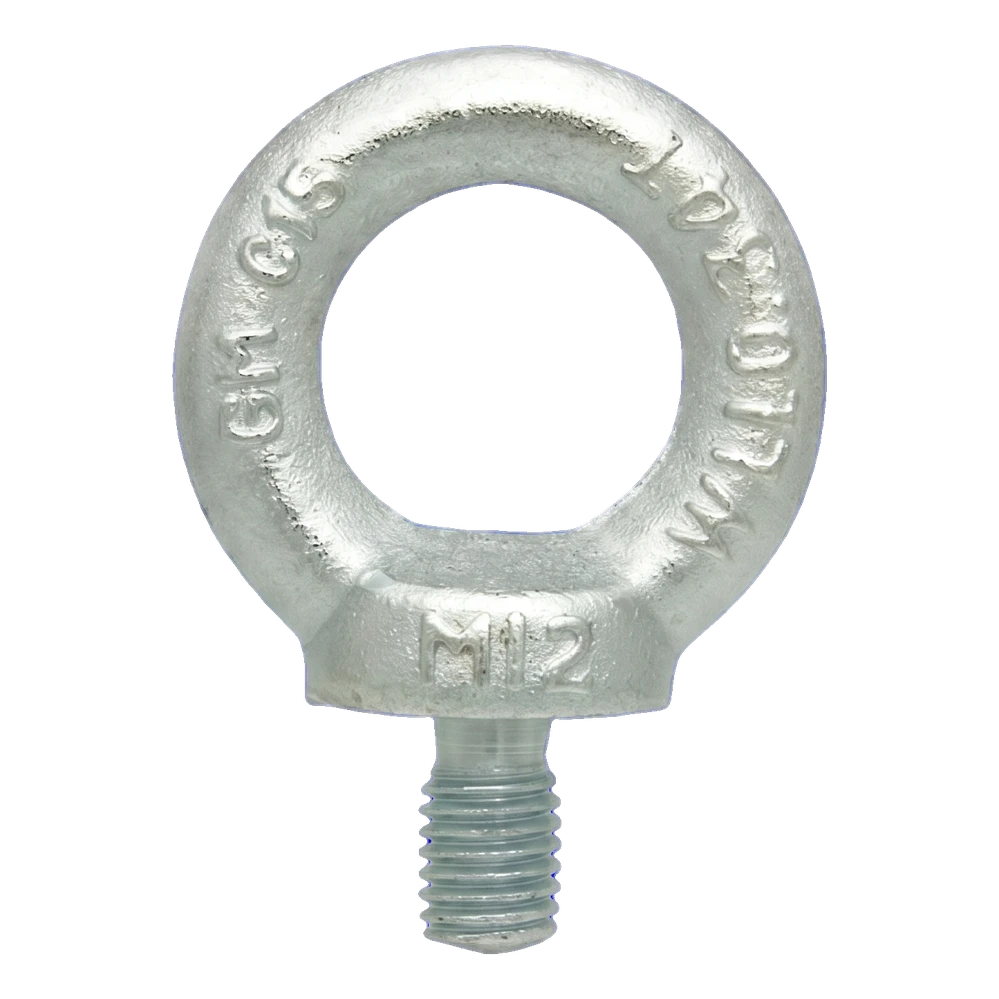

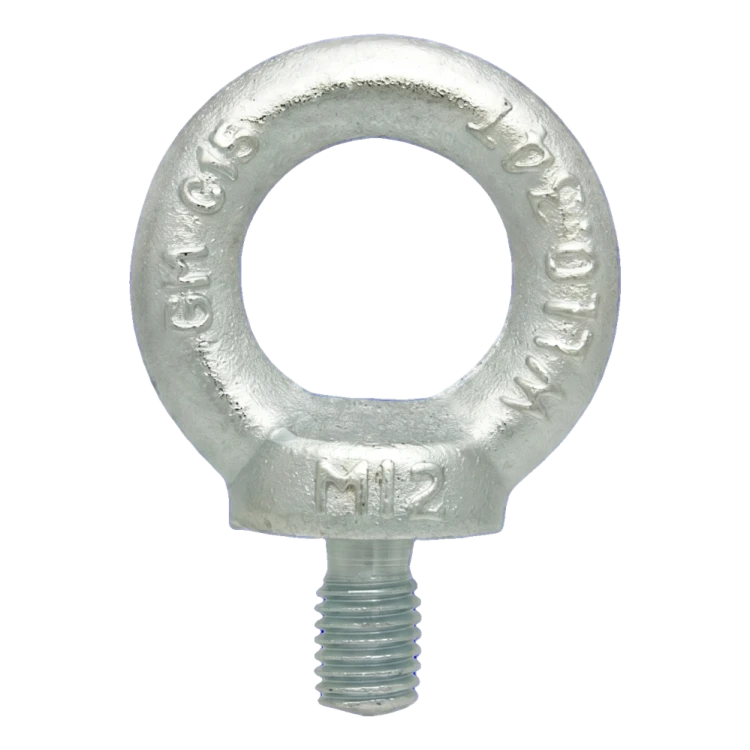

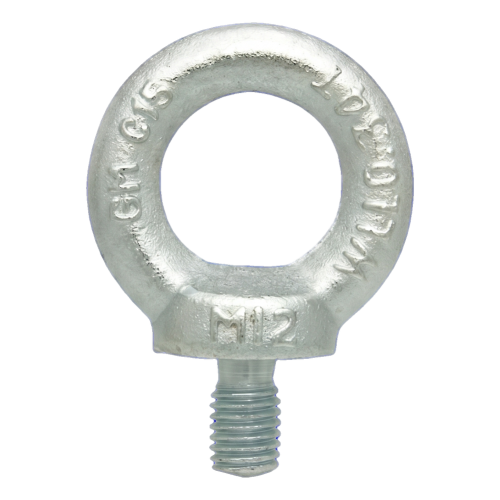

L’anneau de levage mâle permet de créer un point d’attache pour câbles, chaînes et accessoires dans un trou taraudé. Il comporte un œil avec embase et une tige filetée qui se visse dans le trou. Le produit est conforme à la norme DIN 580.

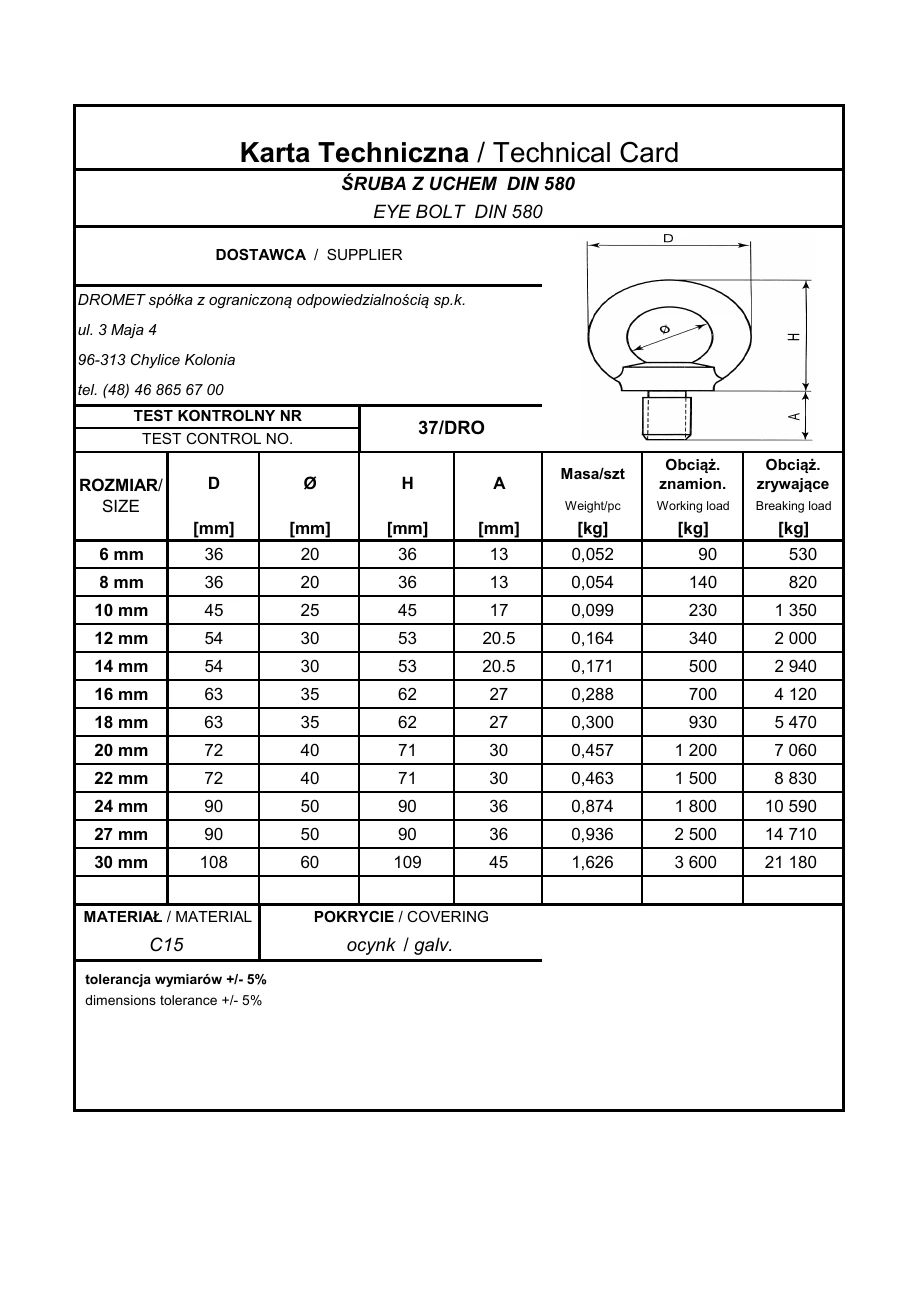

Le filetage de la vis est M20 : le taraudage du trou doit être identique. La longueur filetée A de la vis est de 30 mm ; le taraudage du trou doit avoir au moins cette longueur. Le diamètre extérieur D de l’œil est de 72 mm et son diamètre intérieur Ø de 40 mm. La hauteur H est de 71 mm. Il s’agit de valeurs nominales selon la fiche technique du fabricant (tolérance dimensionnelle de ±5 % selon cette fiche). Vissez l’anneau jusqu’à ce que l’embase repose entièrement sur la surface : elle doit être en appui sur toute sa surface. Avant d’accrocher le câble ou la chaîne, orientez l’œil dans le plan de la direction de la charge.

Matériau : acier C15. Revêtement : zingage. Le revêtement de zinc protège l’acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d’exposition. La charge nominale de 1200 kg indiquée dans la fiche technique du fabricant s’applique à un élément correctement vissé. En cas de traction oblique par rapport à l’axe, la charge admissible est réduite, et la charge d’utilisation pour une application donnée est définie par l’étude. La charge de rupture est de 7060 kg et n’est pas une charge d’utilisation. N’utilisez pas cet élément pour soulever des personnes.

Dimensions selon la fiche

Matériau et résistance

Unité de vente

Choix et montage

• ✓Vérifiez le taraudage du trou : il doit correspondre au filetage de la vis M20 et avoir une longueur d’au moins 30 mm.
• ✓Vissez l’anneau jusqu’à ce que l’embase repose entièrement sur la surface – elle doit être en appui sur toute sa surface.
• ✓Avant d’accrocher le câble ou la chaîne, orientez l’œil dans le plan de la direction de la charge.
