Ancrage en acier PSG M20 ø 27 L-160 avec charnière réglable et rosace
produit indisponible
ajouter à la liste de souhaits
Description

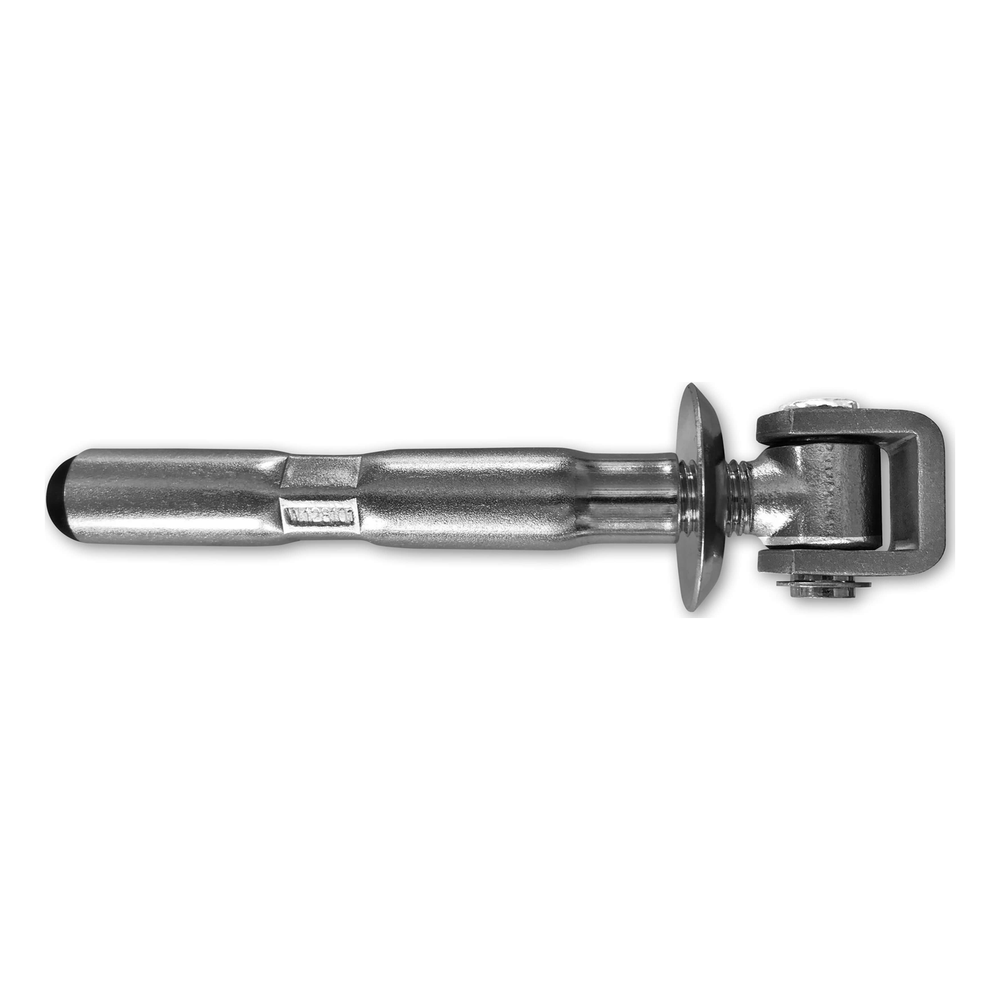

Ancrage en acier PSG M20 ø 27 L-160 avec charnière réglable et rosace
L'ancrage en acier M20 avec charnière réglable et rosace est un ensemble de montage complet destiné à la pose de charnières de portails et portillons dans des poteaux en béton, pierre ou clinker. Grâce au rétrécissement spécialement profilé pour l'application d'ancrage chimique, le montage est rapide, sûr et durable — sans nécessité de sceller l'ancrage à l'humide.
L'ensemble comprend un ancrage d'une longueur de 160 mm et d'un diamètre de ø 27 mm avec filetage intérieur M20 ainsi qu'une charnière réglable M20 complète avec rosace. La plage de réglage de la charnière est de 40–65 mm, ce qui permet de régler précisément la position du vantail du portail ou portillon après le montage de l'ancrage. La rosace d'un diamètre de 58 mm masque le point de fixation et donne à l'installation un aspect esthétique et fini.

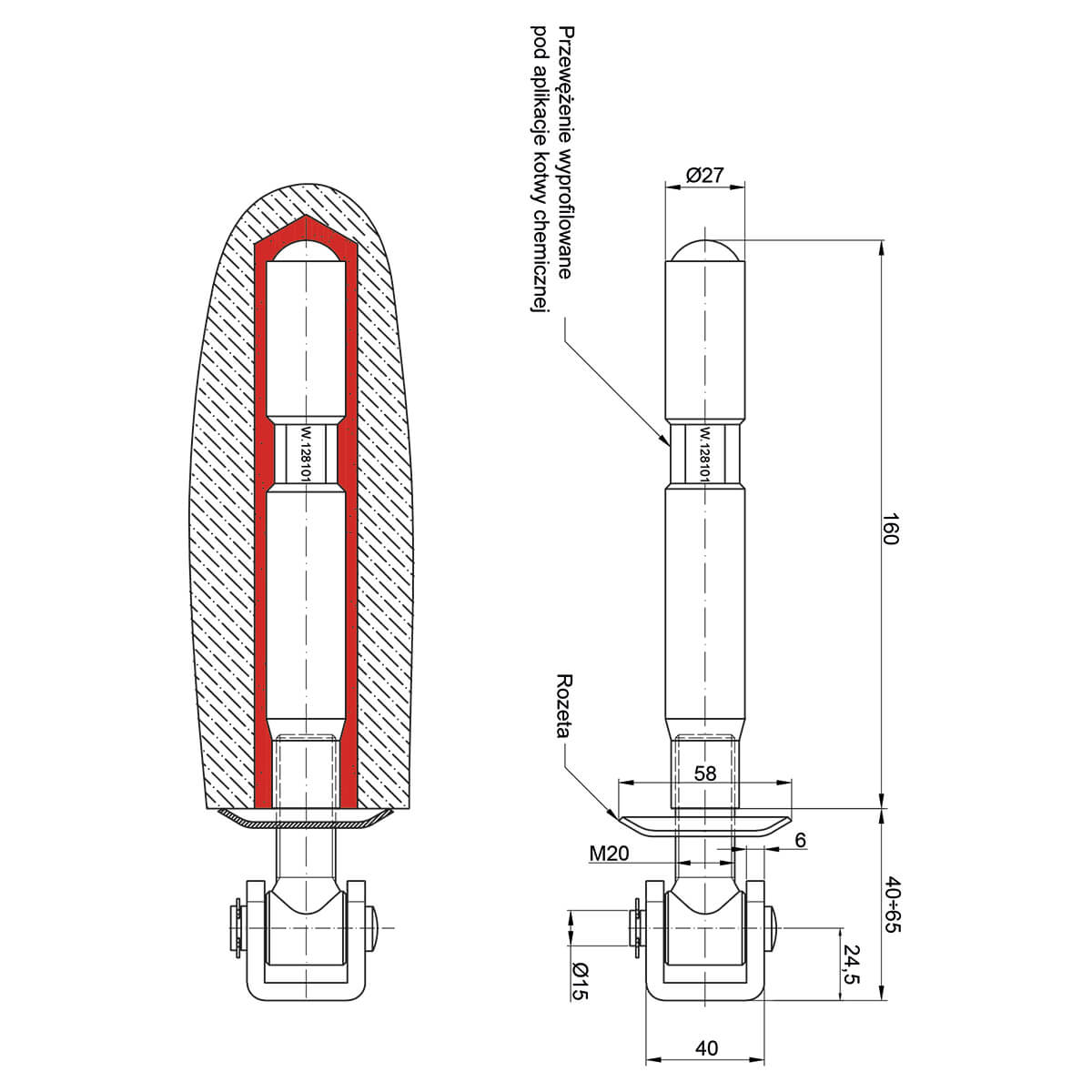

Dimensions et paramètres techniques
- Fabricant : PSG
- Filetage intérieur : M20
- Diamètre du corps d'ancrage : ø 27 mm
- Longueur du corps d'ancrage : 160 mm
- Longueur totale de l'ensemble : 225 mm
- Diamètre de la rosace : 58 mm
- Épaisseur de la rosace : 6 mm
- Plage de réglage de la charnière : 40–65 mm
- Diamètre de l'axe de charnière : ø 15 mm
- Largeur de l'œil de charnière : 40 mm
- Hauteur de l'œil de charnière : 24,5 mm
- Matériau : acier
- Poids : 0,62 kg
- EAN : 5901431941274
Application et montage
L'ancrage est destiné à être scellé ou collé dans les poteaux de clôture — en béton, pierre ou clinker. Le rétrécissement sur le corps de l'ancrage est profilé de manière à assurer une connexion optimale avec l'ancrage chimique, ce qui garantit une haute capacité portante et une résistance aux charges dynamiques typiques des vantaux de portails et portillons. La rosace couvrant le lieu de montage assure un effet visuel propre et professionnel.
Le réglage de la charnière dans la plage 40–65 mm permet de corriger la position du vantail sans nécessité de démonter l'ancrage, ce qui accélère considérablement les travaux de finition sur le chantier et élimine le besoin de resceller l'élément lors de légères déviations dimensionnelles du poteau.
Données techniques
| Type de filetage | M20 |
| Matériau | Acier |
