Crochet de toit Vario Classe 5-5-5 - 3x réglable Acier inoxydable 1.4016 - 120 mm
produit indisponible
ajouter à la liste de souhaits
Description

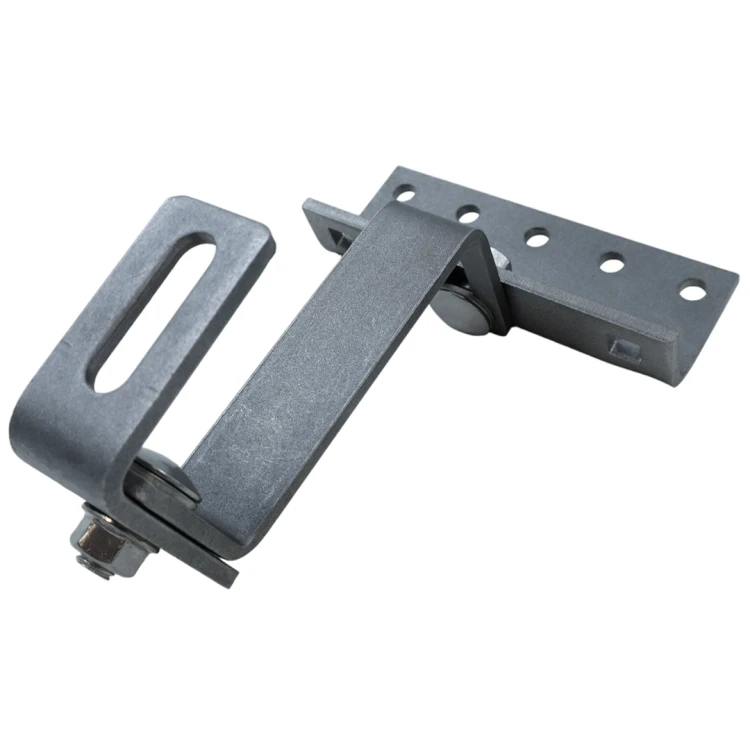

Crochet de toit Vario Classe 5-5-5 - 3x réglable Acier inoxydable 1.4016 - 120 mm
Crochet de toit Vario Type 5-5-5 3 x Réglable, acier inoxydable H17/1.4016, dimensions 120x30x5/5mm avec trou M10 pour profilé pour systèmes photovoltaïques.
Support de toiture pour le montage de rails de panneaux photovoltaïques sur les toits recouverts de tuiles en céramique et en béton. Assure une bonne stabilité de l'ensemble de la structure.
Permet de raccorder les profilés à la couverture du toit. Le support vario est fixé au canal inférieur du rail à l'aide d'une vis. Utilisé lorsque les supports de toit standard (sans réglage) sont trop courts.
L'acier inoxydable dans lequel le produit est fabriqué est résistant aux intempéries et ne perdra donc pas ses propriétés pendant de nombreuses années.
- L'étrier large et réglable est fabriqué en tôle de 5 mm d'épaisseur et le zêta est fabriqué à partir d'une barre plate de 30x5 mm.

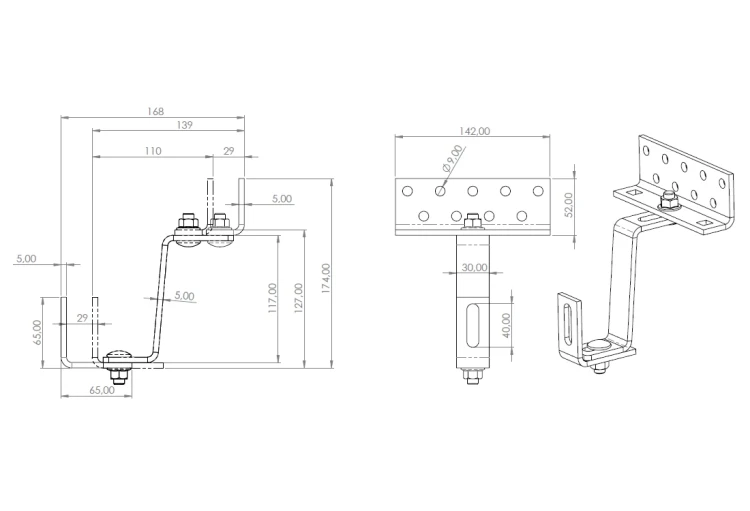

- La méthode d'installation et les dimensions exactes du crochet sont indiquées dans les graphiques ci-dessus.
- L'acier H17 à partir duquel les crochets sont fabriqués se caractérise par une grande résistance aux conditions environnementales défavorables (acier inoxydable).
Propriétés de l'acier H17 - 1.4016 Grade 430
- Acier inoxydable ferritique (magnétique), flexible et résistant aux contraintes.
- Résistant à la corrosion car il contient du chrome comme tous les autres aciers inoxydables.
- Non recommandé pour les environnements salins ou acides.
Dimensions disponibles
| Nos modèles | 120mm | 120mm 5-5-5 | 120mm 5-6-5 | 120mm 4-4-4 | 145mm | 145mm 4-5-5-5 | 145mm 4-5-5 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Spécifications | ||||||||||
| Matériau | Acier inoxydable 1.4016 (H17) Grade 430 | |||||||||
| Longueur de la bride [mm] | 120 | 120 | 120 | 120 | 145 | 145 | 145 | |||
| Largeur de l'insert [mm] | 30 | 30 | 30 | 50 | 30 | 30 | 30 | |||
| Épaisseur de l'articulation [mm] | 5 | 5 | 6 | 4 | 5 | 5 | 5 | |||
| Largeur de la cornière réglable [mm] | 30 | |||||||||
| Épaisseur de la barre d'angle réglable [mm] | 4 | 5 | 5 | 4 | 4 | 5 | 5 | |||
| Largeur de la barre d'angle large [mm] | 142 | |||||||||
| Épaisseur de la barre d'angle large [mm] | 4 | 5 | 5 | 4 | 4 | 4 | 4 | |||
| Largeur de la barre de support supplémentaire [mm] | - | - | - | - | - | 30 | - | |||
| Épaisseur de la barre d'angle supplémentaire [mm] | - | - | - | - | - | 5 | - | |||
| Fixation du profilé [mm] | à partir de ci-dessus | par le haut | par le haut | par le haut | par le haut | sur le côté | par le haut | |||
| Renforcement supplémentaire | Non | Non | Oui | Non | Non | Non | Non | |||
| Version acier A2 | Oui | Non | Non | Non | Oui | Non | Non | |||
